die Klemmen entlang der unteren Seite der
Abdeckung einrasten.
2. Stellen Sie sicher, dass der Rahmen korrekt mit
dem Gerät ausgerichtet ist (siehe Abbildung).
3. Wenden Sie festen, aber gleichmäßigen Druck
an auf:
i. Die äußeren Ränder - beginnen Sie an den
Seiten und arbeiten Sie sich nach oben vor,
um sicherzustellen, dass die Abdeckung
richtig eingerastet ist.
ii. Die inneren Ränder - stellen Sie sicher, dass
der Rahmen eben auf dem Gerät sitzt.
4. Prüfen Sie, ob alle Tasten korrekt bedient werden
können.
Montageort und Montage

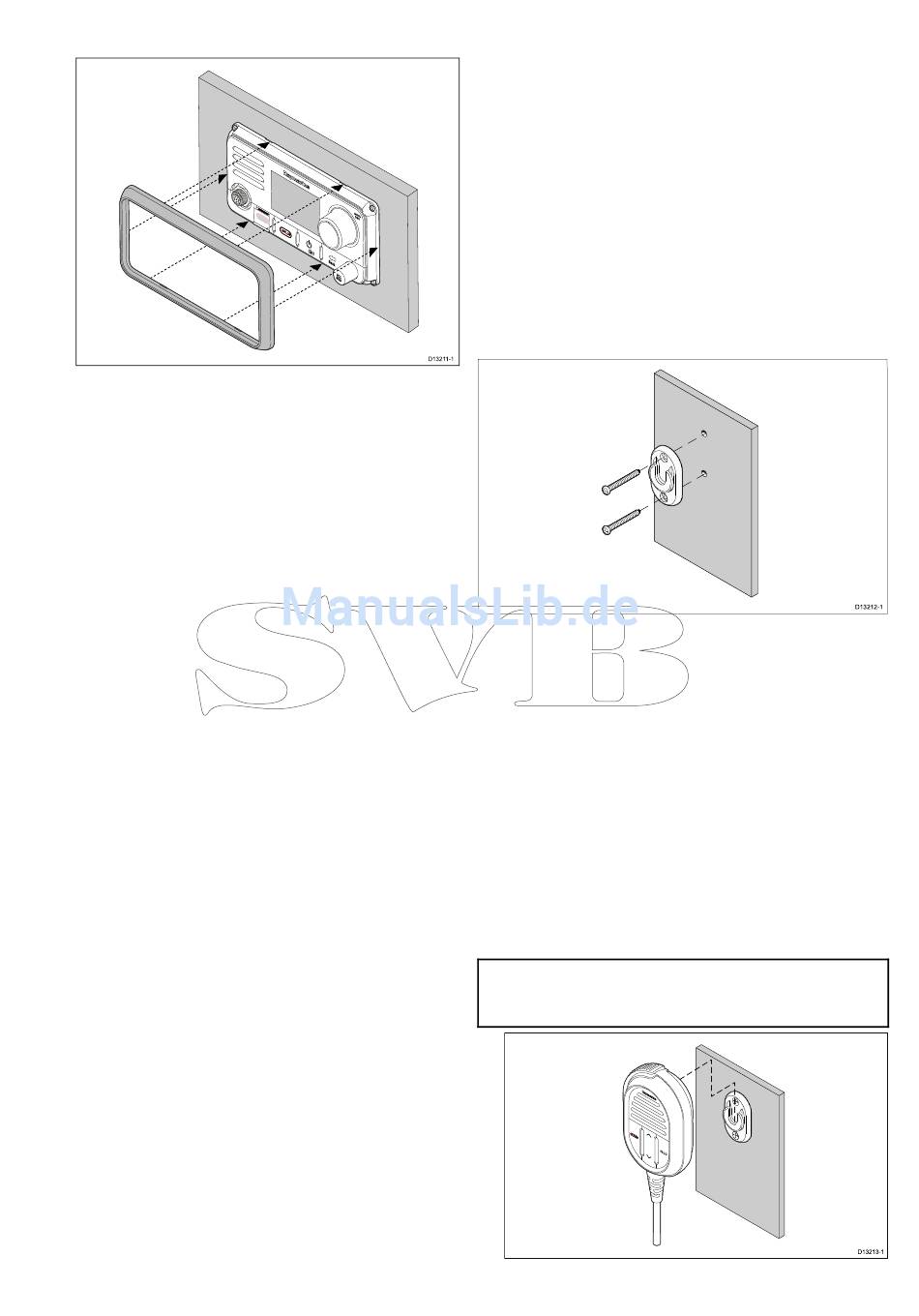

5.4 Montage von Fistmic/Handset

Gehen Sie wie folgt vor, um das Fistmic oder einen
optionalen Handset zu montieren. Nachfolgend
ist nur das Fistmic abgebildet, aber die Schritte
zur Montage des Handset über die Halterung sind
identisch.
Bevor Sie mit der Montage beginnen, stellen Sie
bitte Folgendes sicher:
• Sie haben einen geeigneten Montageort
ausgewählt und sichergestellt, dass sich keine
Elemente hinter der Montageplatte befinden, die
durch das Bohren bei der Montage beschädigt
werden könnten.
• Sie haben die Kabelanschlüsse korrekt identifiziert
und die Kabelverlegung gut durchgeplant.
D1321 1-1
1. Vergewissern Sie sich, dass Sie einen ebenen,
freien Montageort für die Halterung ausgewählt
haben, mit genügend Platz, um das Fistmic / den
Handapparat einzusetzen und herauszunehmen.
2. Positionieren Sie die Halterung auf der
Montageoberfläche und markieren Sie mit einem
Bleistift die Position der Bohrlöcher für die
Halteschrauben.
3. Bohren Sie die Löcher mit einem Bohreinsatz
geeigneter Größe.
4. Positionieren Sie den Halter über den Löchern
und befestigen Sie ihn mit den bereitgestellten
Fixierschrauben.
5. Haken Sie das Fistmic / das Handset in die
Halterung ein und drücken Sie es sanft nach
unten, bis es einrastet.
Hinweis: Das Fistmic kann nur in die Halterung
eingehängt und daraus herausgenommen werden,
wenn Sie es senkrecht halten.
D13212-1
D13213-1
