5.6 Kit für Durchgangsmontage
Verwenden Sie bei der Installation des
Raymic-Handsets oder des Fistmics das
Durchgangsmontage-Kit, um das Kabel durch eine
Platte (wie z. B. ein Schott) zu führen.

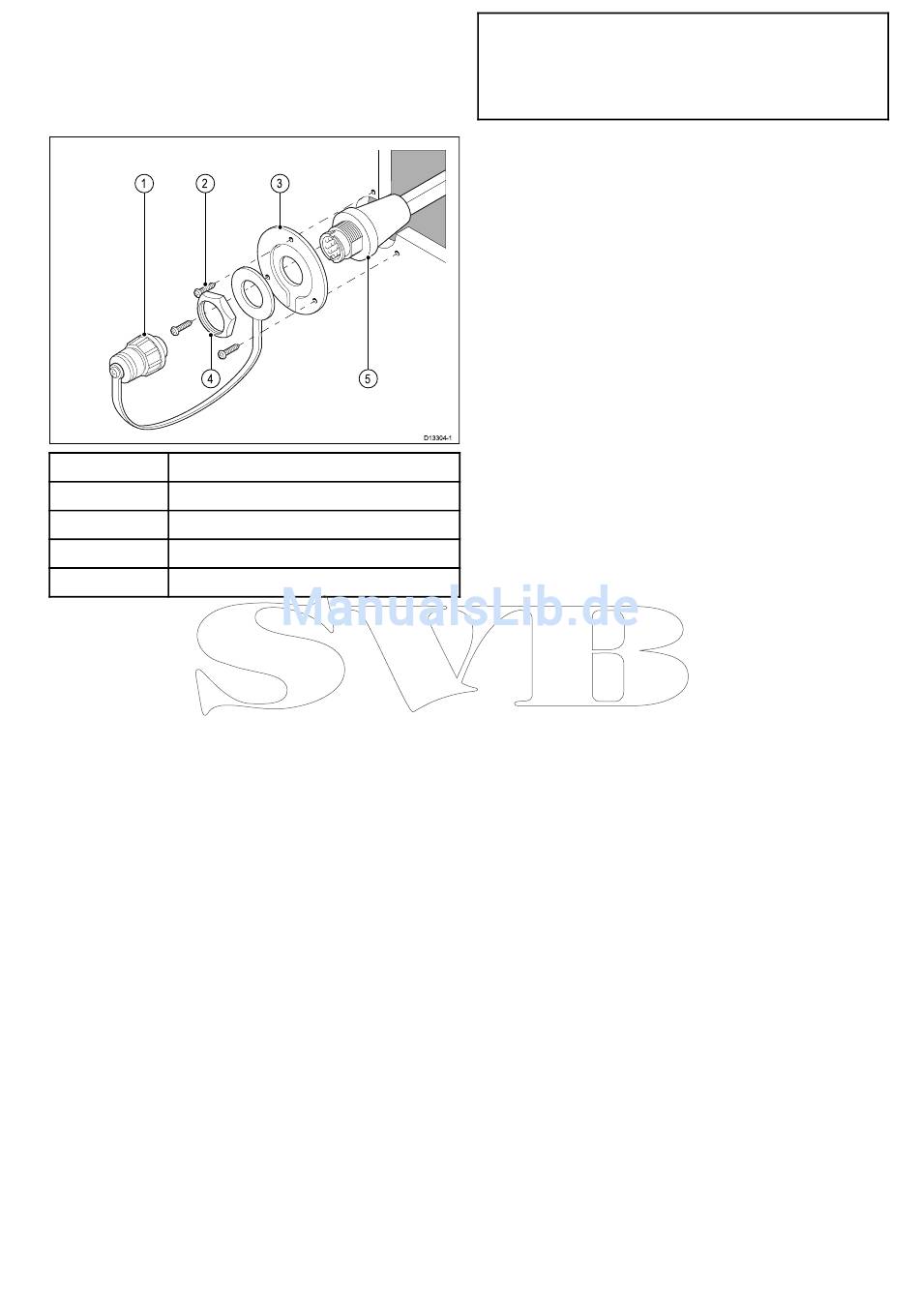

1
1 Spritzfeste Abdeckung
2 Montageschrauben x 3
3 Montageplatte
4 Mutter
5
Verlängerungskabel-Stecker
1. Wählen Sie einen freien, ebenen Bereich als
Montageplatte des Handsets.
2. Positionieren Sie das Gerät auf der Montageplatte
und markieren Sie mit einem Bleistift die Position
der Bohrlöcher für die Fixierschrauben.
3. Bohren Sie die Löcher mit einem Bohreinsatz
geeigneter Größe.
4. Schneiden Sie das Mittelloch mit einer Lochsäge
von 25 mm (1 Zoll) Durchmesser.
5. Führen Sie das Steckerende des Kabels durch
die Öffnung in der Montageplatte.
6. Während die vertiefte Seite weg von der
Montageplatte deutet, platzieren Sie die
Montageplatte über dem Ende des Steckers.
7. Platzieren Sie das Ringende der Trageschleife
über dem Anschluss, und stellen Sie dabei
sicher, dass die Trageschleife in der Vertiefung
der Montageplatte sitzt.
8. Setzen Sie die Mutter auf den Anschluss
auf und ziehen Sie diese mit einem
21-mm-Schraubenschlüssel (13/16 Zoll) fest.
Achten Sie dabei darauf, die Mutter nicht zu fest
anzuziehen.
9. Befestigen Sie die Montageplatte über
die mitgelieferten Schrauben an der
Montageoberfläche.
10. Schließen Sie den Handset-/Fistmic-Stecker
an den Kabelanschluss an und drehen Sie die
Feststellmanschette im Uhrzeigersinn fest.
11. Schließen Sie das andere Ende des Kabels an
den entsprechenden Anschluss der Basisstation
oder an ein weiteres Verlängerungskabel an.
Montageort und Montage
Hinweis: Die Größe des verwendeten
Bohreinsatzes sowie das Drehmoment für das
Festziehen der Fixierschrauben hängen vom
Materialtyp und der Dicke der Montageoberfläche
ab.
D13304-1
