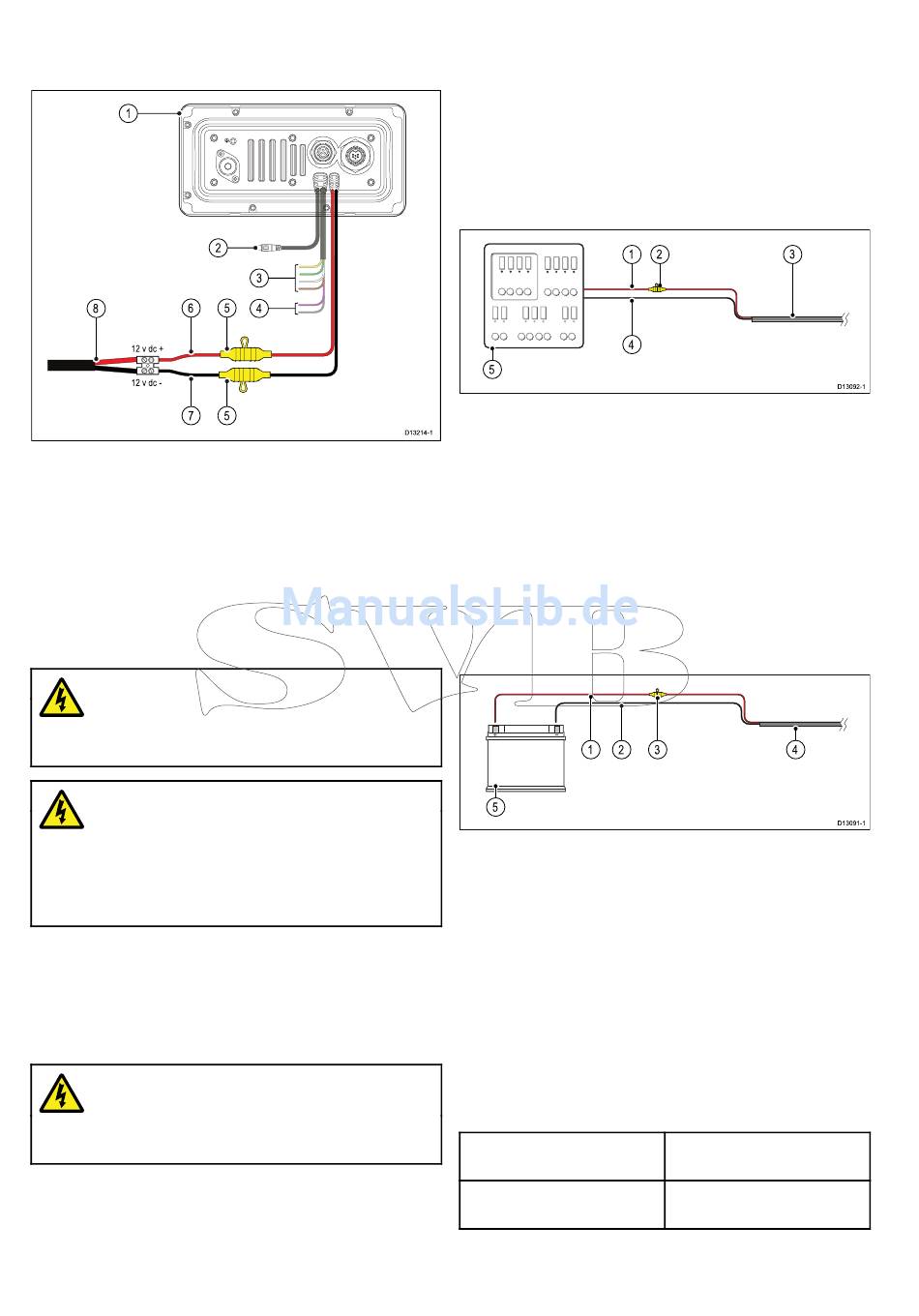

4.4 Stromanschluss

Die Stromversorgung sollte wie nachfolgend gezeigt
angeschlossen werden:
1
6
8
12 v dc +
12 v dc -
7
1. Basisstation
2. Anschluss für passiven Lautsprecher
3. NMEA 0183-Adern
4. Loudhailer-Adern (nur Ray70 )
5. 10 A-Inline-Sicherung
6. Rote Ader – positiv
7. Schwarze Ader – negativ
8. 12 V-Gleichstromquelle des Schiffs
Warnung: Nur 12 Volt DC
Dieses Produkt darf nur an eine
Stromquelle angeschlossen werden, die
12 Volt Gleichstrom (DC) liefert.
Warnung: Gehäuseerdung
Erden Sie dieses Produkt NICHT über die
Erdungsklemme am Gehäuse.
Wenn Sie dieses Produkt an der Masse
Ihres Schiffs erden, kann dies zu
galvanischer Korrosion führen.
Erdung
Dieses Produkt ist über die Ader 0 V DC negativ
im Stromkabel geerdet und es braucht daher nicht
über die Erdungsklemme der Basisstation geerdet
zu werden.
Warnung: Positive Erdungssy-
steme
Schließen Sie das Gerät nie an ein System
an, das positive Erdung verwendet.
Stromunterbrecher, Sicherungen und
Schaltkreisschutz
Die nachfolgenden Informationen dienen als Hinweis
um Ihr Produkt zu schützen. Die hier zur Verfügung
gestellten Abbildungen sind lediglich Beispiele für
32
2
3
5
4
5
ein gängiges System an Bord. Wenn Sie unsicher
sind, wie der richtige Schutz für Ihr System geboten
wird, dann wenden Sie sich an einen autorisierten
Raymarine-Fachhändler.
Anschluss des Verteilerkastens
Es wird empfohlen, das Produkt über einen
Thermoschutzschalter oder eine Sicherung an den
Verteilerkasten Ihres Schiffs anzuschließen.
5
1. Stromversorgung des Schiffs, positiv (+)
D13214-1
2. Inline-Sicherung (Wenn das Stromkabel Ihres
Produkts keine integrierte Inline-Sicherung hat,
sollte eine solche installiert werden.)
3. Stromkabel des Geräts
4. Stromversorgung des Schiffs negativ (-)
5. Verteilerkasten des Schiffs
Akku-Anschluss
Ihr Produkt kann über eine Inline-Sicherung direkt an
den Schiffsakku angeschlossen werden.
5
1. Stromversorgung des Schiffs, positiv (+)
2. Stromversorgung des Schiffs negativ (-)
3. Inline-Sicherung (Wenn das Stromkabel Ihres
Produkts keine integrierte Inline-Sicherung hat,
sollte eine solche installiert werden.)
4. Stromkabel des Geräts
5. Schiffsbatterie
Nennwerte für Inline-Sicherung und
Thermoschutzschalter
Die folgenden Nennwerte für die Inline-Sicherung
und den Thermoschutzschalter gelten für Ihr Produkt:
Nennwert der
Inline-Sicherung
10 A
1
4
1 3
Nennwert des
Thermoschutzschalters
7 A (bei Anschluss von nur
einem Gerät)
Ray50 / Ray60 / Ray70
D13092-1
D13091-1
