4.3 Stromanschluss

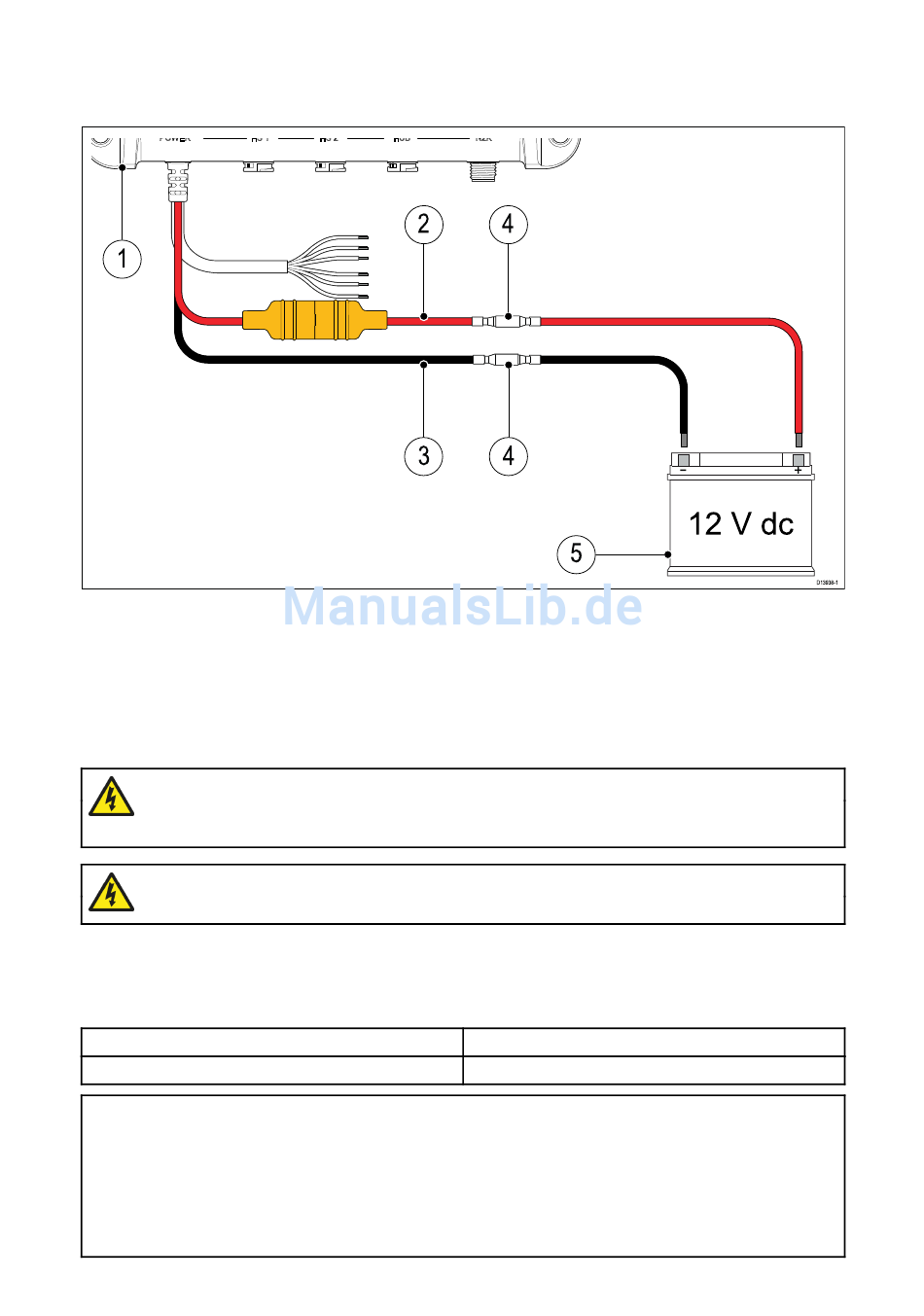

Die Stromversorgung sollte wie nachfolgend gezeigt angeschlossen werden:
1.
Basisstation
2. Stromversorgung positiv (+), rote Ader
3. Stromversorgung negativ (-), schwarze Ader
4. Geeigneter wasserdichter Anschluss (Die Basisstation wird mit Kabelklemmen an Stromkabeln
geliefert.)
5. 12 V-Gleichstromquelle
Warnung: Nur 12 Volt DC
Dieses Produkt darf nur an eine Stromquelle angeschlossen werden, die 12 Volt
Gleichstrom (DC) liefert.
Warnung: Positive Erdungssysteme
Schließen Sie das Gerät nie an ein System an, das positive Erdung verwendet.
Nennwerte für Inlinesicherung und Thermoschutzschalter
Die folgenden Nennwerte für die Inlinesicherung und den Thermoschutzschalter gelten für Ihr
Produkt:
Nennwert der Inlinesicherung
10 A
Hinweis:
• Der Nennwert für den Thermoschutzschalter hängt von der Anzahl der Geräte ab,
die Sie anschließen. Bitte wenden Sie sich im Zweifelsfall an einen autorisierten
Raymarine
®
-Fachhändler.
• Das Stromkabel Ihres Produkts ist unter Umständen mit einer Inlinesicherung ausgestattet. Wenn
dies nicht der Fall ist, fügen Sie eine Inlinesicherung zur positiven Ader des Stromanschlusses
hinzu.
52
Nennwert des Thermoschutzschalters
7 A (bei Anschluss von nur einem Gerät)
