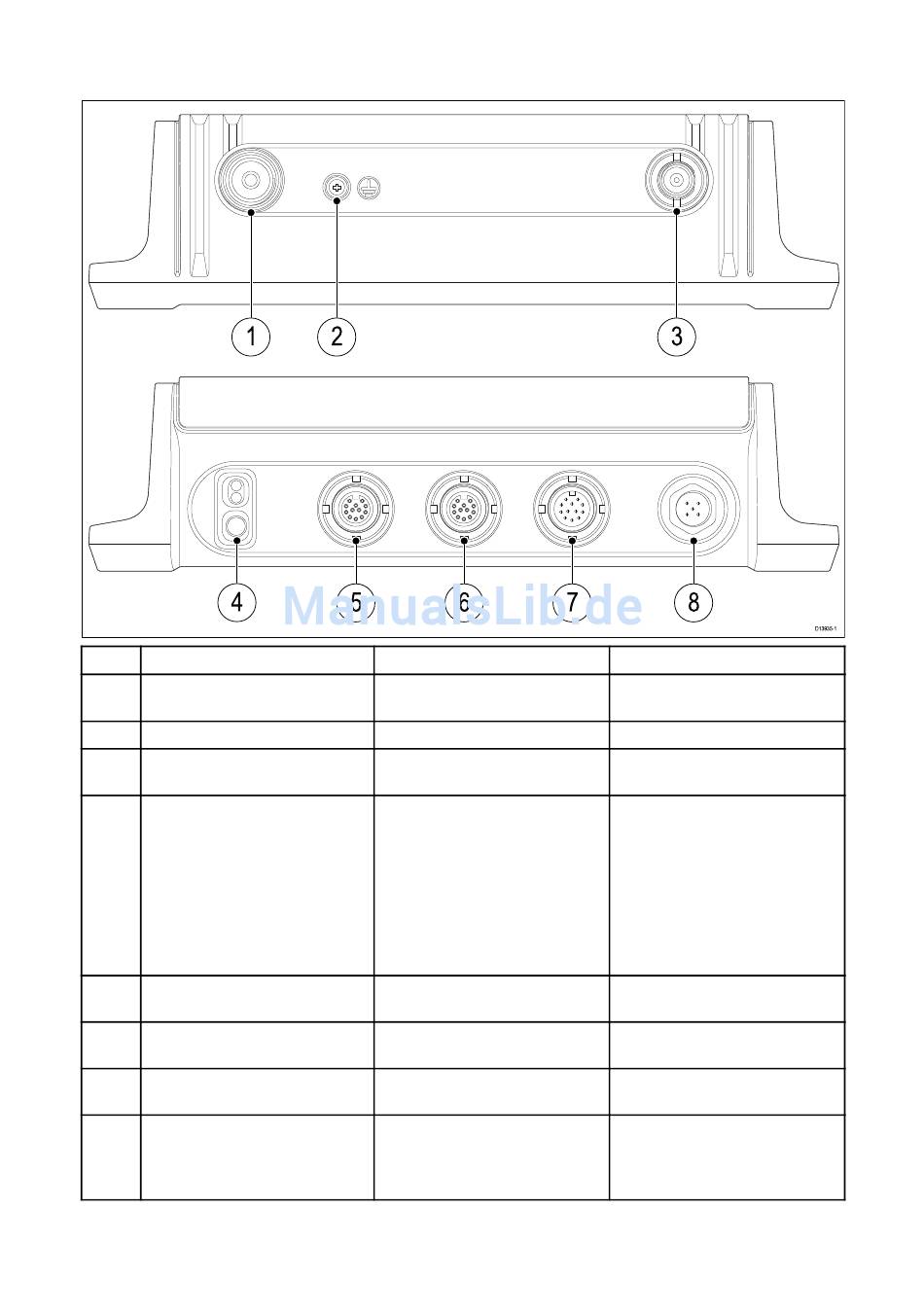

4.2 Anschlüsse – Überblick
Anschluss
1 GPS (GNSS)-Antennenan-
schluss
2 Erdungsbolzen
UKW-Antennenanschluss
3
4 Strom- und Datenanschluss
5
HS1-Anschluss (Handset 1)
6
HS2-Anschluss (Handset 2)
7 Hub-Anschluss
8 N2K-Anschluss (NMEA
2000)
50
Verbindung zu
Passive GNSS-Antenne
NICHT ANSCHLIESSEN
UKW-Antenne oder Splitter
• 12 V-Gleichstromquelle
• NMEA 0183-Geräte
• Loudhailer
Kabelgebundenes Handset
oder Adapterkabel
Kabelgebundenes Handset
oder Adapterkabel
Verbindung zum WLAN-Hub
SeaTalkng ®/NMEA 2000-
Backbone
Geeignete Kabel
Integriertes Kabel der
GNSS-Antenne
–
Integriertes Kabel der
UKW-Antenne
• Geeignetes
Verlängerungskabel oder
Schutzschalter
• Mit Ihrem NMEA
0183-Gerät geliefertes
Kabel
• Integriertes Kabel des
Loudhailers
Integriertes Kabel des
Handsets
Integriertes Kabel des
Handsets
Integriertes Kabel des
WLAN-Hubs
Mitgeliefertes DeviceNet-
SeaTalkng ®-Adapterkabel
oder ein DeviceNet-
Spurkabel
