Aufstellen Des Herdes; Versetzen Des Herdes - Falcon Excel 110 Keramik Installationanleitung Und Betriebsanleitung

Aufstellen des Herdes

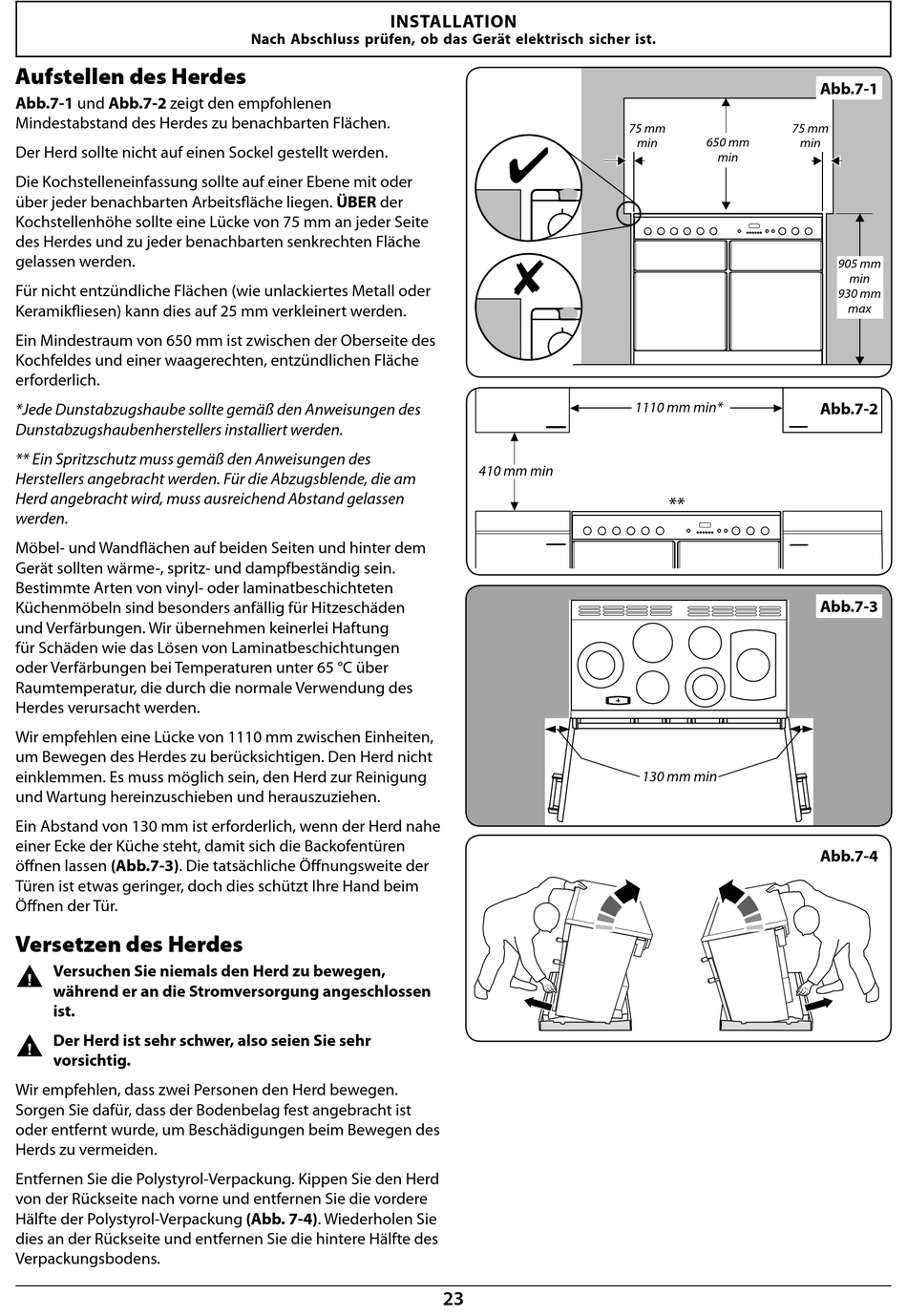

Abb.7-1 und Abb.7-2 zeigt den empfohlenen
Mindestabstand des Herdes zu benachbarten Flächen.
Der Herd sollte nicht auf einen Sockel gestellt werden.
Die Kochstelleneinfassung sollte auf einer Ebene mit oder
über jeder benachbarten Arbeits äche liegen. ÜBER der
Kochstellenhöhe sollte eine Lücke von 75 mm an jeder Seite
des Herdes und zu jeder benachbarten senkrechten Fläche
gelassen werden.
Für nicht entzündliche Flächen (wie unlackiertes Metall oder
Keramik iesen) kann dies auf 25 mm verkleinert werden.
Ein Mindestraum von 650 mm ist zwischen der Oberseite des
Kochfeldes und einer waagerechten, entzündlichen Fläche
erforderlich.
*Jede Dunstabzugshaube sollte gemäß den Anweisungen des
Dunstabzugshaubenherstellers installiert werden.
** Ein Spritzschutz muss gemäß den Anweisungen des
Herstellers angebracht werden. Für die Abzugsblende, die am
Herd angebracht wird, muss ausreichend Abstand gelassen
werden.
Möbel- und Wand ächen auf beiden Seiten und hinter dem
Gerät sollten wärme-, spritz- und dampfbeständig sein.
Bestimmte Arten von vinyl- oder laminatbeschichteten
Küchenmöbeln sind besonders anfällig für Hitzeschäden
und Verfärbungen. Wir übernehmen keinerlei Haftung
für Schäden wie das Lösen von Laminatbeschichtungen
oder Verfärbungen bei Temperaturen unter 65 °C über
Raumtemperatur, die durch die normale Verwendung des
Herdes verursacht werden.
Wir empfehlen eine Lücke von 1110 mm zwischen Einheiten,
um Bewegen des Herdes zu berücksichtigen. Den Herd nicht
einklemmen. Es muss möglich sein, den Herd zur Reinigung
und Wartung hereinzuschieben und herauszuziehen.
Ein Abstand von 130 mm ist erforderlich, wenn der Herd nahe
einer Ecke der Küche steht, damit sich die Backofentüren
ö nen lassen (Abb.7-3). Die tatsächliche Ö nungsweite der
Türen ist etwas geringer, doch dies schützt Ihre Hand beim
Ö nen der Tür.

Versetzen des Herdes

Versuchen Sie niemals den Herd zu bewegen,
n n
während er an die Stromversorgung angeschlossen
ist.
Der Herd ist sehr schwer, also seien Sie sehr
n n
vorsichtig.
Wir empfehlen, dass zwei Personen den Herd bewegen.
Sorgen Sie dafür, dass der Bodenbelag fest angebracht ist
oder entfernt wurde, um Beschädigungen beim Bewegen des
Herds zu vermeiden.
Entfernen Sie die Polystyrol-Verpackung. Kippen Sie den Herd
von der Rückseite nach vorne und entfernen Sie die vordere
Hälfte der Polystyrol-Verpackung (Abb. 7-4). Wiederholen Sie
dies an der Rückseite und entfernen Sie die hintere Hälfte des
Verpackungsbodens.
INSTALLATION
Nach Abschluss prüfen, ob das Gerät elektrisch sicher ist.
410 mm min
ArtNo.110-0018 - 110 induction 6BC min positions above cooker
ArtNo.110-0008 - 110 ceramic door clearances
23
75 mm 75 mm
650 mm
min min
min
ArtNo.110-0030 - 110 Excel min spacings
1110 mm min*
**
130 mm min
Abb.7-1
905 mm
min
930 mm
max
Abb.7-2
Abb.7-3
Abb.7-4
