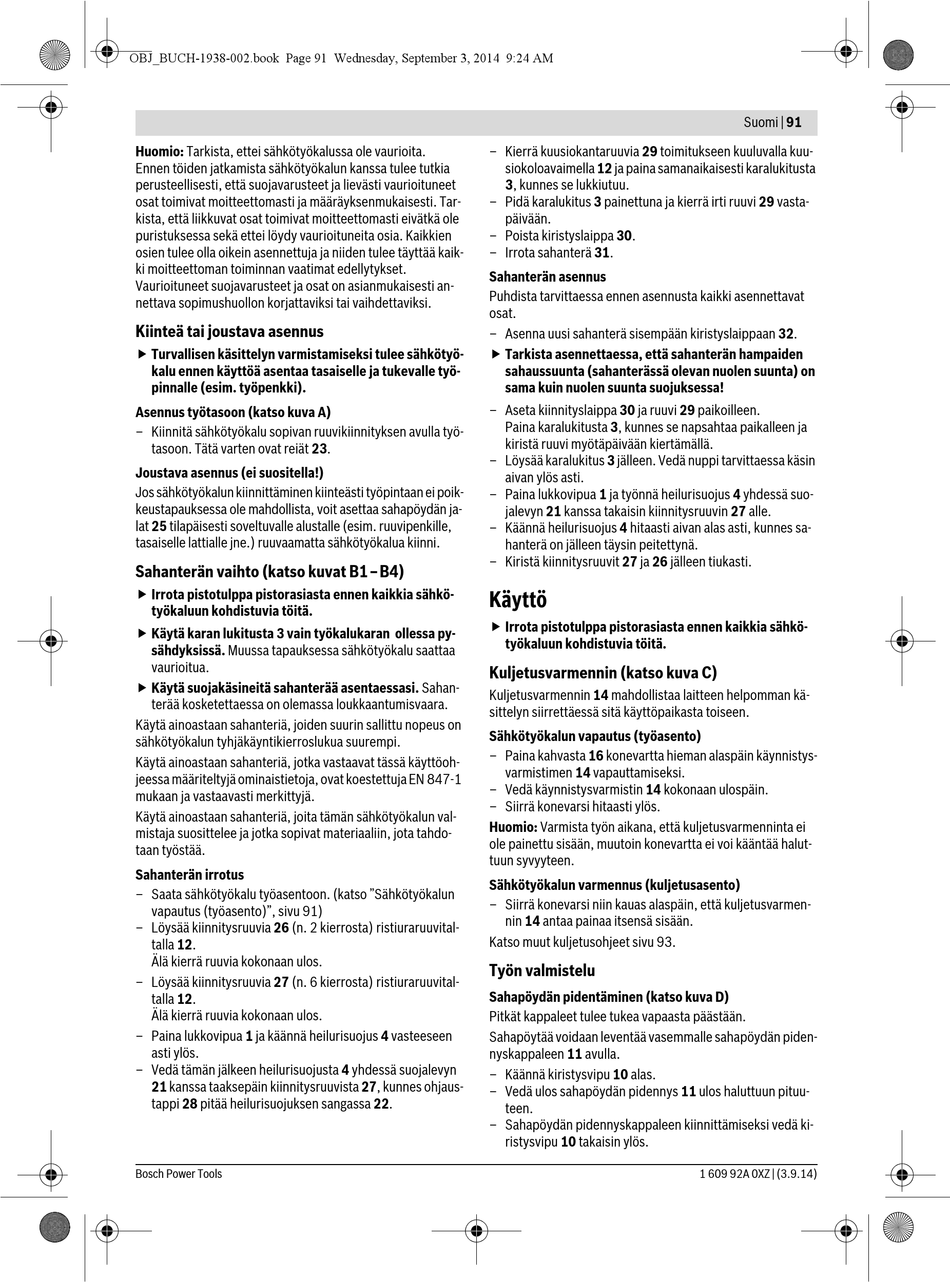

Huomio: Tarkista, ettei sähkötyökalussa ole vaurioita.
Ennen töiden jatkamista sähkötyökalun kanssa tulee tutkia
perusteellisesti, että suojavarusteet ja lievästi vaurioituneet
osat toimivat moitteettomasti ja määräyksenmukaisesti. Tar-
kista, että liikkuvat osat toimivat moitteettomasti eivätkä ole
puristuksessa sekä ettei löydy vaurioituneita osia. Kaikkien
osien tulee olla oikein asennettuja ja niiden tulee täyttää kaik-
ki moitteettoman toiminnan vaatimat edellytykset.
Vaurioituneet suojavarusteet ja osat on asianmukaisesti an-
nettava sopimushuollon korjattaviksi tai vaihdettaviksi.
Kiinteä tai joustava asennus
 Turvallisen käsittelyn varmistamiseksi tulee sähkötyö-
kalu ennen käyttöä asentaa tasaiselle ja tukevalle työ-
pinnalle (esim. työpenkki).
Asennus työtasoon (katso kuva A)
– Kiinnitä sähkötyökalu sopivan ruuvikiinnityksen avulla työ-
tasoon. Tätä varten ovat reiät 23.
Joustava asennus (ei suositella!)
Jos sähkötyökalun kiinnittäminen kiinteästi työpintaan ei poik-
keustapauksessa ole mahdollista, voit asettaa sahapöydän ja-
lat 25 tilapäisesti soveltuvalle alustalle (esim. ruuvipenkille,
tasaiselle lattialle jne.) ruuvaamatta sähkötyökalua kiinni.
Sahanterän vaihto (katso kuvat B1–B4)
 Irrota pistotulppa pistorasiasta ennen kaikkia sähkö-
työkaluun kohdistuvia töitä.
 Käytä karan lukitusta 3 vain työkalukaran ollessa py-
sähdyksissä. Muussa tapauksessa sähkötyökalu saattaa
vaurioitua.
 Käytä suojakäsineitä sahanterää asentaessasi. Sahan-
terää kosketettaessa on olemassa loukkaantumisvaara.
Käytä ainoastaan sahanteriä, joiden suurin sallittu nopeus on
sähkötyökalun tyhjäkäyntikierroslukua suurempi.
Käytä ainoastaan sahanteriä, jotka vastaavat tässä käyttöoh-
jeessa määriteltyjä ominaistietoja, ovat koestettuja EN 847-1
mukaan ja vastaavasti merkittyjä.
Käytä ainoastaan sahanteriä, joita tämän sähkötyökalun val-
mistaja suosittelee ja jotka sopivat materiaaliin, jota tahdo-
taan työstää.
Sahanterän irrotus
– Saata sähkötyökalu työasentoon. (katso "Sähkötyökalun
vapautus (työasento)", sivu 91)
– Löysää kiinnitysruuvia 26 (n. 2 kierrosta) ristiuraruuvital-
talla 12.
Älä kierrä ruuvia kokonaan ulos.
– Löysää kiinnitysruuvia 27 (n. 6 kierrosta) ristiuraruuvital-
talla 12.
Älä kierrä ruuvia kokonaan ulos.
– Paina lukkovipua 1 ja käännä heilurisuojus 4 vasteeseen
asti ylös.
– Vedä tämän jälkeen heilurisuojusta 4 yhdessä suojalevyn
21 kanssa taaksepäin kiinnitysruuvista 27, kunnes ohjaus-
tappi 28 pitää heilurisuojuksen sangassa 22.
Bosch Power Tools
– Kierrä kuusiokantaruuvia 29 toimitukseen kuuluvalla kuu-
siokoloavaimella 12 ja paina samanaikaisesti karalukitusta
3, kunnes se lukkiutuu.
– Pidä karalukitus 3 painettuna ja kierrä irti ruuvi 29 vasta-
päivään.
– Poista kiristyslaippa 30.
– Irrota sahanterä 31.
Sahanterän asennus
Puhdista tarvittaessa ennen asennusta kaikki asennettavat
osat.
– Asenna uusi sahanterä sisempään kiristyslaippaan 32.
 Tarkista asennettaessa, että sahanterän hampaiden
sahaussuunta (sahanterässä olevan nuolen suunta) on
sama kuin nuolen suunta suojuksessa!
– Aseta kiinnityslaippa 30 ja ruuvi 29 paikoilleen.
Paina karalukitusta 3, kunnes se napsahtaa paikalleen ja
kiristä ruuvi myötäpäivään kiertämällä.
– Löysää karalukitus 3 jälleen. Vedä nuppi tarvittaessa käsin
aivan ylös asti.
– Paina lukkovipua 1 ja työnnä heilurisuojus 4 yhdessä suo-
jalevyn 21 kanssa takaisin kiinnitysruuvin 27 alle.
– Käännä heilurisuojus 4 hitaasti aivan alas asti, kunnes sa-
hanterä on jälleen täysin peitettynä.
– Kiristä kiinnitysruuvit 27 ja 26 jälleen tiukasti.
Käyttö
 Irrota pistotulppa pistorasiasta ennen kaikkia sähkö-
työkaluun kohdistuvia töitä.
Kuljetusvarmennin (katso kuva C)
Kuljetusvarmennin 14 mahdollistaa laitteen helpomman kä-
sittelyn siirrettäessä sitä käyttöpaikasta toiseen.
Sähkötyökalun vapautus (työasento)
– Paina kahvasta 16 konevartta hieman alaspäin käynnistys-
varmistimen 14 vapauttamiseksi.
– Vedä käynnistysvarmistin 14 kokonaan ulospäin.
– Siirrä konevarsi hitaasti ylös.
Huomio: Varmista työn aikana, että kuljetusvarmenninta ei
ole painettu sisään, muutoin konevartta ei voi kääntää halut-
tuun syvyyteen.
Sähkötyökalun varmennus (kuljetusasento)
– Siirrä konevarsi niin kauas alaspäin, että kuljetusvarmen-
nin 14 antaa painaa itsensä sisään.
Katso muut kuljetusohjeet sivu 93.
Työn valmistelu
Sahapöydän pidentäminen (katso kuva D)
Pitkät kappaleet tulee tukea vapaasta päästään.
Sahapöytää voidaan leventää vasemmalle sahapöydän piden-
nyskappaleen 11 avulla.
– Käännä kiristysvipu 10 alas.
– Vedä ulos sahapöydän pidennys 11 ulos haluttuun pituu-
teen.
– Sahapöydän pidennyskappaleen kiinnittämiseksi vedä ki-
ristysvipu 10 takaisin ylös.
