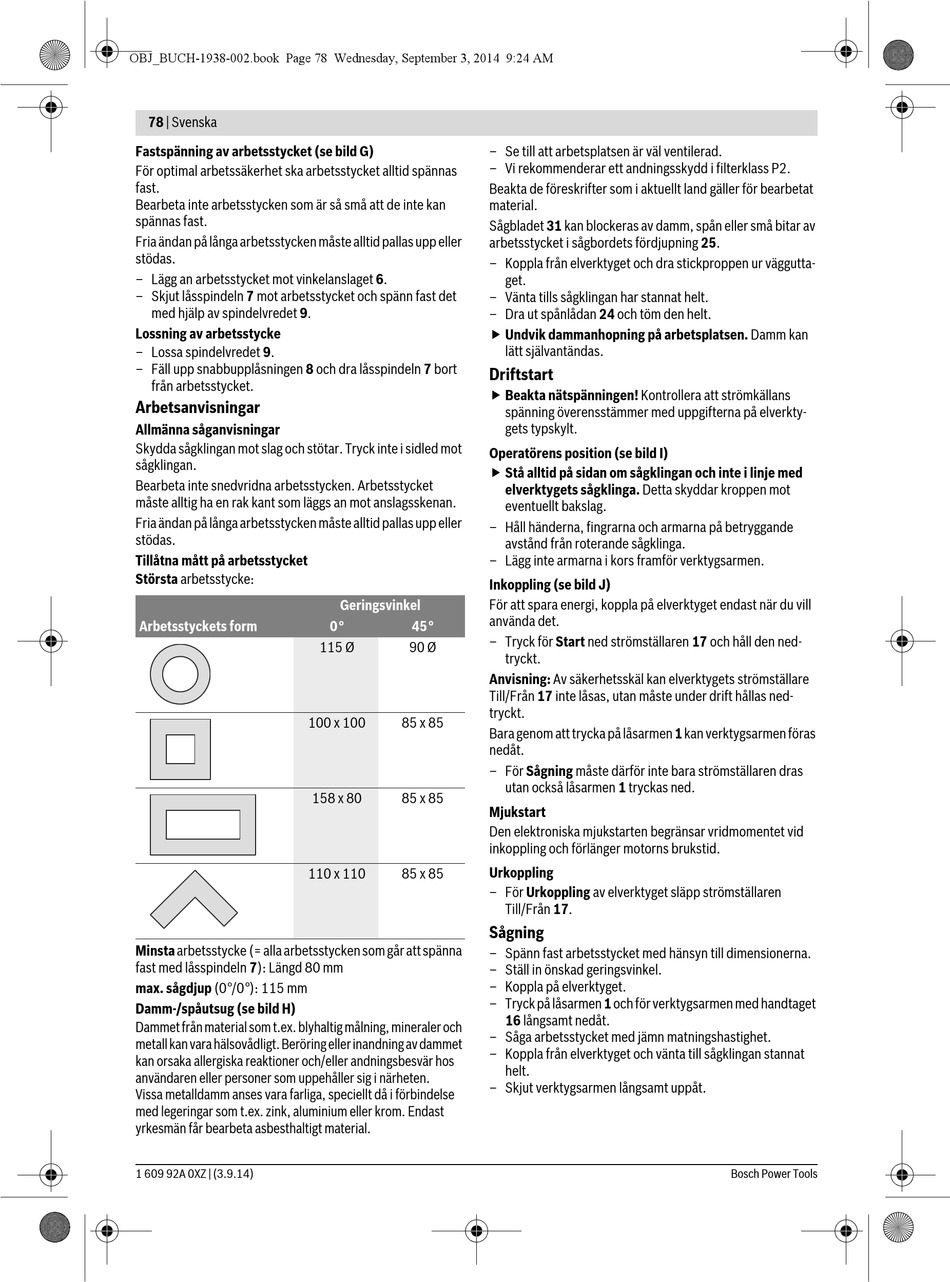

78 | Svenska
Fastspänning av arbetsstycket (se bild G)
För optimal arbetssäkerhet ska arbetsstycket alltid spännas
fast.
Bearbeta inte arbetsstycken som är så små att de inte kan
spännas fast.
Fria ändan på långa arbetsstycken måste alltid pallas upp eller
stödas.
– Lägg an arbetsstycket mot vinkelanslaget 6.
– Skjut låsspindeln 7 mot arbetsstycket och spänn fast det
med hjälp av spindelvredet 9.
Lossning av arbetsstycke
– Lossa spindelvredet 9.
– Fäll upp snabbupplåsningen 8 och dra låsspindeln 7 bort
från arbetsstycket.
Arbetsanvisningar
Allmänna såganvisningar
Skydda sågklingan mot slag och stötar. Tryck inte i sidled mot
sågklingan.
Bearbeta inte snedvridna arbetsstycken. Arbetsstycket
måste alltig ha en rak kant som läggs an mot anslagsskenan.
Fria ändan på långa arbetsstycken måste alltid pallas upp eller
stödas.
Tillåtna mått på arbetsstycket
Största arbetsstycke:
Arbetsstyckets form
100 x 100
110 x 110
Minsta arbetsstycke (= alla arbetsstycken som går att spänna
fast med låsspindeln 7): Längd 80 mm
max. sågdjup (0°/0°): 115 mm
Damm-/spåutsug (se bild H)
Dammet från material som t.ex. blyhaltig målning, mineraler och
metall kan vara hälsovådligt. Beröring eller inandning av dammet
kan orsaka allergiska reaktioner och/eller andningsbesvär hos
användaren eller personer som uppehåller sig i närheten.
Vissa metalldamm anses vara farliga, speciellt då i förbindelse
med legeringar som t.ex. zink, aluminium eller krom. Endast
yrkesmän får bearbeta asbesthaltigt material.
1 609 92A 0XZ | (3.9.14)
– Se till att arbetsplatsen är väl ventilerad.
– Vi rekommenderar ett andningsskydd i filterklass P2.
Beakta de föreskrifter som i aktuellt land gäller för bearbetat
material.
Sågbladet 31 kan blockeras av damm, spån eller små bitar av
arbetsstycket i sågbordets fördjupning 25.
– Koppla från elverktyget och dra stickproppen ur väggutta-
– Vänta tills sågklingan har stannat helt.
– Dra ut spånlådan 24 och töm den helt.
 Undvik dammanhopning på arbetsplatsen. Damm kan
Driftstart
 Beakta nätspänningen! Kontrollera att strömkällans
Operatörens position (se bild I)
 Stå alltid på sidan om sågklingan och inte i linje med
– Håll händerna, fingrarna och armarna på betryggande
– Lägg inte armarna i kors framför verktygsarmen.
Inkoppling (se bild J)
För att spara energi, koppla på elverktyget endast när du vill
Geringsvinkel
använda det.
0° 45°
– Tryck för Start ned strömställaren 17 och håll den ned-
115 Ø 90 Ø
Anvisning: Av säkerhetsskäl kan elverktygets strömställare
Till/Från 17 inte låsas, utan måste under drift hållas ned-
tryckt.
85 x 85
Bara genom att trycka på låsarmen 1 kan verktygsarmen föras
nedåt.
– För Sågning måste därför inte bara strömställaren dras
158 x 80 85 x 85
Mjukstart
Den elektroniska mjukstarten begränsar vridmomentet vid
inkoppling och förlänger motorns brukstid.
85 x 85 Urkoppling
– För Urkoppling av elverktyget släpp strömställaren
Sågning
– Spänn fast arbetsstycket med hänsyn till dimensionerna.
– Ställ in önskad geringsvinkel.
– Koppla på elverktyget.
– Tryck på låsarmen 1 och för verktygsarmen med handtaget
– Såga arbetsstycket med jämn matningshastighet.
– Koppla från elverktyget och vänta till sågklingan stannat
– Skjut verktygsarmen långsamt uppåt.
get.
lätt självantändas.
spänning överensstämmer med uppgifterna på elverkty-
gets typskylt.
elverktygets sågklinga. Detta skyddar kroppen mot
eventuellt bakslag.
avstånd från roterande sågklinga.
tryckt.
utan också låsarmen 1 tryckas ned.
Till/Från 17.
16 långsamt nedåt.
helt.
