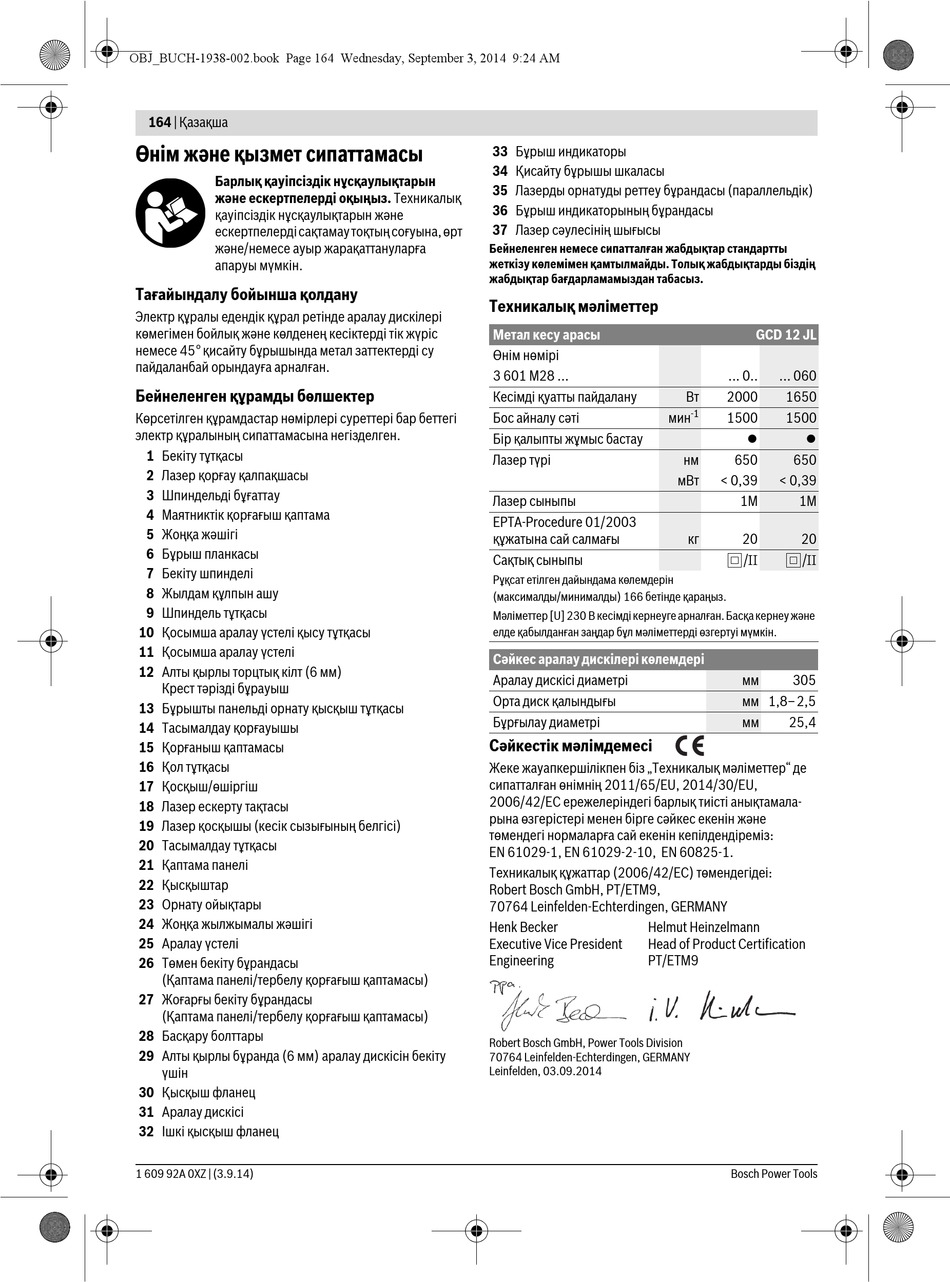

164 | Қaзақша
Өнім және қызмет сипаттамасы
Барлық қауіпсіздік нұсқаулықтарын
және ескертпелерді оқыңыз. Техникалық
қауіпсіздік нұсқаулықтарын және
ескертпелерді сақтамау тоқтың соғуына, өрт
және/немесе ауыр жарақаттануларға
апаруы мүмкін.
Тағайындалу бойынша қолдану
Электр құралы едендік құрал ретінде аралау дискілері
көмегімен бойлық және көлденең кесіктерді тік жүріс
немесе 45° қисайту бұрышында метал заттектерді су
пайдаланбай орындауға арналған.
Бейнеленген құрамды бөлшектер
Көрсетілген құрамдастар нөмірлері суреттері бар беттегі
электр құралының сипаттамасына негізделген.
1 Бекіту тұтқасы
2 Лазер қорғау қалпақшасы
3 Шпиндельді бұғаттау
4 Маятниктік қорғағыш қаптама
5 Жоңқа жәшігі
6 Бұрыш планкасы
7 Бекіту шпинделі
8 Жылдам құлпын ашу
9 Шпиндель тұтқасы
10 Қосымша аралау үстелі қысу тұтқасы
11 Қосымша аралау үстелі
12 Алты қырлы торцтық кілт (6 мм)
Крест тәрізді бұрауыш
13 Бұрышты панельді орнату қысқыш тұтқасы
14 Тасымалдау қорғауышы
15 Қорғаныш қаптамасы
16 Қол тұтқасы
17 Қосқыш/өшіргіш
18 Лазер ескерту тақтасы
19 Лазер қосқышы (кесік сызығының белгісі)
20 Тасымалдау тұтқасы
21 Қаптама панелі
22 Қысқыштар
23 Орнату ойықтары
24 Жоңқа жылжымалы жәшігі
25 Аралау үстелі
26 Төмен бекіту бұрандасы
(Қаптама панелі/тербелу қорғағыш қаптамасы)
27 Жоғарғы бекіту бұрандасы
(Қаптама панелі/тербелу қорғағыш қаптамасы)
28 Басқару болттары
29 Алты қырлы бұранда (6 мм) аралау дискісін бекіту
үшін
30 Қысқыш фланец
31 Аралау дискісі
32 Ішкі қысқыш фланец
1 609 92A 0XZ | (3.9.14)
33 Бұрыш индикаторы
34 Қисайту бұрышы шкаласы
35 Лазерды орнатуды реттеу бұрандасы (параллельдік)
36 Бұрыш индикаторының бұрандасы
37 Лазер сәулесінің шығысы
Бейнеленген немесе сипатталған жабдықтар стандартты
жеткізу көлемімен қамтылмайды. Толық жабдықтарды біздің
жабдықтар бағдарламамыздан табасыз.
Техникалық мәліметтер
Метал кесу арасы
Өнім нөмірі
3 601 M28 ...
Кесімді қуатты пайдалану
Бос айналу сәті мин
Бір қалыпты жұмыс бастау
Лазер түрі
Лазер сыныпы
EPTA-Procedure 01/2003
құжатына сай салмағы
Сақтық сыныпы
Рұқсат етілген дайындама көлемдерін
(максималды/минималды) 166 бетінде қараңыз.
Мәліметтер [U] 230 В кесімді кернеуге арналған. Басқа кернеу және
елде қабылданған заңдар бұл мәліметтерді өзгертуі мүмкін.
Сәйкес аралау дискілері көлемдері
Аралау дискісі диаметрі
Орта диск қалындығы
Бұрғылау диаметрі
Сәйкестік мәлімдемесі
Жеке жауапкершілікпен біз „Техникалық мәліметтер" де
сипатталған өнімнің 2011/65/EU, 2014/30/EU,
2006/42/EC ережелеріндегі барлық тиісті анықтамала-
рына өзгерістері менен бірге сәйкес екенін және
төмендегі нормаларға сай екенін кепілдендіреміз:
EN 61029-1, EN 61029-2-10, EN 60825-1.
Техникалық құжаттар (2006/42/EC) төмендегідеi:
Robert Bosch GmbH, PT/ETM9,
70764 Leinfelden-Echterdingen, GERMANY
Henk Becker Helmut Heinzelmann
Executive Vice President Head of Product Certification
Engineering PT/ETM9
Robert Bosch GmbH, Power Tools Division
70764 Leinfelden-Echterdingen, GERMANY
Leinfelden, 03.09.2014
GCD 12 JL
... 0.. ... 060
Вт 2000 1650
-1
1500 1500
 
нм 650 650
мВт < 0,39 < 0,39
1M 1M
кг 20 20
/II /II
мм 305
мм 1,8–2,5
мм 25,4
