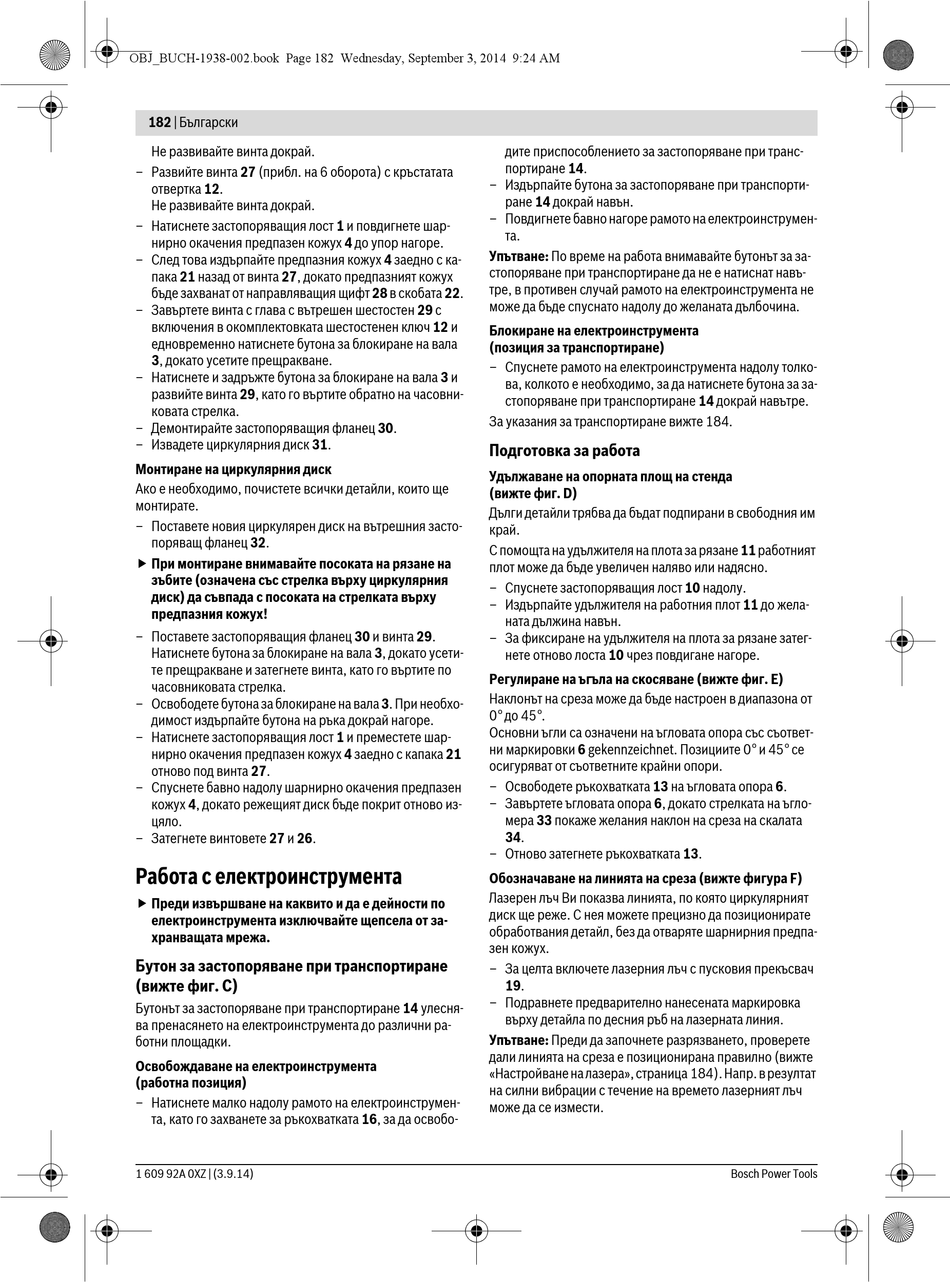

Не развивайте винта докрай.
– Развийте винта 27 (прибл. на 6 оборота) с кръстатата
отвертка 12.
Не развивайте винта докрай.
– Натиснете застопоряващия лост 1 и повдигнете шар-
нирно окачения предпазен кожух 4 до упор нагоре.
– След това издърпайте предпазния кожух 4 заедно с ка-
пака 21 назад от винта 27, докато предпазният кожух
бъде захванат от направляващия щифт 28 в скобата 22.
– Завъртете винта с глава с вътрешен шестостен 29 с
включения в окомплектовката шестостенен ключ 12 и
едновременно натиснете бутона за блокиране на вала
3, докато усетите прещракване.
– Натиснете и задръжте бутона за блокиране на вала 3 и
развийте винта 29, като го въртите обратно на часовни-
ковата стрелка.
– Демонтирайте застопоряващия фланец 30.
– Извадете циркулярния диск 31.
Монтиране на циркулярния диск
Ако е необходимо, почистете всички детайли, които ще
монтирате.
– Поставете новия циркулярен диск на вътрешния засто-
поряващ фланец 32.
 При монтиране внимавайте посоката на рязане на
зъбите (означена със стрелка върху циркулярния
диск) да съвпада с посоката на стрелката върху
предпазния кожух!
– Поставете застопоряващия фланец 30 и винта 29.
Натиснете бутона за блокиране на вала 3, докато усети-
те прещракване и затегнете винта, като го въртите по
часовниковата стрелка.
– Освободете бутона за блокиране на вала 3. При необхо-
димост издърпайте бутона на ръка докрай нагоре.
– Натиснете застопоряващия лост 1 и преместете шар-
нирно окачения предпазен кожух 4 заедно с капака 21
отново под винта 27.
– Спуснете бавно надолу шарнирно окачения предпазен
кожух 4, докато режещият диск бъде покрит отново из-
цяло.
– Затегнете винтовете 27 и 26.
Работа с електроинструмента
 Преди извършване на каквито и да е дейности по
електроинструмента изключвайте щепсела от за-
хранващата мрежа.
Бутон за застопоряване при транспортиране
(вижте фиг. C)
Бутонът за застопоряване при транспортиране 14 улесня-
ва пренасянето на електроинструмента до различни ра-
ботни площадки.
Освобождаване на електроинструмента
(работна позиция)
– Натиснете малко надолу рамото на електроинструмен-
та, като го захванете за ръкохватката 16, за да освобо-
1 609 92A 0XZ | (3.9.14)
дите приспособлението за застопоряване при транс-
портиране 14.
– Издърпайте бутона за застопоряване при транспорти-
ране 14 докрай навън.
– Повдигнете бавно нагоре рамото на електроинструмен-
та.
Упътване: По време на работа внимавайте бутонът за за-
стопоряване при транспортиране да не е натиснат навъ-
тре, в противен случай рамото на електроинструмента не
може да бъде спуснато надолу до желаната дълбочина.
Блокиране на електроинструмента
(позиция за транспортиране)
– Спуснете рамото на електроинструмента надолу толко-
ва, колкото е необходимо, за да натиснете бутона за за-
стопоряване при транспортиране 14 докрай навътре.
За указания за транспортиране вижте 184.
Подготовка за работа
Удължаване на опорната площ на стенда
(вижте фиг. D)
Дълги детайли трябва да бъдат подпирани в свободния им
край.
С помощта на удължителя на плота за рязане 11 работният
плот може да бъде увеличен наляво или надясно.
– Спуснете застопоряващия лост 10 надолу.
– Издърпайте удължителя на работния плот 11 до жела-
ната дължина навън.
– За фиксиране на удължителя на плота за рязане затег-
нете отново лоста 10 чрез повдигане нагоре.
Регулиране на ъгъла на скосяване (вижте фиг. Е)
Наклонът на среза може да бъде настроен в диапазона от
0° до 45°.
Основни ъгли са означени на ъгловата опора със съответ-
ни маркировки 6 gekennzeichnet. Позициите 0° и 45° се
осигуряват от съответните крайни опори.
– Освободете ръкохватката 13 на ъгловата опора 6.
– Завъртете ъгловата опора 6, докато стрелката на ъгло-
мера 33 покаже желания наклон на среза на скалата
34.
– Отново затегнете ръкохватката 13.
Обозначаване на линията на среза (вижте фигура F)
Лазерен лъч Ви показва линията, по която циркулярният
диск ще реже. С нея можете прецизно да позиционирате
обработвания детайл, без да отваряте шарнирния предпа-
зен кожух.
– За целта включете лазерния лъч с пусковия прекъсвач
19.
– Подравнете предварително нанесената маркировка
върху детайла по десния ръб на лазерната линия.
Упътване: Преди да започнете разрязването, проверете
дали линията на среза е позиционирана правилно (вижте
«Настройване на лазера», страница 184). Напр. в резултат
на силни вибрации с течение на времето лазерният лъч
може да се измести.
