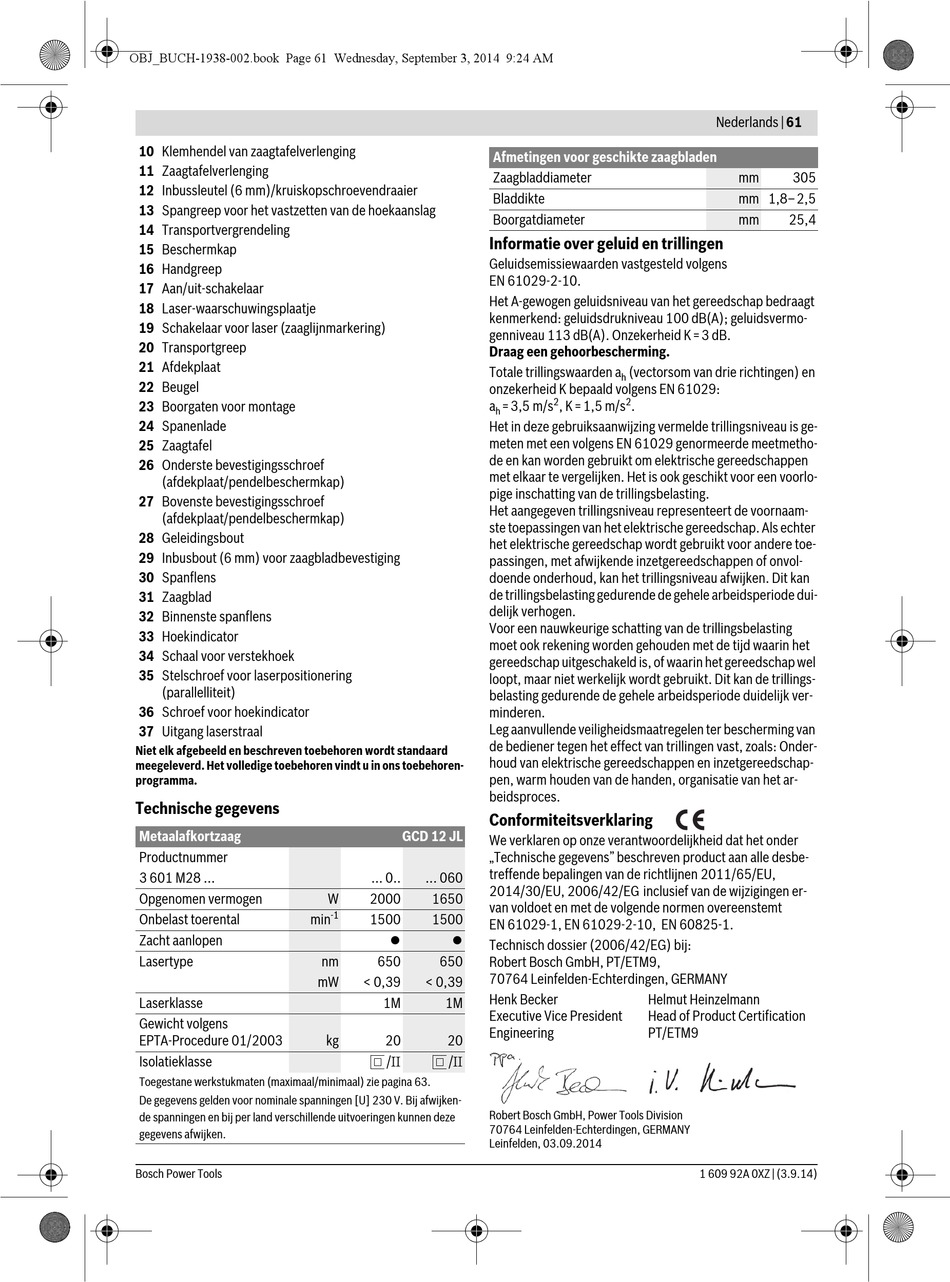

10 Klemhendel van zaagtafelverlenging
11 Zaagtafelverlenging
12 Inbussleutel (6 mm)/kruiskopschroevendraaier
13 Spangreep voor het vastzetten van de hoekaanslag
14 Transportvergrendeling
15 Beschermkap
16 Handgreep
17 Aan/uit-schakelaar
18 Laser-waarschuwingsplaatje
19 Schakelaar voor laser (zaaglijnmarkering)
20 Transportgreep
21 Afdekplaat
22 Beugel
23 Boorgaten voor montage
24 Spanenlade
25 Zaagtafel
26 Onderste bevestigingsschroef
(afdekplaat/pendelbeschermkap)
27 Bovenste bevestigingsschroef
(afdekplaat/pendelbeschermkap)
28 Geleidingsbout
29 Inbusbout (6 mm) voor zaagbladbevestiging
30 Spanflens
31 Zaagblad
32 Binnenste spanflens
33 Hoekindicator
34 Schaal voor verstekhoek
35 Stelschroef voor laserpositionering
(parallelliteit)
36 Schroef voor hoekindicator
37 Uitgang laserstraal
Niet elk afgebeeld en beschreven toebehoren wordt standaard
meegeleverd. Het volledige toebehoren vindt u in ons toebehoren-
programma.

Technische gegevens

Metaalafkortzaag
Productnummer
3 601 M28 ...
Opgenomen vermogen
Onbelast toerental
Zacht aanlopen
Lasertype
Laserklasse
Gewicht volgens
EPTA-Procedure 01/2003
Isolatieklasse
Toegestane werkstukmaten (maximaal/minimaal) zie pagina 63.
De gegevens gelden voor nominale spanningen [U] 230 V. Bij afwijken-
de spanningen en bij per land verschillende uitvoeringen kunnen deze
gegevens afwijken.
Bosch Power Tools

Informatie over geluid en trillingen

Geluidsemissiewaarden vastgesteld volgens
EN 61029-2-10.
Het A-gewogen geluidsniveau van het gereedschap bedraagt
kenmerkend: geluidsdrukniveau 100 dB(A); geluidsvermo-
genniveau 113 dB(A). Onzekerheid K=3 dB.
Draag een gehoorbescherming.
Totale trillingswaarden a
onzekerheid K bepaald volgens EN 61029:
a
Het in deze gebruiksaanwijzing vermelde trillingsniveau is ge-
meten met een volgens EN 61029 genormeerde meetmetho-
de en kan worden gebruikt om elektrische gereedschappen
met elkaar te vergelijken. Het is ook geschikt voor een voorlo-
pige inschatting van de trillingsbelasting.
Het aangegeven trillingsniveau representeert de voornaam-
ste toepassingen van het elektrische gereedschap. Als echter
het elektrische gereedschap wordt gebruikt voor andere toe-
passingen, met afwijkende inzetgereedschappen of onvol-
doende onderhoud, kan het trillingsniveau afwijken. Dit kan
de trillingsbelasting gedurende de gehele arbeidsperiode dui-
delijk verhogen.
Voor een nauwkeurige schatting van de trillingsbelasting
moet ook rekening worden gehouden met de tijd waarin het
gereedschap uitgeschakeld is, of waarin het gereedschap wel
loopt, maar niet werkelijk wordt gebruikt. Dit kan de trillings-
belasting gedurende de gehele arbeidsperiode duidelijk ver-
minderen.
Leg aanvullende veiligheidsmaatregelen ter bescherming van
de bediener tegen het effect van trillingen vast, zoals: Onder-
houd van elektrische gereedschappen en inzetgereedschap-
pen, warm houden van de handen, organisatie van het ar-
beidsproces.

Conformiteitsverklaring

GCD 12 JL
We verklaren op onze verantwoordelijkheid dat het onder
„Technische gegevens" beschreven product aan alle desbe-
treffende bepalingen van de richtlijnen 2011/65/EU,
... 0.. ... 060
2014/30/EU, 2006/42/EG inclusief van de wijzigingen er-
W 2000 1650
van voldoet en met de volgende normen overeenstemt
-1
min 1500 1500
EN 61029-1, EN 61029-2-10, EN 60825-1.
 
Technisch dossier (2006/42/EG) bij:
nm 650 650
Robert Bosch GmbH, PT/ETM9,
70764 Leinfelden-Echterdingen, GERMANY
mW < 0,39 < 0,39
Henk Becker
1M 1M
Executive Vice President
Engineering
kg 20 20
/II /II
Robert Bosch GmbH, Power Tools Division
70764 Leinfelden-Echterdingen, GERMANY
Leinfelden, 03.09.2014
Afmetingen voor geschikte zaagbladen
Zaagbladdiameter
Bladdikte
Boorgatdiameter
(vectorsom van drie richtingen) en
h
2 2
=3,5 m/s , K=1,5 m/s .
h
Helmut Heinzelmann
Head of Product Certification
PT/ETM9
Nederlands | 61
mm 305
mm 1,8–2,5
mm 25,4
