6.7 Nähfußhub einstellen
14
3 2
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten !
Nähfußhub nur bei ausgeschalteter Nähmaschine einstellen.

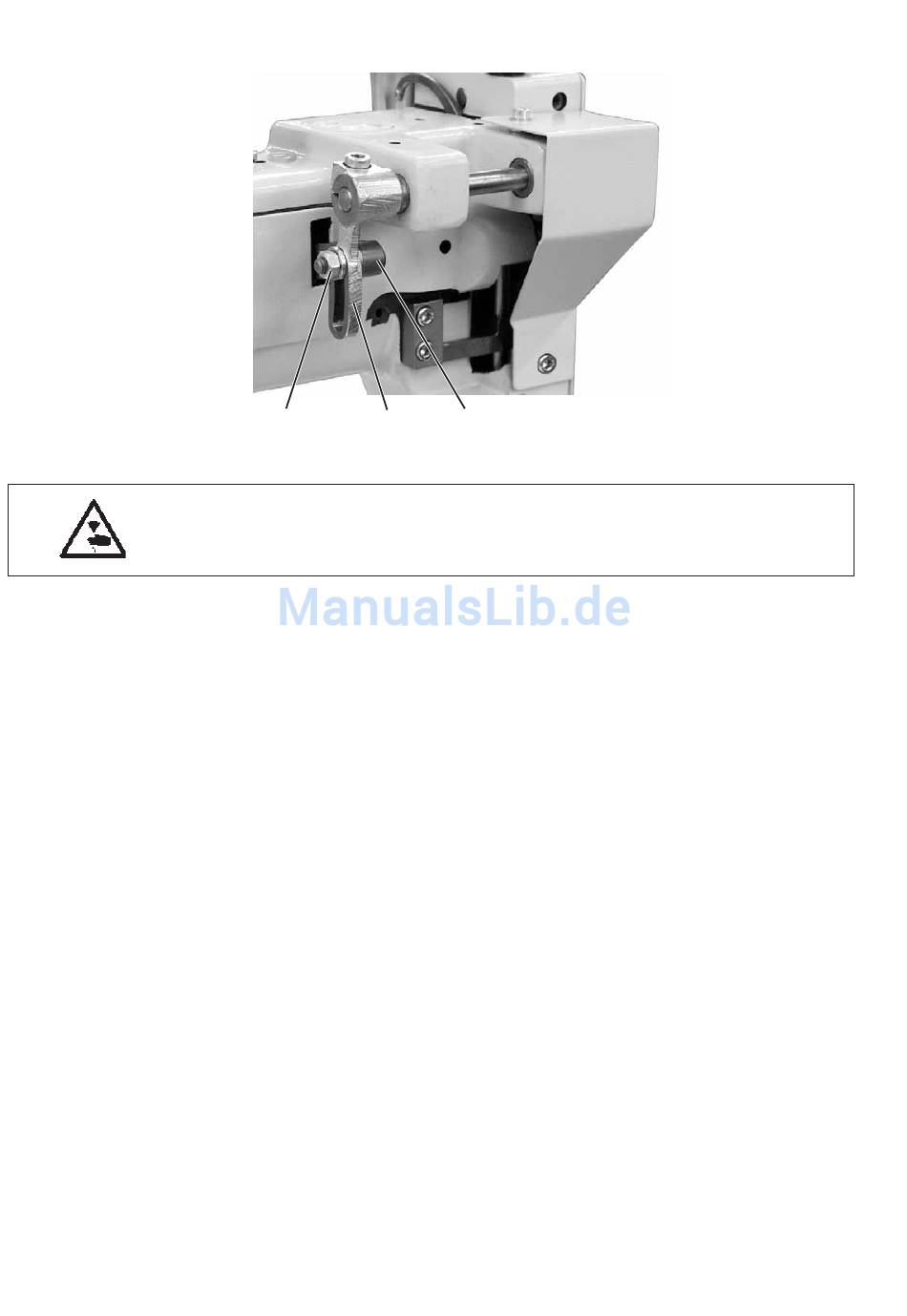

Die Höhe des Nähfußhubes wird durch die Stellung der Zugstange 1
bestimmt.
Nähfußhub einstellen
–
Mutter 3 auf der Rückseite des Maschinenarmes lösen.
–
Zugstange 1 in Kulissenhebel 2 verschieben.
Zugstange ganz nach oben geschoben = max. Nähfußhub (20 mm)
Zugstange ganz nach unten geschoben = min. Nähfußhub (10 mm)
–
Mutter 3 festdrehen.
