6.6 Nadel einsetzen und wechseln

Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten !
Nadel nur bei ausgeschalteter Nähmaschine wechseln.
–
Handrad drehen, bis die Nadelstange 1 ihre höchste Stellung
erreicht hat.
–
Schraube 2 lösen.
–
Nadel nach unten aus Nadelstange 1 herausziehen.
Neue Nadel bis zum Anschlag in die Bohrung der Nadelstange 1
–
einschieben.
ACHTUNG !

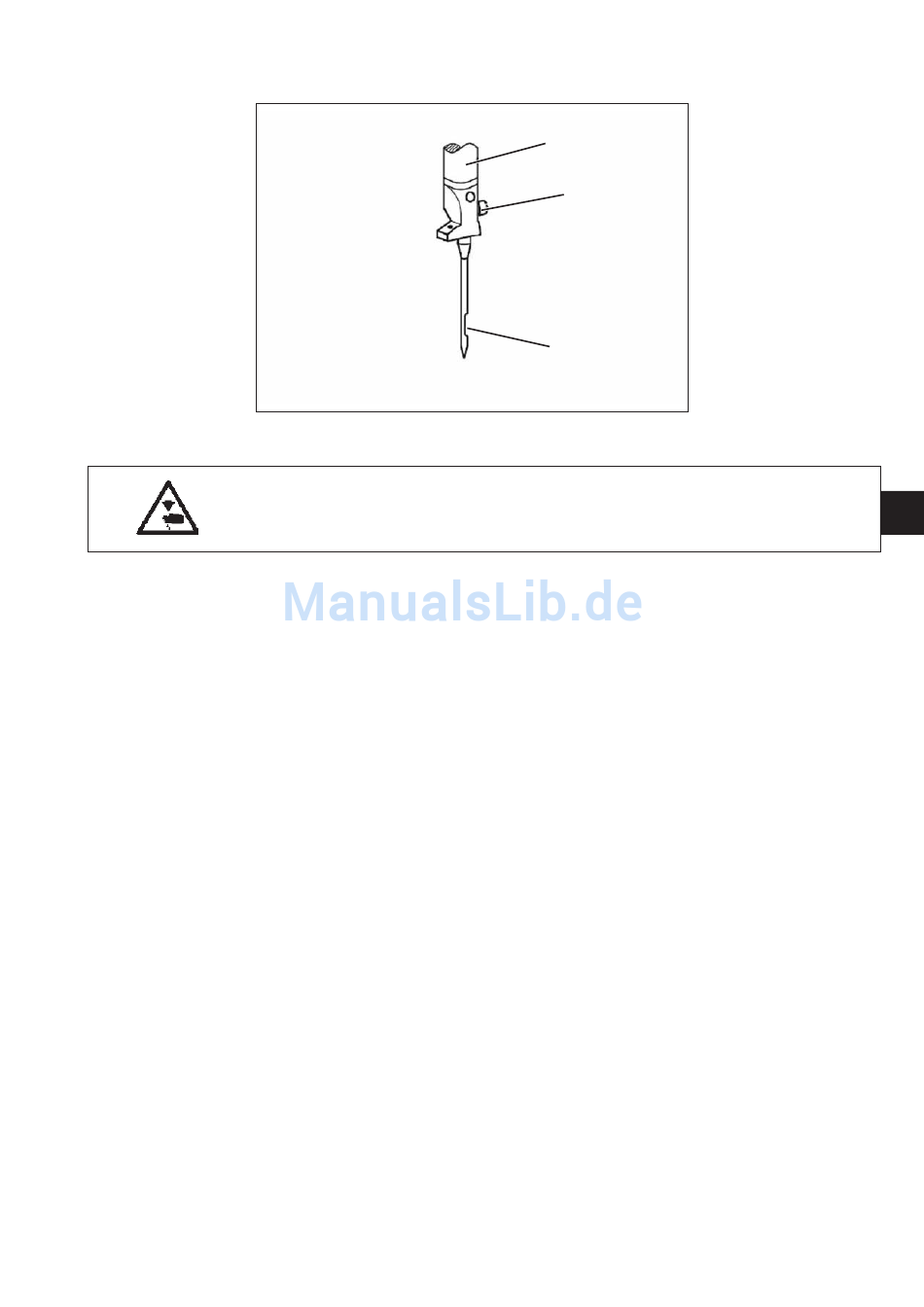

Von der Bedienseite der Nähmaschine aus gesehen muss die
Hohlkehle 1 der Nadel nach hinten zeigen (siehe Skizze).
–
Schraube 2 festziehen.
ACHTUNG !
Beim Einsetzen einer dickeren Nadel muss der Abstand des Greifers
zur Nadel korrigiert werden (siehe Serviceanleitung).
Eine Nichtbeachtung des obenstehenden Hinweises kann zu folgenden
Fehlern führen:
·
Beim Einsetzen einer dünneren Nadel:
Fehlstiche, Beschädigungen des Fadens
·
Beim Einsetzen einer dickeren Nadel:
Beschädigungen der Greiferspitze und Nadel
