6.5 Greiferfadenspannung einstellen

12
2
1

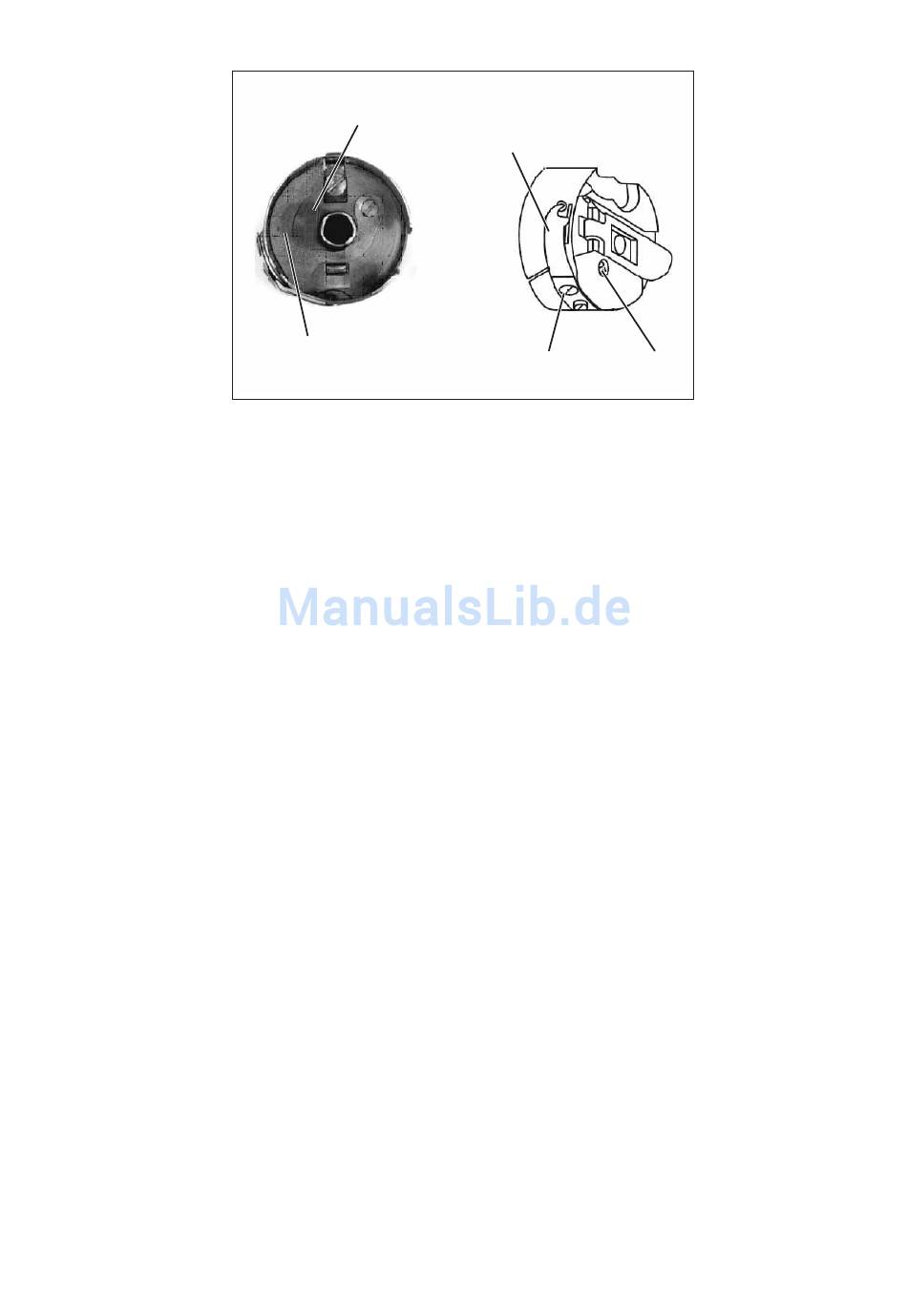

Bremsfeder 1 einstellen

Die Bremsfeder 1 verhindert bei Maschinenstopp oder ruckartigem
Abziehen des Greiferfadens wie z. B. beim Fadenvorziehen des
Fadenziehmessers ein Nachlaufen der Spule.
–
Regulierschraube 5 zurückdrehen, bis die Spannungsfeder 3
vollkommen entspannt ist.
–
Bremsfeder 1 an Regulierschraube 4 einstellen.
Die Bremskraft ist richtig eingestellt, wenn Bremsfeder 1 ca. 1 mm
über Fläche 2 steht.

Spannungsfeder 3 einstellen

–
Spannungsfeder 3 mit Regulierschraube 5 einstellen.
Greiferfadenspannung erhöhen = Schraube im Uhrzeigersinn
drehen
Greiferfadenspannung verringern = Schraube gegen den
Uhrzeigersinn drehen
Stichbildung siehe Skizze auf Seite 9.
