6.4 Greiferfadenspule einsetzten

2 1
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten !
Greiferfadenspule nur bei ausgeschalteter Nähmaschine wechseln.

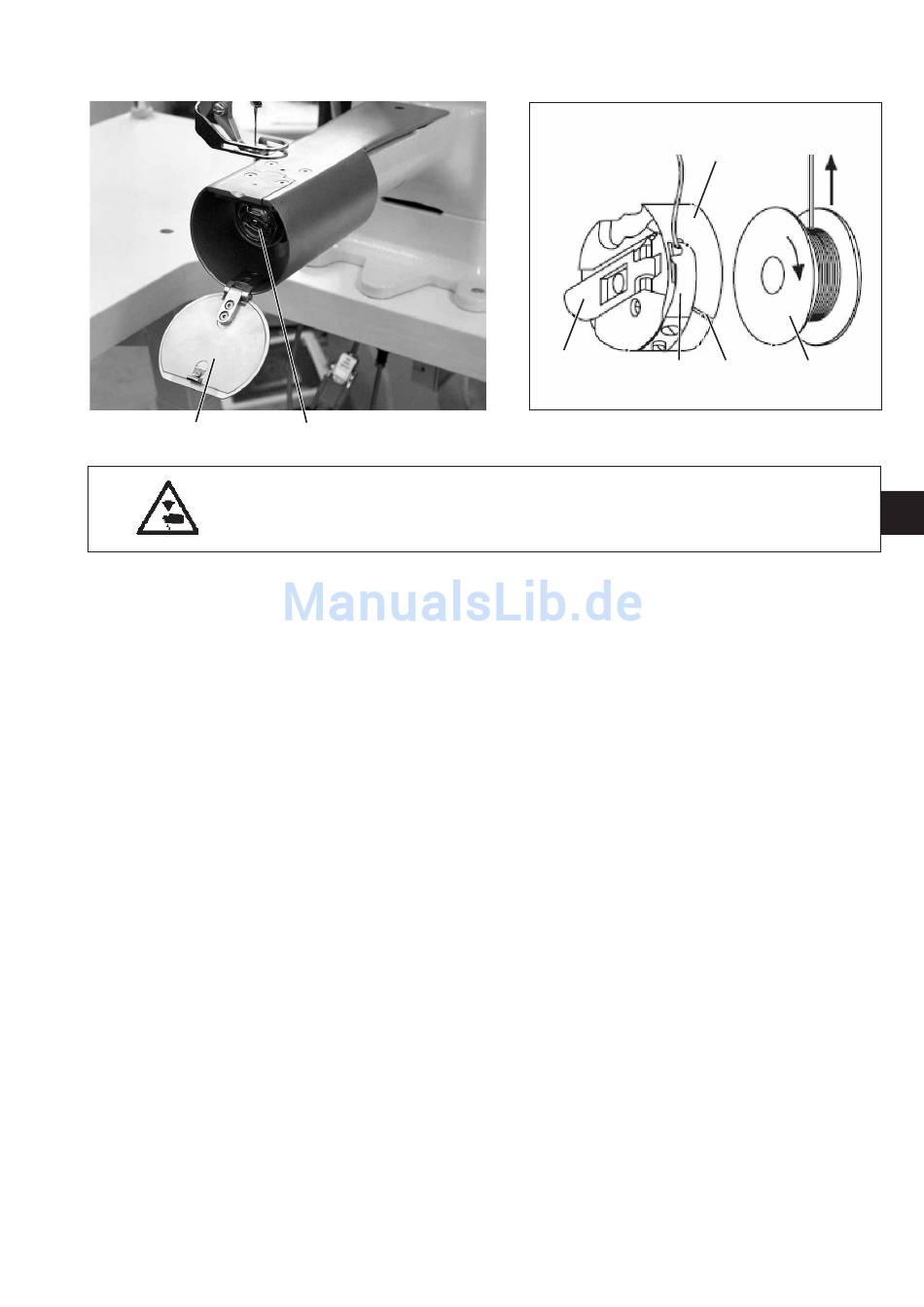

Leere Greiferfadenspule entnehmen
–
Handrad drehen, bis die Nadelstange ihre höchste Stellung erreicht
hat.
–
Klappe 2 an der Armabdeckung öffnen.
–
Spulengehäuseklappe 1 anheben.
–
Spulengehäuseoberteil 3 mit Spule herausnehmen.
–
Leere Spule aus Spulengehäuseoberteil 3 entfernen.
Greiferfaden einfädeln
–
Volle Spule 4 in Spulengehäuseoberteil 3 einlegen.
Beim Abziehen des Fadens muss sich die Spule 4 in Pfeilrichtung
drehen.
–
Greiferfaden durch Schlitz 5 unter Spannungsfeder 6 ziehen.
–
Greiferfaden ca. 8 cm aus Spulengehäuseoberteil 3 herausziehen.
–
Spulengehäuseoberteil 3 wieder einsetzen.
–
Spulengehäuseklappe 2 schließen.
3
1
6 5 4
