3.3

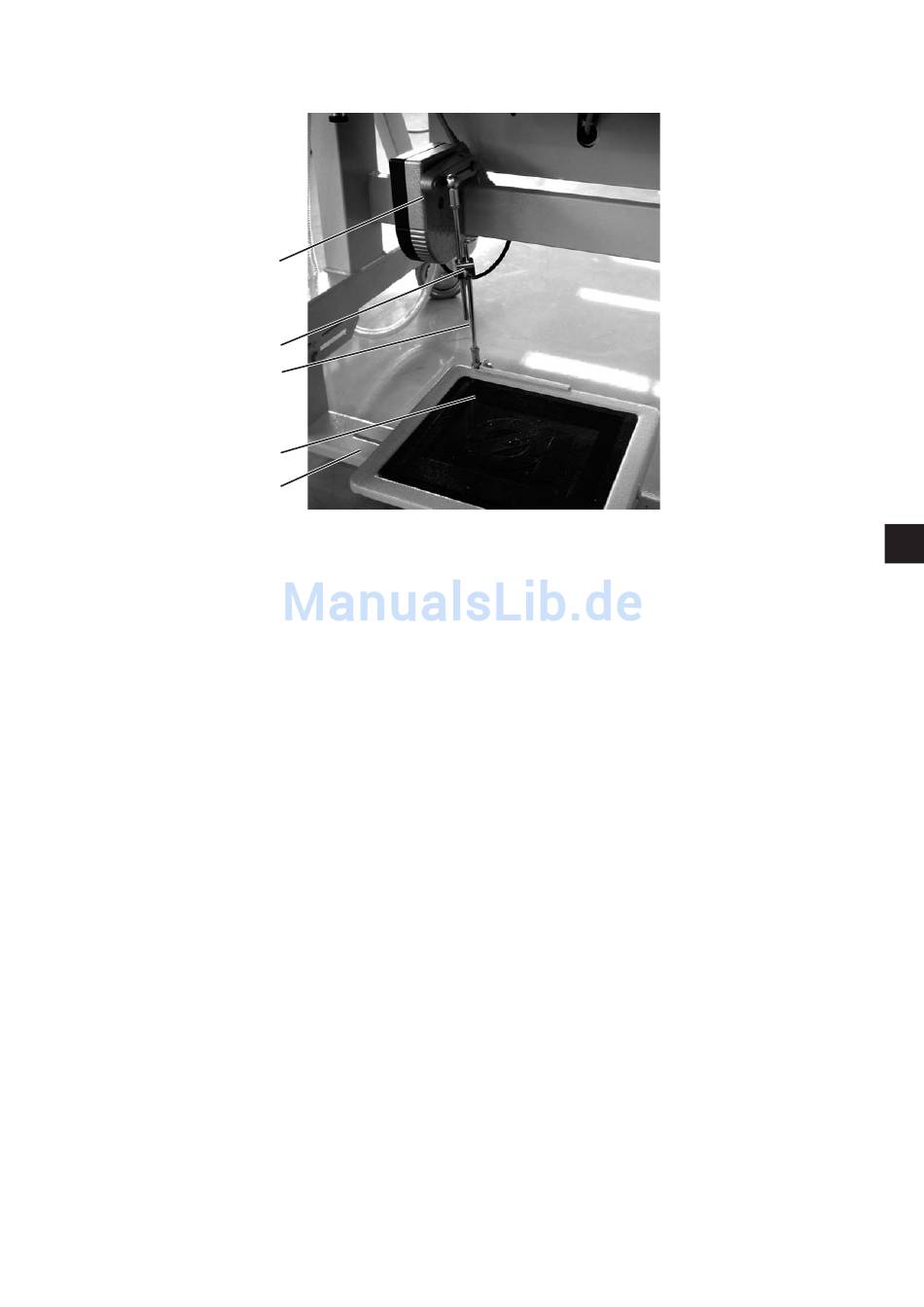

Pedal ausrichten und anschließen
1
2
3
4
5
–
Pedal 4 auf der Gestellstrebe 5 seitlich so ausrichten, daß die
Pedalmitte etwa unter der Nadelmitte steht.
–
Pedal 4 auf der Gestellstrebe festschrauben.
–
Sollwertgeber 1 am Gestell festschrauben.
–
Pedalgestänge 3 am Sollwertgeber 1 einhängen.
–
Klemmschraube 2 etwas lösen.
–
Pedalgestänge so einstellen, daß das entlastete Pedal 4 eine
Neigung von ca. 10° aufweist.
–
Klemmschraube 2 festdrehen.
2
5
