5.
Pneumatischer Anschluß

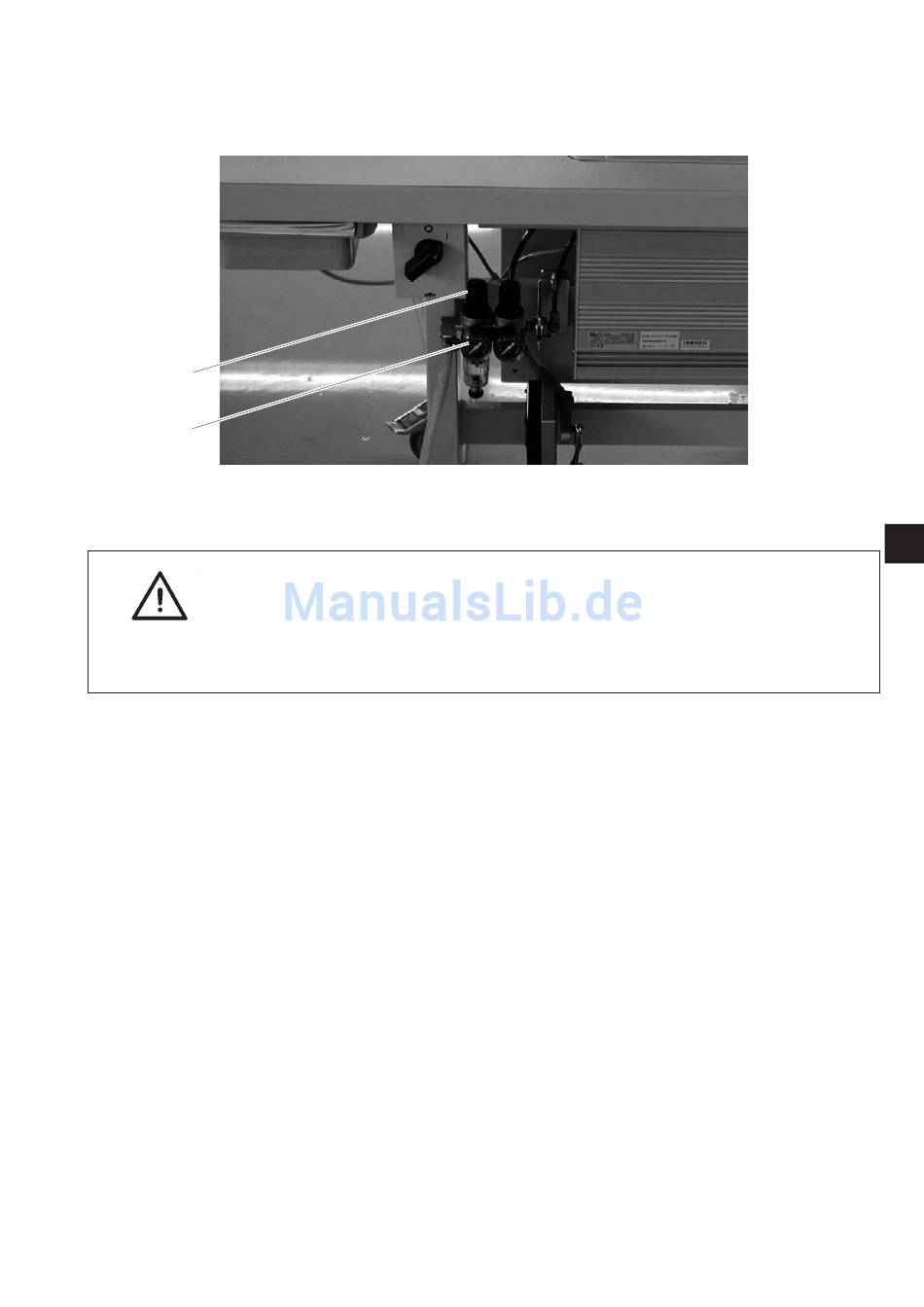

5.1
Wartungseinheit anschließen
1
2
5.2
Betriebsdruck einstellen
Das pneumatische System des Nähautomaten und der Zusatzaus-
stattung muß mit wasserfreier ungeölter Druckluft versorgt werden.
ACHTUNG !
Für eine einwandfreie Funktion der pneumatischen Steuervorgänge
muß das Druckluftnetz so ausgelegt sein, das ein Betriebsdruck von
6 ± 0,5 bar gewährleistet ist.
Aus dem Druckluftnetz darf keine geölte Druckluft zugeführt werden.
Pneumatik-Anschlußpaket
Unter Bestell-Nr. 0797 003031 ist ein Pneumatik-Anschlußpaket für
Gestelle mit Wartungseinheit und pneumatischen Zusatzeinrichtungen
erhältlich:
–
Anschlußschlauch, 5 m lang, Ø = 9 mm
–
Schlauchtüllen und Schlauchbinder
–
Kupplungsdose und Kupplungsdeckel R 1/4"
Der Betriebsdruck des Knopflochautomaten beträgt 6 bar.
Er kann auf dem Manometer 2 abgelesen werden.
–
Zum Einstellen des Betriebsdrucks Drehgriff 1 anheben und
entsprechend verdrehen.
Drehen im Uhrzeigersinn
Drehen gegen den Uhrzeigersinn = Luftdruck reduzieren
= Luftdruck erhöhen
2
7
