Elektrischer Anschluß
5
6
1
2
3
4
ACHTUNG!
Die auf dem Typenschild angegebene Nennspannung und die
Netzspannung müssen übereinstimmen.
Über die Anschlußklemmen 1 bis 5 und A bis D an den
Transformatoren im Schaltkasten erfolgt eine Anpassung an die
örtliche Netzspannung.
Bei Auslieferung sind beide Klemmen der Transformatoren auf eine
Netzspannung von 230 V eingestellt.
Für die unterschiedlichen Netzspannungen müssen die Klemmen wie
folgt angeschlossen sein:
Klemmleiste 2:
Spannung
blau
200V
A
230V
A
240V
A
Bei der Klemmleiste 5 müssen die braun-weiße und die blau-weiße
Drahtbrücke geändert werden. In der Tabelle sind jeweils die beiden
Anschlußklemmen angegeben.
Beispiel: "L-4" bedeutet, die Drahtbrücke zwischen den Klemmen L
und 4 setzen.
Klemmleiste 5:
Spannung
braun-weiß
190V
L - 4
200V
L - 4
210V
L - 4
220V
L - 5
230V
L - 5
240V
L - 5
–

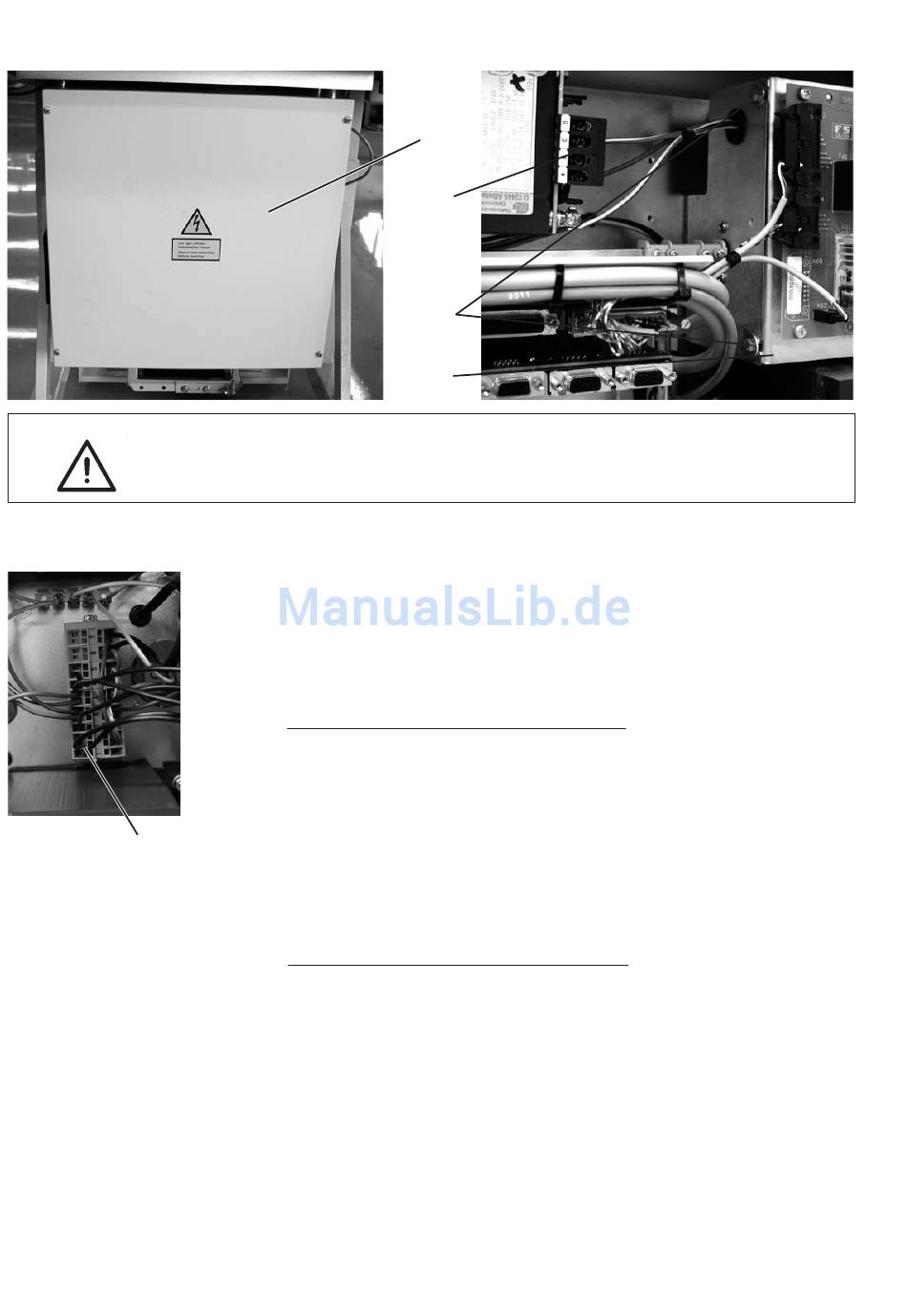

Schrauben 3 lösen.
–
Abdeckung 4 vorsichtig abnehmen.
–
Anordnung der Anschlüsse an den Steckleisten der
Transformatoren überprüfen.
–
Falls erforderlich, Anschlüsse entsprechend der vorhandenen
Netzspannung ändern.
–
Abdeckung 4 wieder mit den Schrauben 3 befestigen.
braun-weiß
B
C
D
blau-weiß
N - 3
N - 2
N - 1
N - 3
N - 2
N - 1
