3.
Aufstellen des Knopflochautomaten
3.1
Arbeitshöhe einstellen
3.2
Garnständer befestigen
6
4

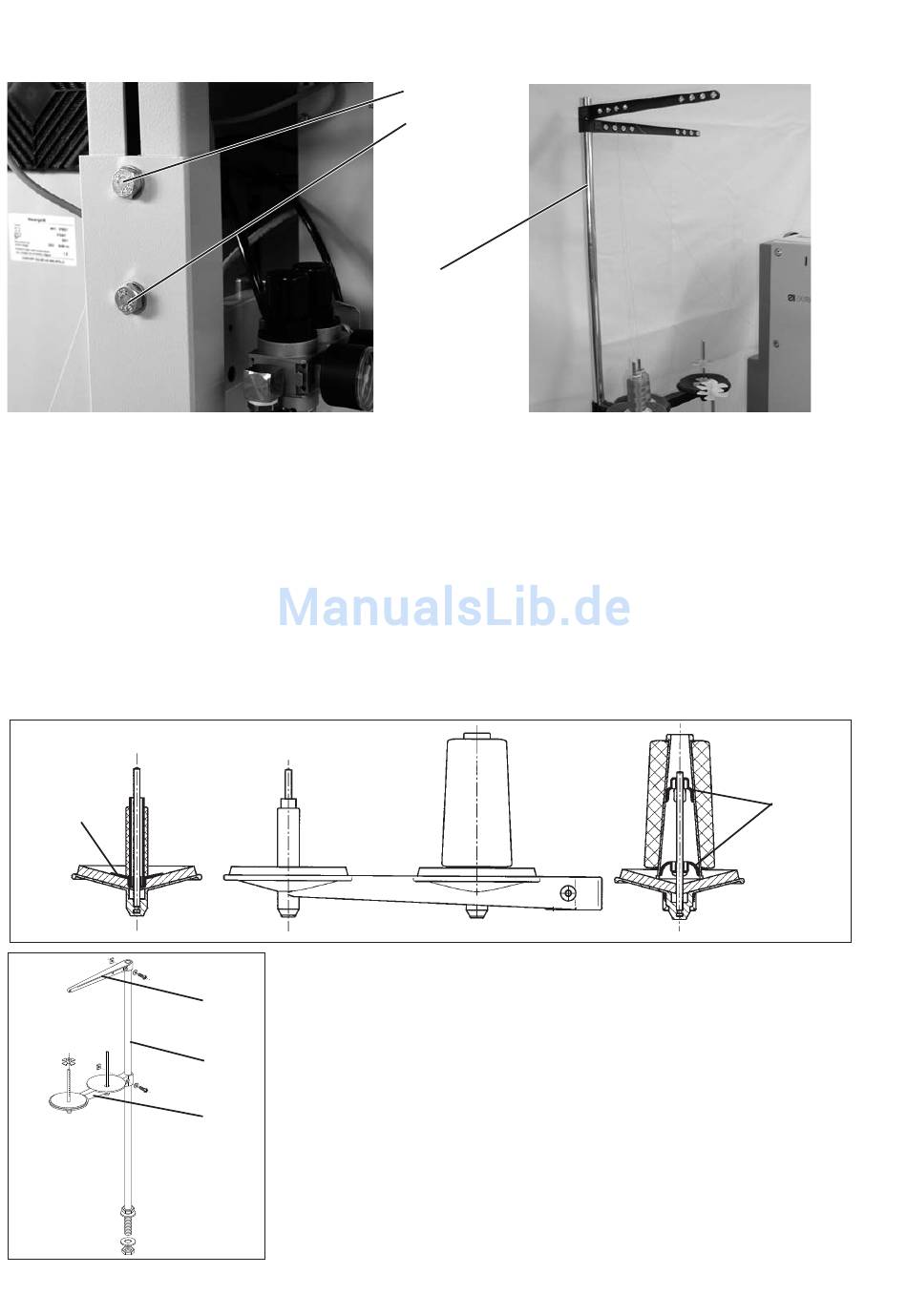

Die Arbeitshöhe ist zwischen 85 cm und 120 cm (gemessen bis
Oberkante Tischplatte) stufenlos einstellbar.
–
Feststellschrauben 1 und 2 an beiden Seiten des Gestells lösen.
–
Arbeitstisch des Knopflochautomaten auf die gewünschte
Arbeitshöhe einstellen.
–
Feststellschrauben 1 und 2 festziehen.
–
Garnständer 3 in die Bohrung der Tischplatte einsetzen und mit
Muttern und Unterlegscheiben befestigen.
4
–
Garnrollenhalter 5 und Abwicklerarm 3, wie aus der Abbildung
ersichtlich, montieren und ausrichten.
Wichtig: Garnrollenhalter und Abwickelarm müssen senkrecht
3
übereinander stehen.
–
Je nach Garnrollentyp muß das Zentrierstück 6 wie in der obigen
Abbildung eingestellt werden. Falsche Einstellungen können zu
5
Nähstörungen führen.
1
2
3
6
