Levelflex FMP56, FMP57 HART
Endress+Hauser

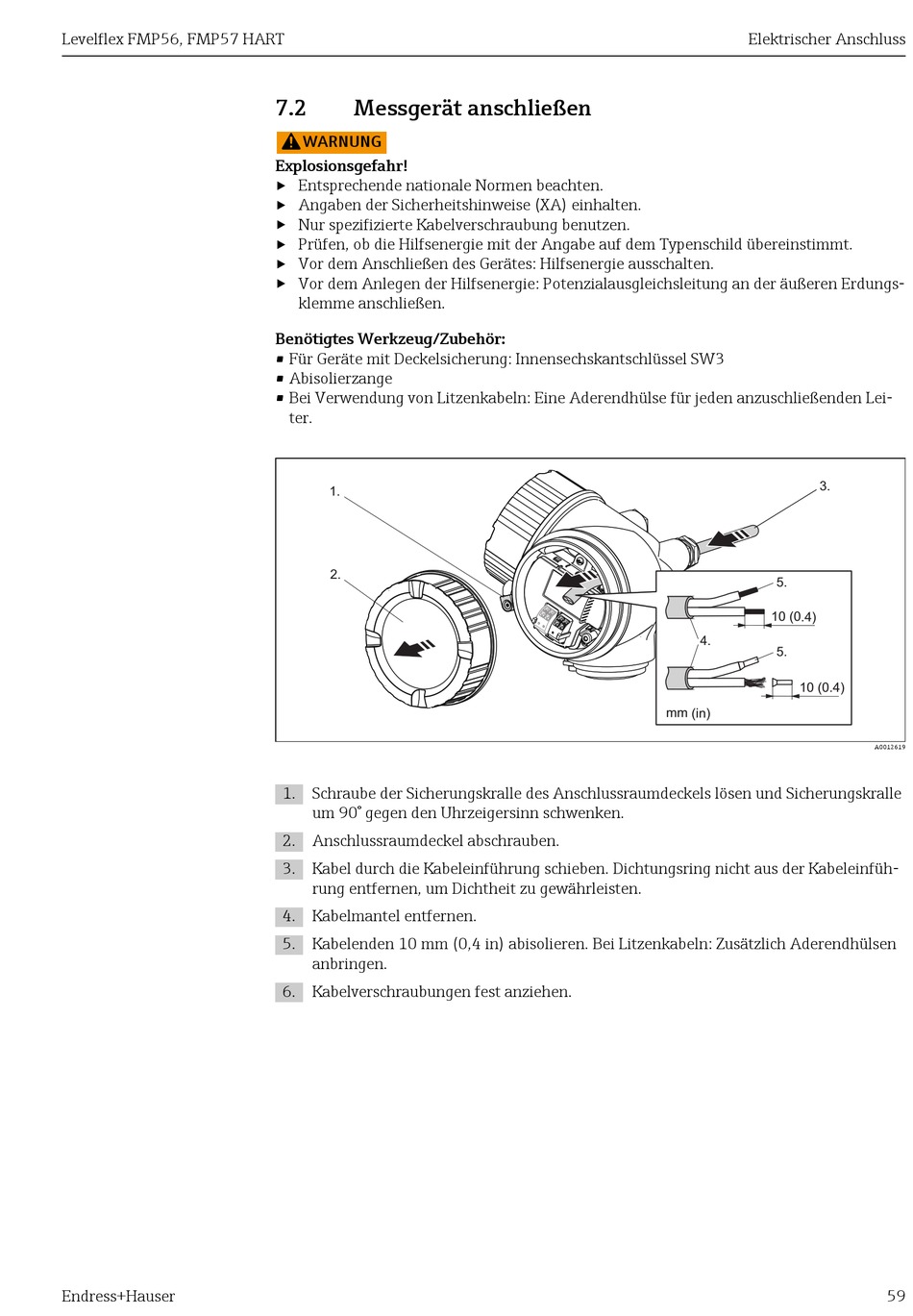

7.2 Messgerät anschließen
WARNUNG
Explosionsgefahr!
‣
Entsprechende nationale Normen beachten.
‣
Angaben der Sicherheitshinweise (XA) einhalten.
‣
Nur spezifizierte Kabelverschraubung benutzen.
‣
Prüfen, ob die Hilfsenergie mit der Angabe auf dem Typenschild übereinstimmt.
‣
Vor dem Anschließen des Gerätes: Hilfsenergie ausschalten.
‣
Vor dem Anlegen der Hilfsenergie: Potenzialausgleichsleitung an der äußeren Erdungs-
klemme anschließen.
Benötigtes Werkzeug/Zubehör:
• Für Geräte mit Deckelsicherung: Innensechskantschlüssel SW3
• Abisolierzange
• Bei Verwendung von Litzenkabeln: Eine Aderendhülse für jeden anzuschließenden Lei-
ter.
1.
2.
1. Schraube der Sicherungskralle des Anschlussraumdeckels lösen und Sicherungskralle
um 90° gegen den Uhrzeigersinn schwenken.
2. Anschlussraumdeckel abschrauben.
3. Kabel durch die Kabeleinführung schieben. Dichtungsring nicht aus der Kabeleinfüh-
rung entfernen, um Dichtheit zu gewährleisten.
4. Kabelmantel entfernen.
5. Kabelenden 10 mm (0,4 in) abisolieren. Bei Litzenkabeln: Zusätzlich Aderendhülsen
anbringen.
6. Kabelverschraubungen fest anziehen.
Elektrischer Anschluss
3.
5.
4.
5.
A0012619
