Elektrischer Anschluss
52

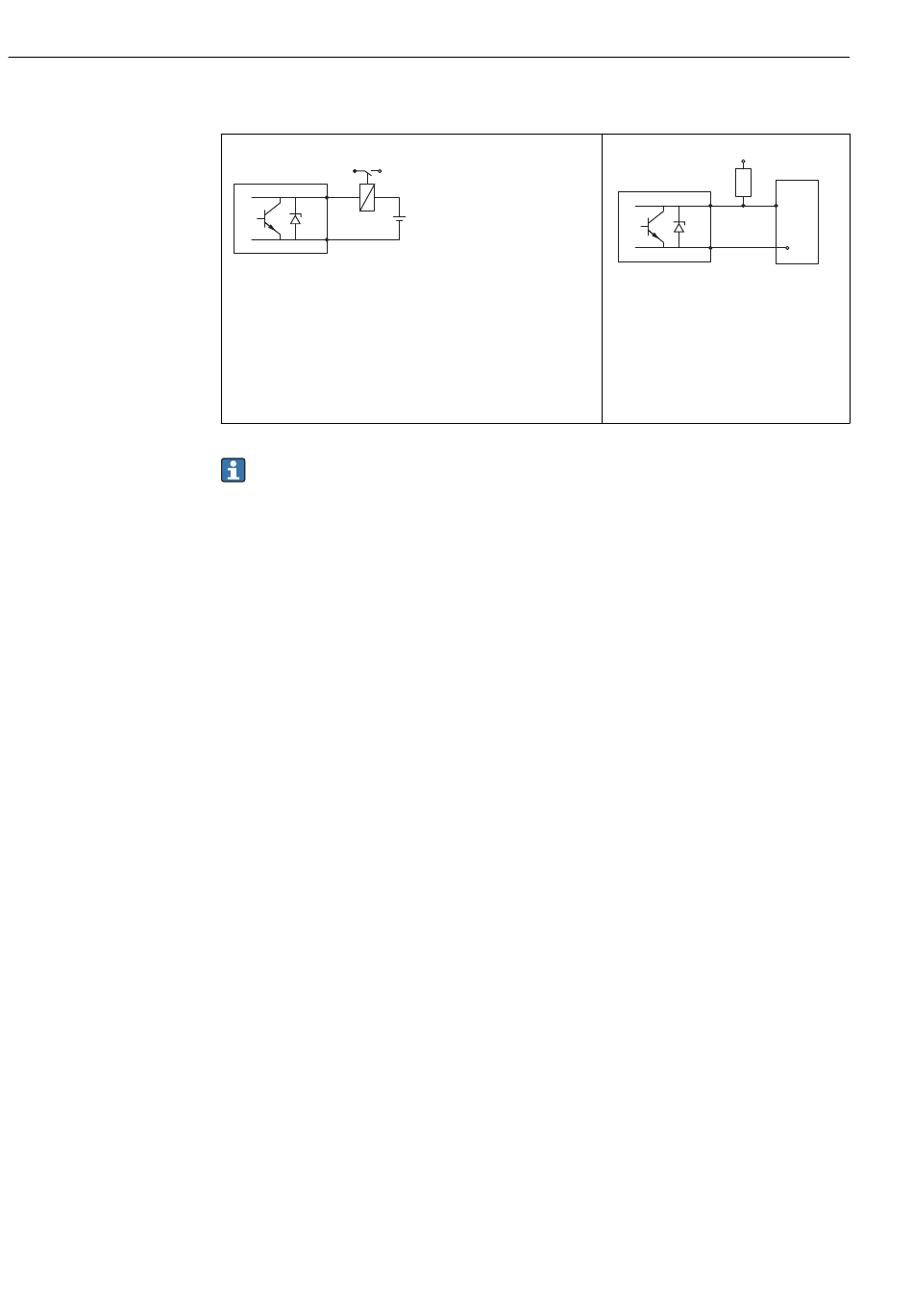

Beispiele zum Anschluss des Schaltausgangs
3+
+
-
4-
 19 Anschluss eines Relais
Geeignete Relais (Beispiele):
• Halbleiterrelais: Phoenix Contact OV-24DC/480AC/5 mit Hut-
schienenträger UMK-1 OM-R/AMS
• Elektromechanisches Relais: Phoenix Contact PLC-
RSC-12DC/21
Für eine optimale Störfestigkeit empfehlen wir die Beschaltung mit einem externen
Widerstand (Innenwidrstand des Relais bzw. Pull-up-Widerstand) von < 1 000 Ω.
Levelflex FMP56, FMP57 HART
3+
4-
A0015909
 20 Anschluss an einen Digitaleingang
1 Pull-up-Widerstand
2 Schalteingang
Endress+Hauser
+
1
2
A0015910
