Elektrischer Anschluss
50
4-Draht: 4-20mA HART (10,4...48 V
13
12
11
10
³ 250 W
1 2 3

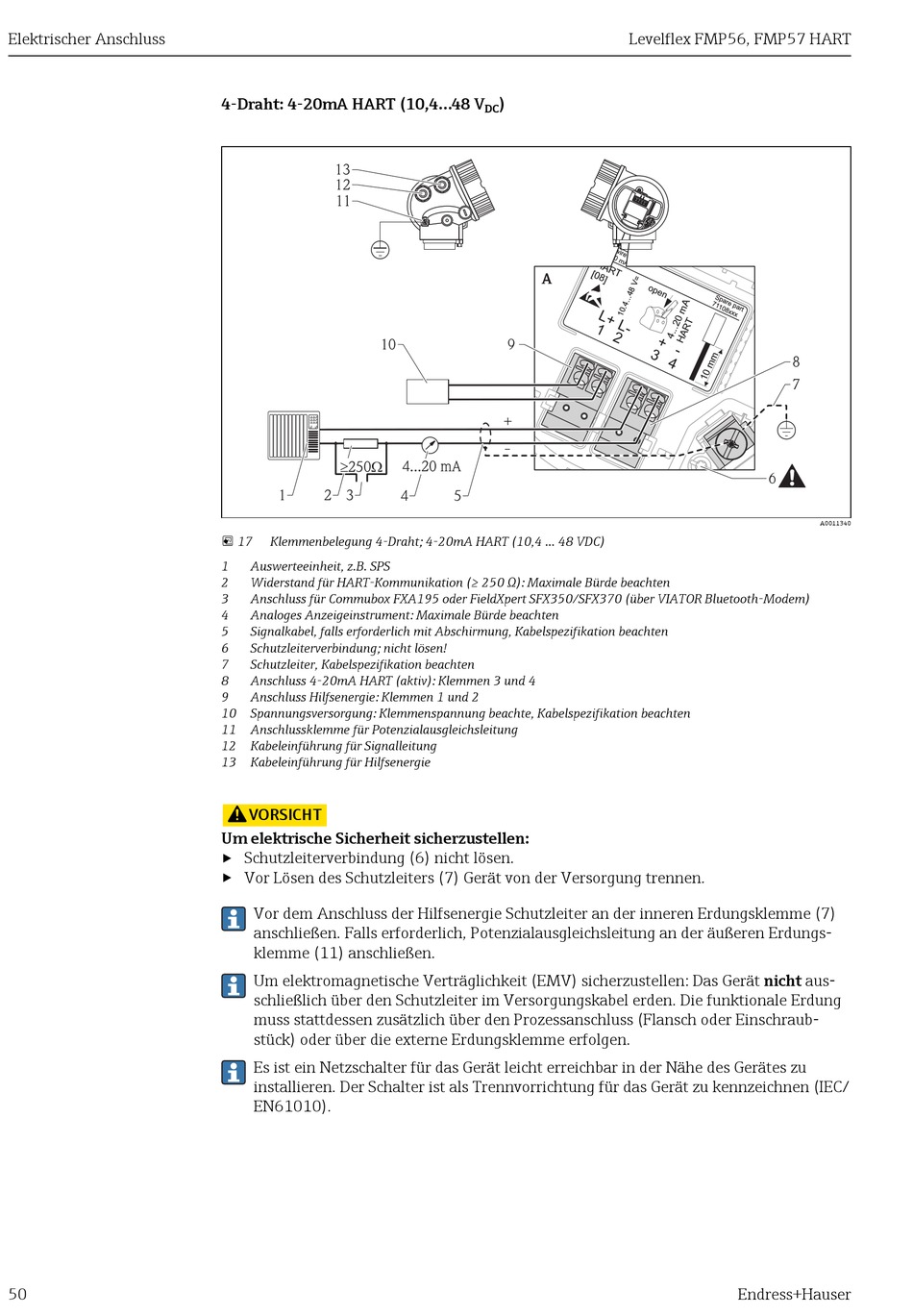

 17 Klemmenbelegung 4-Draht; 4-20mA HART (10,4 ... 48 VDC)
1 Auswerteeinheit, z.B. SPS
2 Widerstand für HART-Kommunikation (≥ 250 Ω): Maximale Bürde beachten
3 Anschluss für Commubox FXA195 oder FieldXpert SFX350/SFX370 (über VIATOR Bluetooth-Modem)
4 Analoges Anzeigeinstrument: Maximale Bürde beachten
5 Signalkabel, falls erforderlich mit Abschirmung, Kabelspezifikation beachten
6 Schutzleiterverbindung; nicht lösen!
7 Schutzleiter, Kabelspezifikation beachten
8 Anschluss 4-20mA HART (aktiv): Klemmen 3 und 4
9 Anschluss Hilfsenergie: Klemmen 1 und 2
10 Spannungsversorgung: Klemmenspannung beachte, Kabelspezifikation beachten
11 Anschlussklemme für Potenzialausgleichsleitung
12 Kabeleinführung für Signalleitung
13 Kabeleinführung für Hilfsenergie
VORSICHT
Um elektrische Sicherheit sicherzustellen:
‣
Schutzleiterverbindung (6) nicht lösen.
‣
Vor Lösen des Schutzleiters (7) Gerät von der Versorgung trennen.
Vor dem Anschluss der Hilfsenergie Schutzleiter an der inneren Erdungsklemme (7)
anschließen. Falls erforderlich, Potenzialausgleichsleitung an der äußeren Erdungs-
klemme (11) anschließen.
Um elektromagnetische Verträglichkeit (EMV) sicherzustellen: Das Gerät nicht aus-
schließlich über den Schutzleiter im Versorgungskabel erden. Die funktionale Erdung
muss stattdessen zusätzlich über den Prozessanschluss (Flansch oder Einschraub-
stück) oder über die externe Erdungsklemme erfolgen.
Es ist ein Netzschalter für das Gerät leicht erreichbar in der Nähe des Gerätes zu
installieren. Der Schalter ist als Trennvorrichtung für das Gerät zu kennzeichnen (IEC/
EN61010).
)
