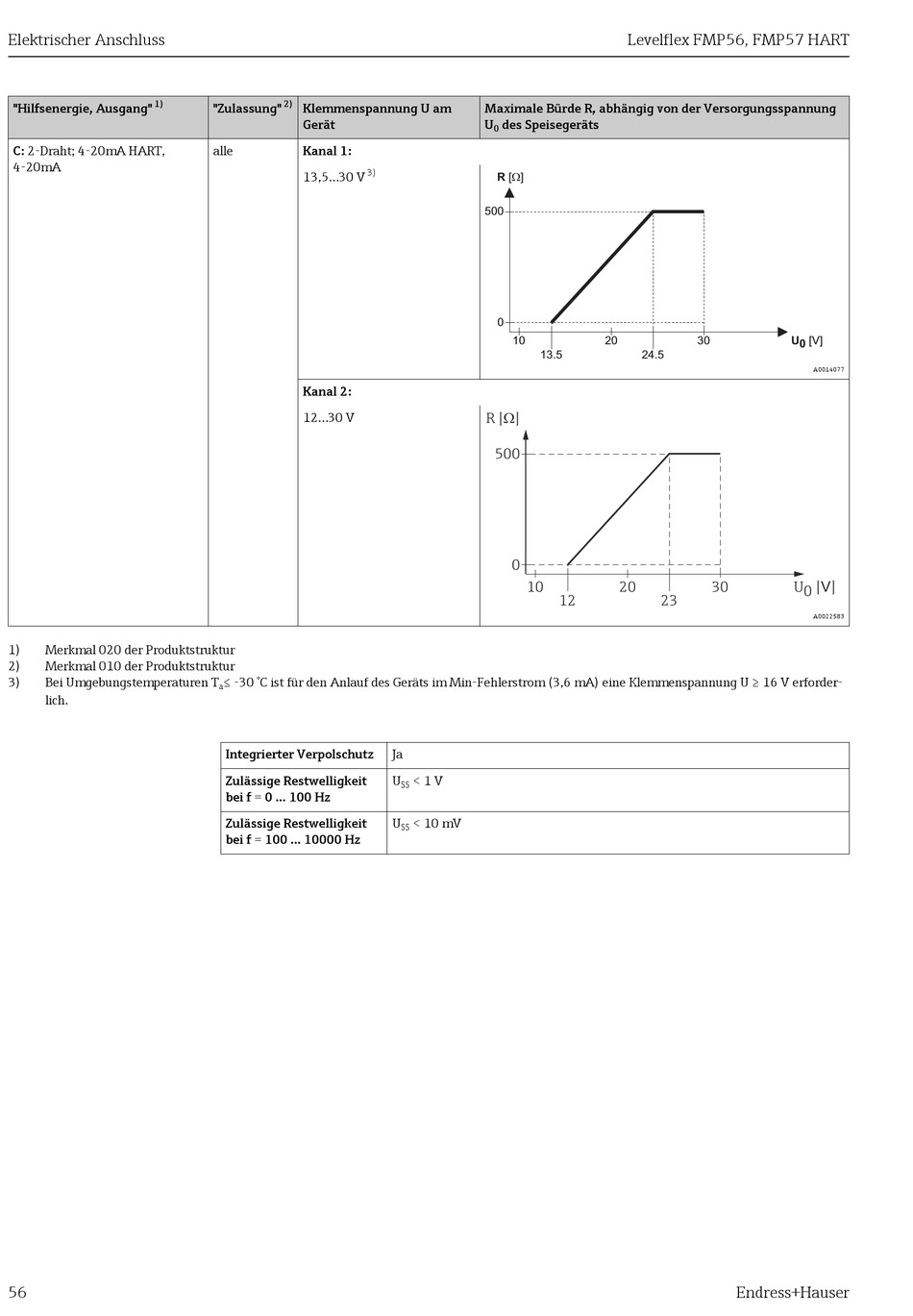

Endress+Hauser Levelflex FMP56 HART Betriebsanleitung Seite 56

Elektrischer Anschluss
1)
"Hilfsenergie, Ausgang"
C: 2-Draht; 4-20mA HART,
4-20mA
1) Merkmal 020 der Produktstruktur
2) Merkmal 010 der Produktstruktur
3) Bei Umgebungstemperaturen T
lich.
56
2)
"Zulassung" Klemmenspannung U am
Gerät
alle Kanal 1:
3)
13,5...30 V
Kanal 2:
12...30 V
≤ -30 °C ist für den Anlauf des Geräts im Min-Fehlerstrom (3,6 mA) eine Klemmenspannung U ≥ 16 V erforder-
a
Integrierter Verpolschutz
Zulässige Restwelligkeit
bei f = 0 ... 100 Hz
Zulässige Restwelligkeit
bei f = 100 ... 10000 Hz
Maximale Bürde R, abhängig von der Versorgungsspannung
U des Speisegeräts
0
R [ ] W
500
0
10
13.5
R [ ]
W
500
0
10
12
Ja
U < 1 V
SS
U < 10 mV
SS
Levelflex FMP56, FMP57 HART
20 30
24.5
20 30
23
Endress+Hauser
U 0 [V]
A0014077
U 0 [ ]
V
A0022583
