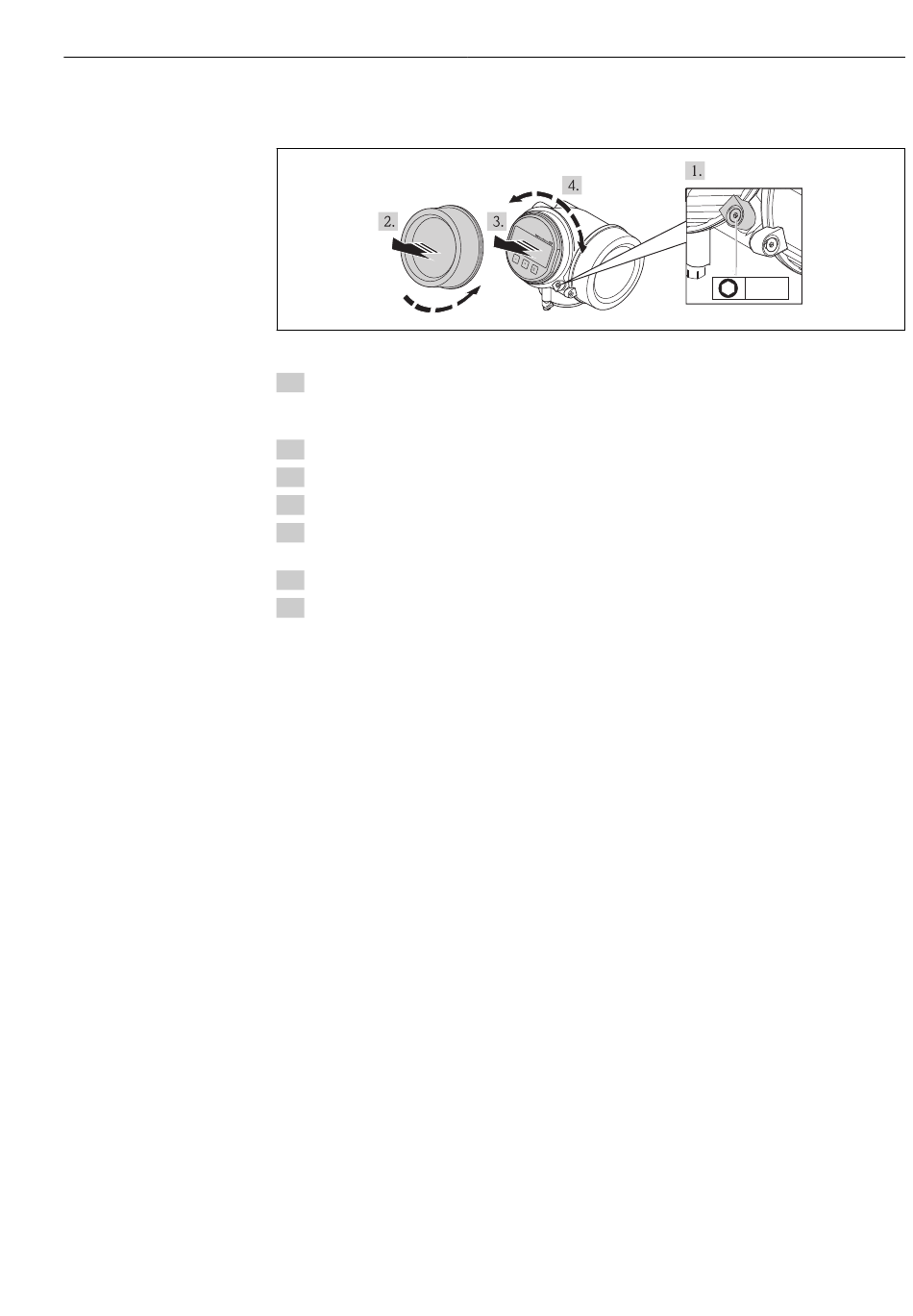

Anzeigemodul drehen

1. Falls vorhanden: Schraube der Sicherungskralle des Elektronikraumdeckels mit
Innensechskantschlüssel lösen und Sicherungskralle um 90° gegen den Uhrzeigersinn
schwenken.
2. Elektronikraumdeckel vom Messumformergehäuse abschrauben.
3. Anzeigemodul mit leichter Drehbewegung herausziehen.
4. Anzeigemodul in die gewünschte Lage drehen: Max. 8 × 45° in jede Richtung.
5. Spiralkabel in den Zwischenraum von Gehäuse und Hauptelektronikmodul hineinle-
gen und das Anzeigemodul auf den Elektronikraum stecken, bis es einrastet.
6. Elektronikraumdeckel wieder fest auf das Messumformergehäuse schrauben.
7. Sicherungskralle mit Innensechskantschlüssel anziehen (Drehmoment: 2,5 Nm).
