10.3 Füllstandmessung konfigurieren
R
LN

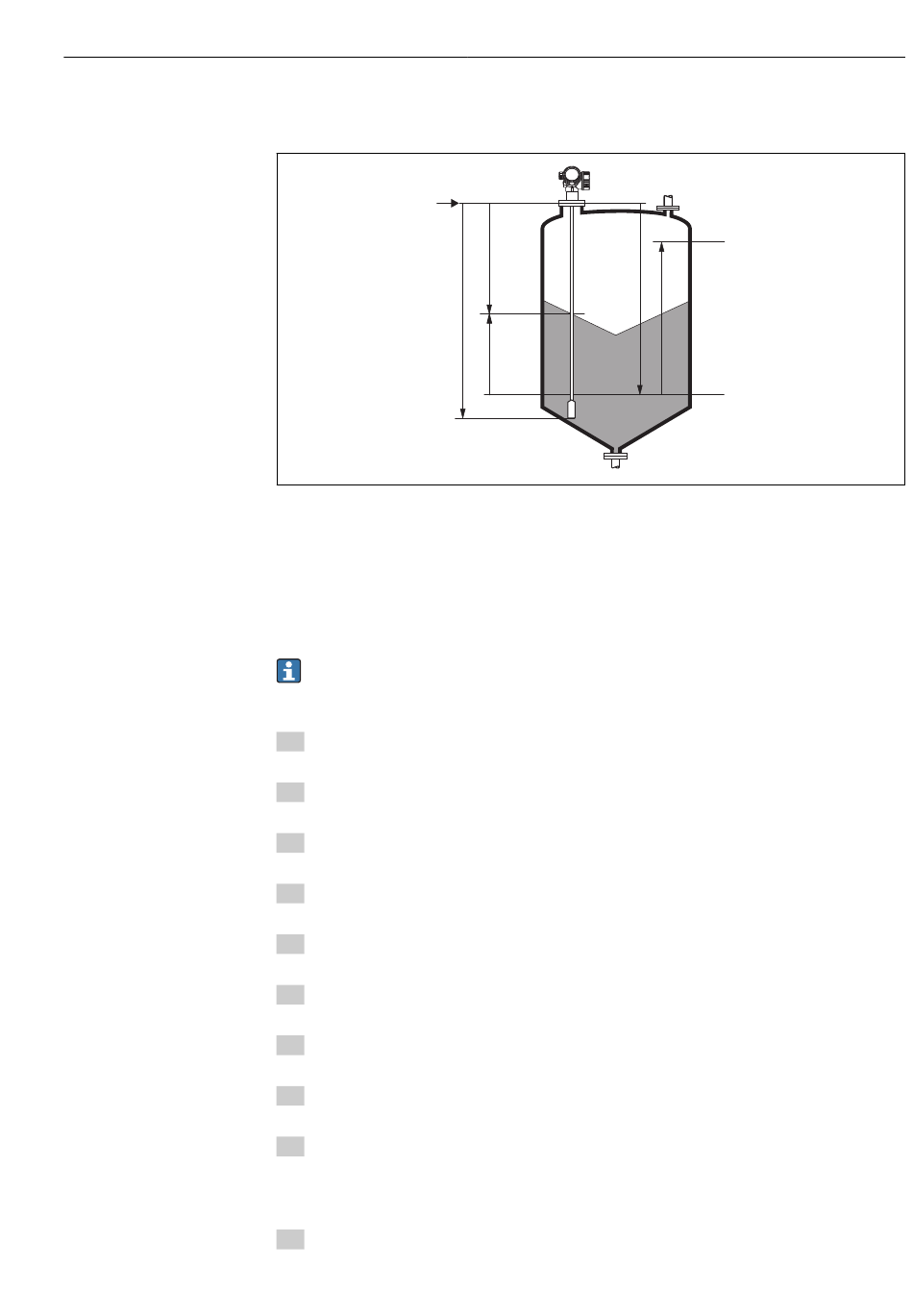

 25 Konfigurationsparameter zur Füllstandmessung in Schüttgütern
LN Sondenlänge
R Referenzpunkt der Messung
D Distanz
L Füllstand
E Abgleich Leer (= Nullpunkt)
F Abgleich Voll (= Spanne)
Ist bei Seilsonden der DK-Wert kleiner 7, dann ist eine Messung im Bereich des Straff-
gewichts nicht möglich. Der Leerabgleich E sollte in diesen Fällen höchstens LN -
250 mm (LN - 10 in) betragen.
1. Menü "Setup" → Messstellenbezeichnung
 Messstellenbezeichnung eingeben.
2. Navigieren zu: Menü "Setup" → Längeneinheit
 Längeneinheit wählen.
3. Navigieren zu: Menü "Setup" → Behältertyp
 Behältertyp wählen.
4. Navigieren zu: Menü "Setup" → Abgleich Leer
 Leerdistanz E angeben (Distanz vom Referenzpunkt R zur 0%-Marke).
5. Navigieren zu: Menü "Setup" → Abgleich Voll
 Volldistanz F angeben (Distanz von der 0%- zur 100%-Marke).
6. Navigieren zu: Menü "Setup" → Füllstand
 Anzeige des gemessenen Füllstands L.
7. Navigieren zu: Menü "Setup" → Distanz
 Anzeige der Distanz D zwischen Referenzpunkt R und Füllstand L.
8. Navigieren zu: Menü "Setup" → Signalqualität
 Anzeige der Signalqualität des ausgewerteten Füllstandechos.
9. Bei Bedienung über Vor-Ort-Anzeige:
Navigieren zu: Menü "Setup" → Ausblendung → Bestätigung Distanz
 Angezeigte Distanz mit tatsächlichem Wert vergleichen, um gegebenenfalls die
Aufnahme einer Störechoausblendungskurve zu starten.
10. Bei Bedienung über Bedientool:
D
E
L
Inbetriebnahme (über Bedienmenü)
100%
F
0%
A0012838
81
