Endress+Hauser Levelflex FMP56 HART Betriebsanleitung Seite 49

Levelflex FMP56, FMP57 HART
Endress+Hauser
2-Draht: 4-20mA HART, 4-20mA
14
13
12
+
1
–
9
+
2
–
3 5 6
+
1
–
9
+
2
–
3 5 6

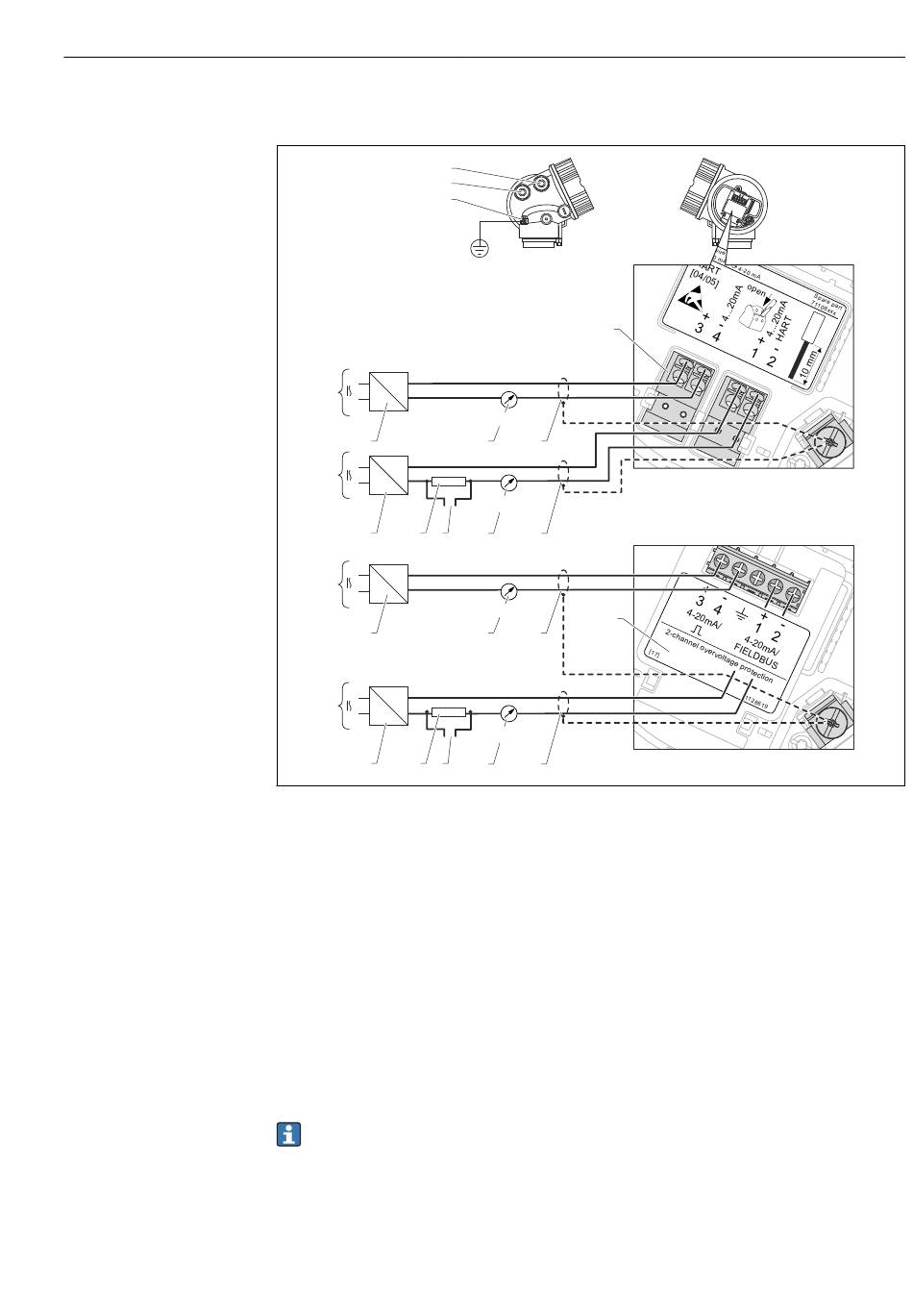

 16 Klemmenbelegung 2-Draht, 4-20mA HART, 4-20mA
A Ohne integrierten Überspannungsschutz
B Mit integriertem Überspannungsschutz
1 Anschluss Stromausgang 2
2 Anschluss Stromausgang 1
3 Hilfsenergie für Stromausgang 1 (z.B. RN221N); Klemmenspannung beachten
4 Kabelschirm; Kabelspezifikation beachten
5 Widerstand für HART-Kommunikation (≥ 250 Ω): Maximale Bürde beachten
6 Anschluss für Commubox FXA195 oder FieldXpert SFX350/SFX370 (über VIATOR Bluetooth-Modem)
7 Analoges Anzeigeinstrument: maximale Bürde beachten
8 Analoges Anzeigeinstrument: maximale Bürde beachten
9 Hilfsenergie für Stromausgang 2 (z.B. RN221N); Klemmenspannung beachten
10 Überspannungsschutz-Modul
11 Anschluss für Stromausgang 2: Klemmen 3 und 4
12 Anschlussklemme für Potenzialausgleichsleitung
13 Kabeleinführung für Stromausgang 1
14 Kabeleinführung für Stromausgang 2
Diese Variante ist auch für den einkanaligen Betrieb geeignet. In diesem Fall Strom-
ausgang 1 (Klemmen 1 und 2) verwenden.
A
11
+
-
4...20 mA
8 4
+
-
4...20 mA
7 4
B
+ +
-
4...20 mA
10
8 4
+
-
4...20 mA
7 4
Elektrischer Anschluss
A0013923
49
