Montage
42
*

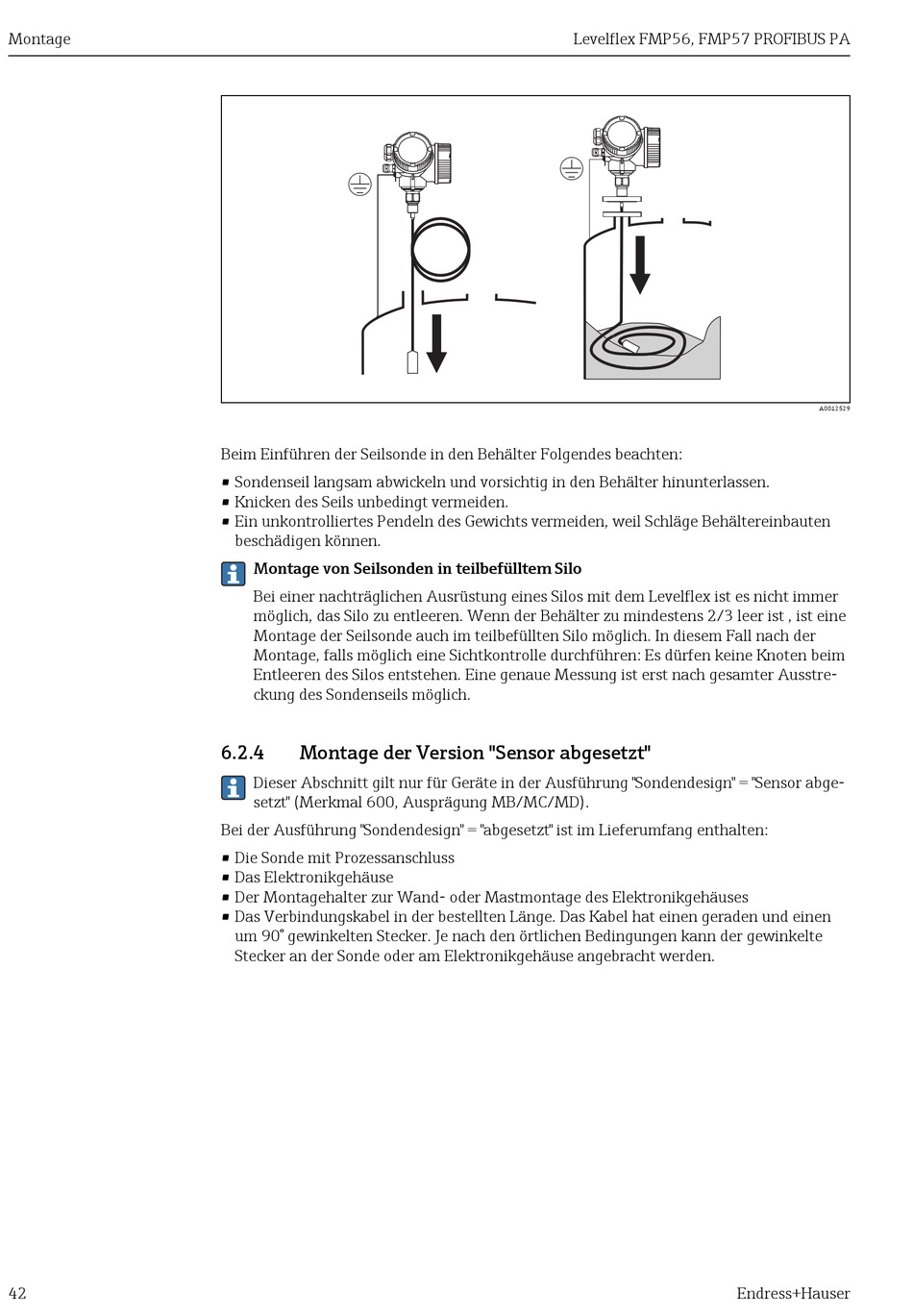

Beim Einführen der Seilsonde in den Behälter Folgendes beachten:
• Sondenseil langsam abwickeln und vorsichtig in den Behälter hinunterlassen.
• Knicken des Seils unbedingt vermeiden.
• Ein unkontrolliertes Pendeln des Gewichts vermeiden, weil Schläge Behältereinbauten
beschädigen können.
Montage von Seilsonden in teilbefülltem Silo
Bei einer nachträglichen Ausrüstung eines Silos mit dem Levelflex ist es nicht immer
möglich, das Silo zu entleeren. Wenn der Behälter zu mindestens 2/3 leer ist , ist eine
Montage der Seilsonde auch im teilbefüllten Silo möglich. In diesem Fall nach der
Montage, falls möglich eine Sichtkontrolle durchführen: Es dürfen keine Knoten beim
Entleeren des Silos entstehen. Eine genaue Messung ist erst nach gesamter Ausstre-
ckung des Sondenseils möglich.
6.2.4

Montage der Version "Sensor abgesetzt"

Dieser Abschnitt gilt nur für Geräte in der Ausführung "Sondendesign" = "Sensor abge-
setzt" (Merkmal 600, Ausprägung MB/MC/MD).
Bei der Ausführung "Sondendesign" = "abgesetzt" ist im Lieferumfang enthalten:
• Die Sonde mit Prozessanschluss
• Das Elektronikgehäuse
• Der Montagehalter zur Wand- oder Mastmontage des Elektronikgehäuses
• Das Verbindungskabel in der bestellten Länge. Das Kabel hat einen geraden und einen
um 90° gewinkelten Stecker. Je nach den örtlichen Bedingungen kann der gewinkelte
Stecker an der Sonde oder am Elektronikgehäuse angebracht werden.
