Oktanten
Primärmuster
10-ms-
Oktanten
Allgemeine Anwendung
Spotdurch-
Muster
messer
100 μm
10-ms-Oktanten
200 μm

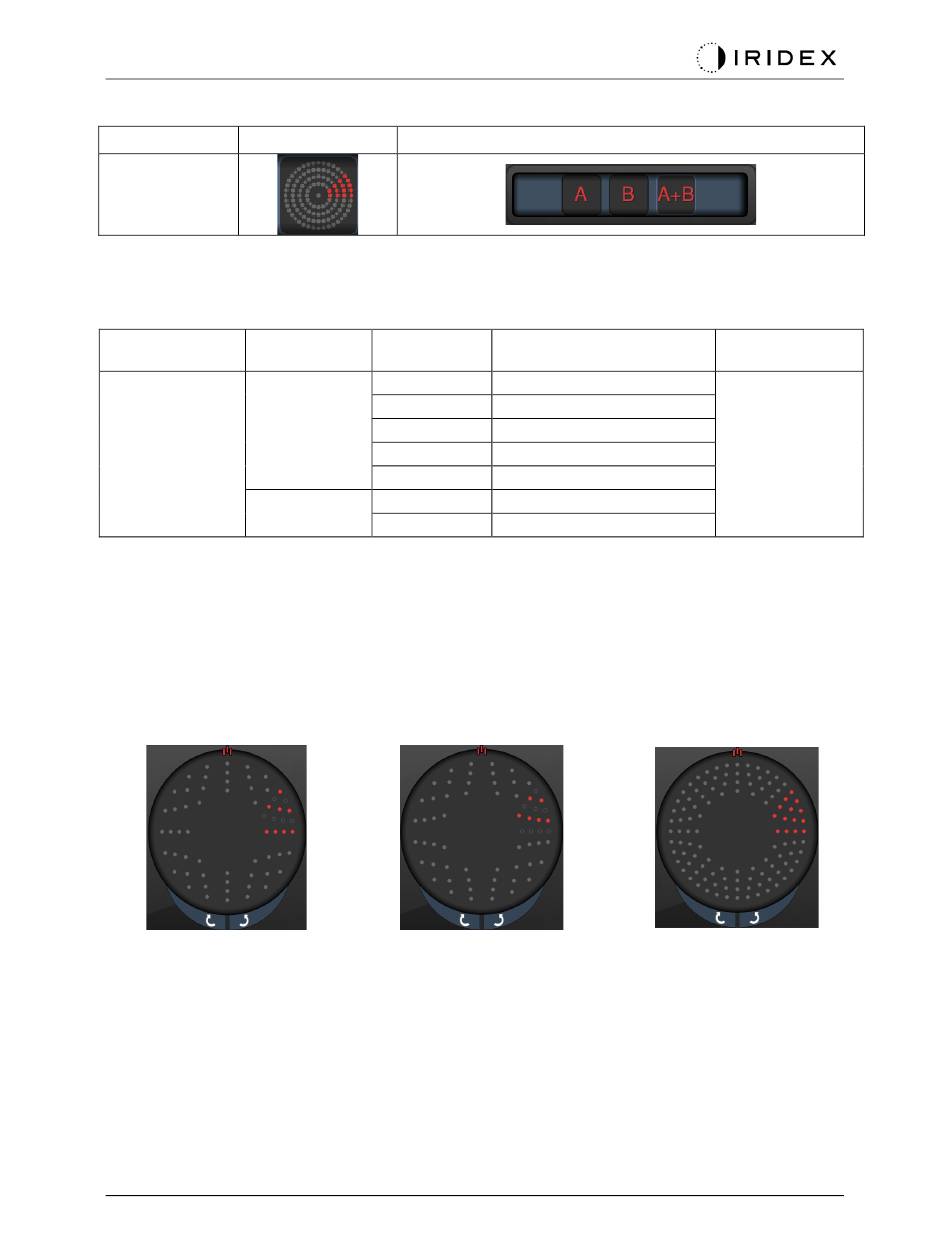

Das Oktanten-Muster steht in den drei Formaten A, B und A+B zur Auswahl (siehe oben).
Für das Muster können Teilmengen mit einem bis acht Oktanten (Format A und B) bzw. mit
einem bis vier Oktanten (Format A+B) ausgewählt werden. Auch der Spotdurchmesser,
der Abstand und der Radius sind einstellbar.
Zum Festlegen der Größe für das Oktanten-Musterformat die Schaltfläche A, B oder A+B
im Sekundärmusterbereich in der Oktantenmuster-Anzeige drücken. Zum Festlegen der
Oktantenanzahl den Finger um das Oktantenmuster herumziehen.
A
®
PASCAL Synthesis Ophthalmic Scanning Laser Systeme
88292-DE, Rev. D
Sekundärmuster
Radius
Abstand
(Innenring)
0,25 Ø 1.100 µm bis 1.600 µm
0,50 Ø 1.100 µm bis 1.500 µm
1,00 Ø 1.100 µm bis 1.400 µm
1,50 Ø 1.100 µm bis 1.200 µm
2,00 Ø 1.100 µm
0,25 Ø 1.100 µm bis 1.200 µm
0,50 Ø 1.100 µm
B
EpM (%)
15 bis 95
(Bestrahlungs-
dauer 10 ms)
10 bis 95
(Bestrahlungs-
dauer 15 ms)
A+B
