Nr. Daļa
7 Endoskopa pogas
1 un 2
8 Rotēšanas
vadības gredzens
9 Caurules savienojums
Ievadīšanas vads
10
Ievadāmā daļa
11 Saliecamā daļa
12 Distālais gals
13 Monitora savienotājs
14 Kabelis
15 Roktura
aizsargājošais pārsegs
16 Aizsargcaurule
17 Introdjūseris

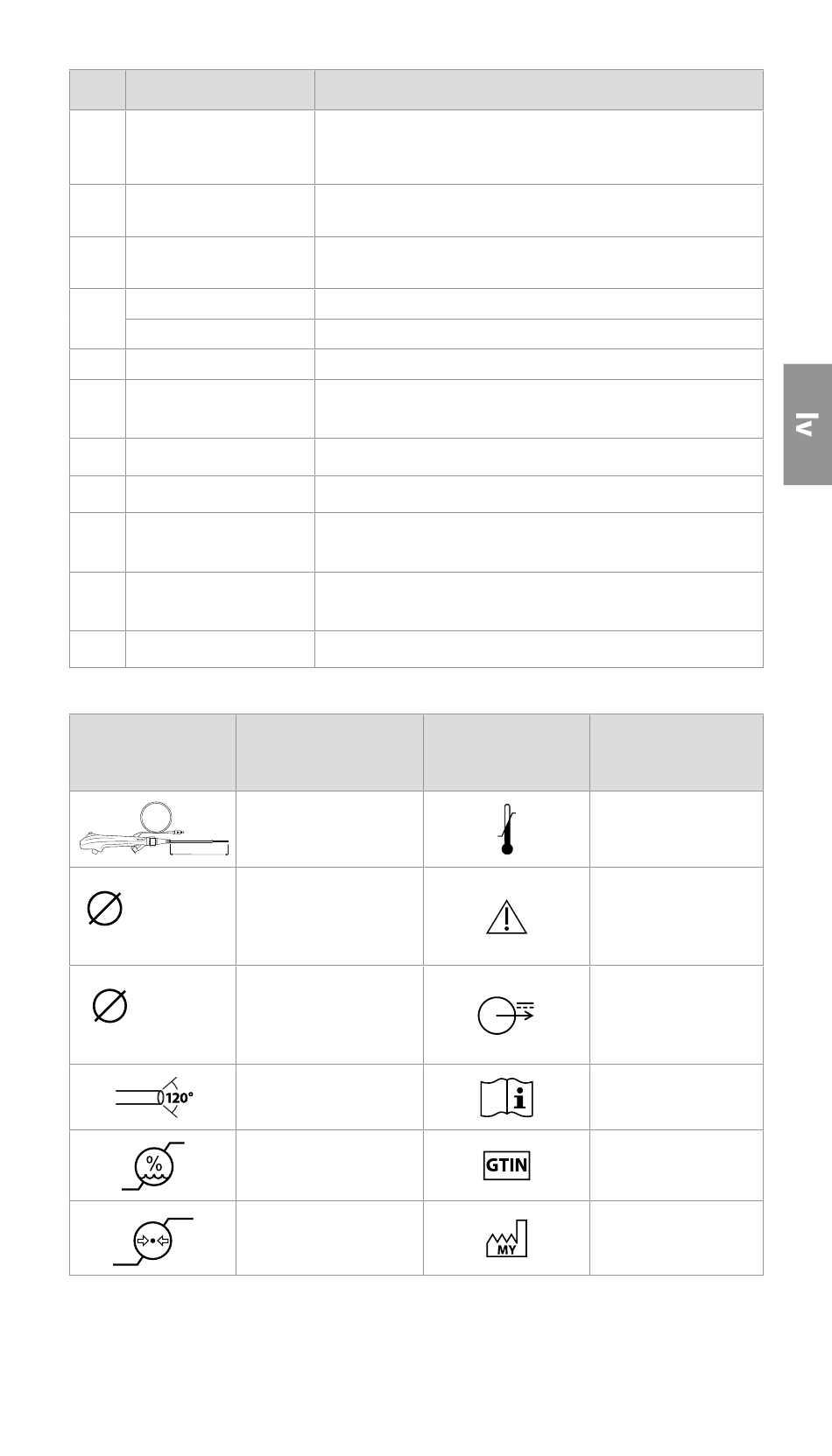

3. Lietoto apzīmējumu skaidrojums
aScope 5 Broncho
HD ierīcēm izman-
totie simboli
60 cm/23.6"
Maksimālais
ārējais diametrs
Minimālais
iekšējais diametrs
Funkcija
Atkarībā no displeja iestatījumiem abi tālvadības slēdži
ļauj ar rokturi tieši aktivizēt četras dažādas darbības,
piemēram, attēla vai video uzņemšanu, ARC, tuvināšanu.
Manipulācijas laikā ļauj rotēt ievadīšanas vadu.
Ļauj fiksēt caurules ar standarta savienotāju
manipulācijas laikā.
Elastīgs vads ievadīšanai elpceļos.
Tāds pats, kā ievadīšanas vads.
Kustīgā daļa.
Tajā ir kamera, gaismas avots (divi LED elementi),
kā arī darba kanāla izeja.
Izmanto savienošanai ar Ambu displeju.
Pārnes attēla signālu uz Ambu displeju.
Transportēšanas un uzglabāšanas laikā aizsargā vadības
sviru. Pirms lietošanas jānoņem.
Transportēšanas un uzglabāšanas laikā aizsargā
ievadīšanas vadu. Pirms lietošanas jānoņem.
Lai atvieglotu Luer Lock šļirču ieviešanu.
Apraksts
Ievadīšanas vada
darba garums.
Maksimālais
ievadīšanas daļas
platums (maksimālais
ārējais diametrs).
Kanāla minimālais
darba platums
(minimālais iekšējais
diametrs).
Skata lauks.
Mitruma ierobežojums.
Atmosfēras spiediena
ierobežojums.
aScope 5 Broncho
HD ierīcēm izman-
totie simboli
Apraksts
Temperatūras
ierobežojums.
Brīdinājums!
Nominālās izejas
jaudas simbols.
IFU (lietošanas
pamācības) simbols.
Pasaules tirdzniecī-
bas preces numurs.
Ražotājvalsts.
