In diesem Dokument bezieht sich der Ausdruck Endoskop ausschließlich auf Anweisungen für das Endoskop, während es sich bei dem Begriff System um Informationen handelt, die für das Endoskop, die kompatible Ambu Visualisierungseinheit sowie für Zubehörkomponenten wichtig sind. Wenn nicht anders angegeben, sind mit Endoskop alle Varianten des Endoskops gemeint.
Seite 43
Verwendung überwacht und überprüft werden. Möglicherweise ist eine Neuausrichtung oder eine Verlagerung der Ausstattung oder eine Abschirmung des genutzten Raums erforderlich. 23. Das Endoskop besteht aus den von Ambu gelieferten Teilen. Diese Teile dürfen nur durch Ambu autorisierte Teile ersetzt werden. Ein Nichtbeachten dieser Anweisungen kann zu Verletzungen des Patienten führen.

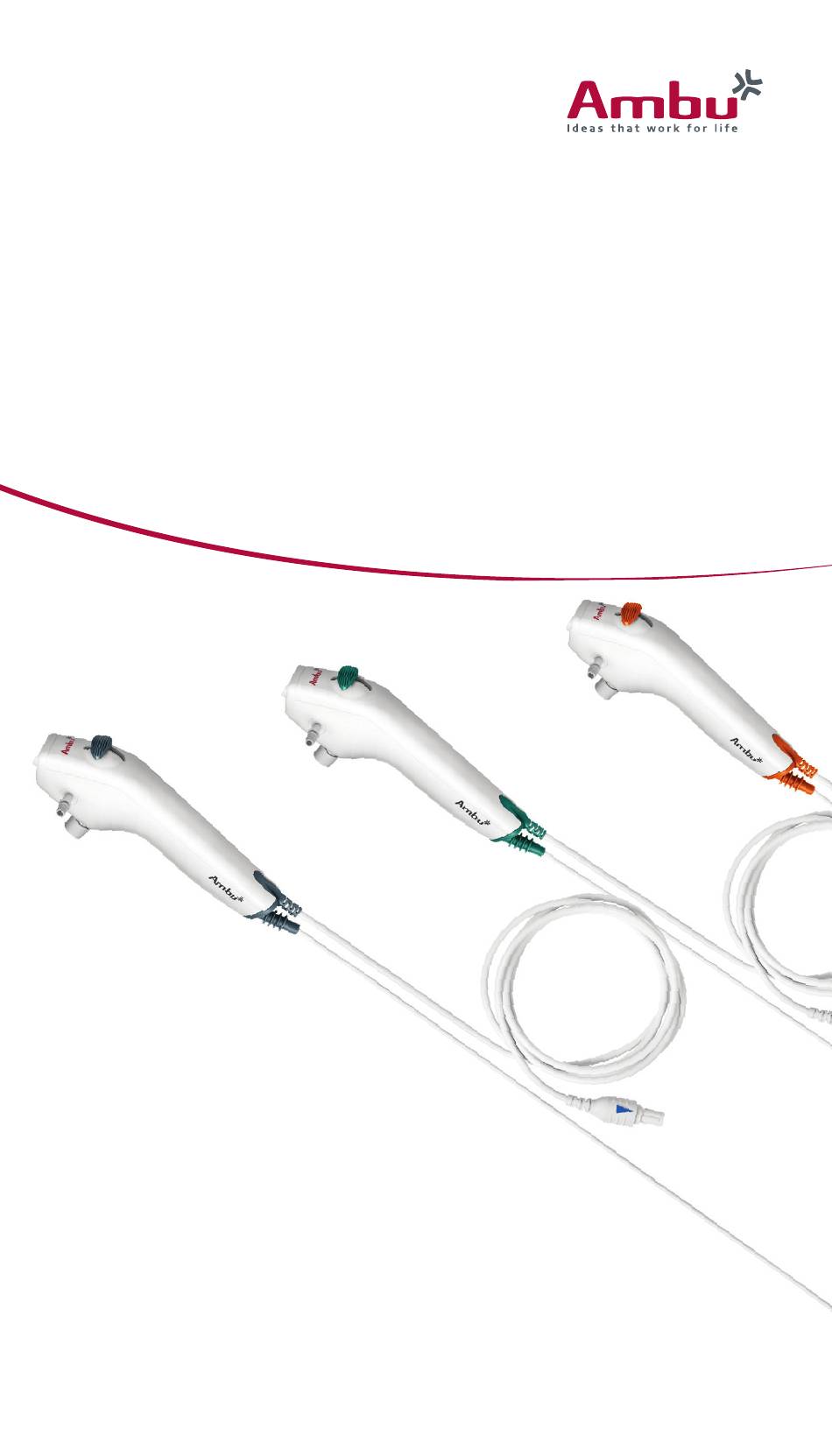

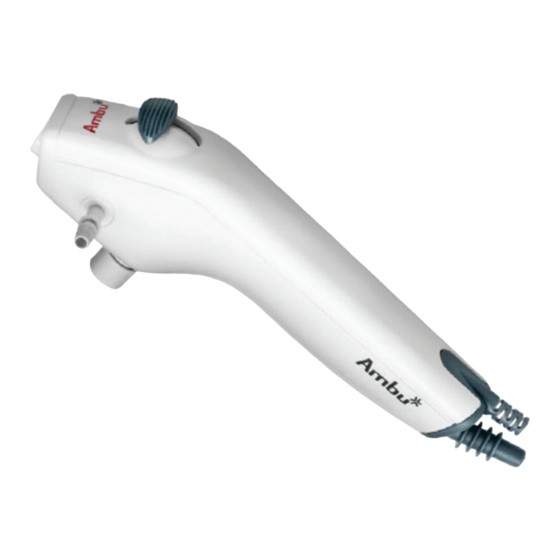

403001000 Ambu aScope 3 Regular 5.0/2.2 60 cm/23.6" 414001000 Ambu aScope 3 Large 5.8/2.8 Ambu aScope 3 Slim, Ambu aScope 3 Regular und Ambu aScope 3 Large sind nicht in allen Ländern erhältlich. Bitte wenden Sie sich an Ihren Vertriebspartner vor Ort. Produktbezeichnung Farbe Außendurchmesser...
Seite 45
Minimaler ETT- Kleinste Mindestbreite Innendurchmesser DLT-Größe EZ-Arbeitskanal Ambu aScope 3 Slim 5,0 mm 35 Fr bis zu 1,2 mm Ambu aScope 3 Regular 6,0 mm 41 Fr bis zu 2,0 mm Ambu aScope 3 Large 7,0 mm bis zu 2,6 mm Absaugvorrichtungen – Saugrohr mit Durchmessern von 6,5 mm bis 9,5 mm.
ABNT NBR IEC 60601-1, ABNT NBR IEC 60601-1-2, ABNT NBR IEC 60601-2-18. Gilt für Ambu® aScope™ 3 und Ambu® aView™ Visualisierungseinheit. Globale Artikelnummer. Produktionsland. Nicht verwenden, falls die Schutzhülle des Produkts oder die sterile Verpackung beschädigt ist. Eine vollständige Liste der Symbolerklärungen finden Sie auf ambu.com...
Überprüfung des Bildes Schließen Sie den Stecker des Endoskopkabels an den entsprechenden Anschluss an der kompa- tiblen Ambu Visualisierungseinheit an. Bitte achten Sie darauf, dass die Farben identisch sind und dass die Pfeile in eine Linie gebracht werden. Stellen Sie sicher, dass ein Live-Bild auf dem Bildschirm angezeigt wird, indem Sie die distale Spitze des Endoskops auf ein Objekt richten, z. B.
Entfernen des Endoskops 8 Achten Sie beim Entfernen des Endoskops darauf, dass sich der Steuerhebel in der neutralen Position befindet. Ziehen Sie das Endoskop langsam heraus und behalten Sie dabei das Live-Bild auf der Ambu Visualisierungseinheit im Auge. 4.3. Nach der Anwendung Sichtprüfung ...
Seite 49
– DIN EN 60601-1 Medizinische elektrische Geräte – Teil 1: Allgemeine Festlegungen für die Basissicherheit einschließlich der wesentlichen Leistungsmerkmale – EN 60601-2-18 Medizinische elektrische Geräte – Teil 2–18 Besondere Festlegungen für die grundle- gende Sicherheit und wesentliche Leistungsmerkmale von endoskopischen Geräten 5.2. Ambu aScope 3 – Technische Daten Einführungsschlauch Ambu Ambu...
In der gelben Gehen Sie zum Live-Bild zurück, Registerkarte indem Sie die blaue Registerkarte drü- „Dateiverwaltung“ cken oder führen Sie bei der Ambu wird ein aufgezeichnetes Visualisierungseinheit einen Neustart Bild angezeigt. durch, indem Sie die Einschalttaste mindestens 2 Sekunden lang gedrückt halten.
Seite 51
Problem Mögliche Ursache Empfohlene Maßnahme Schlechte Bildqualität. Blut, Speichel o. ä. auf der Reiben Sie die distale Spitze sanft Linse (distale Spitze) an der Schleimhaut. Wenn die Linse auf diese Weise nicht gereinigt wer- den kann, entfernen Sie das Endoskop und reinigen Sie die Linse mit steriler Gaze.
