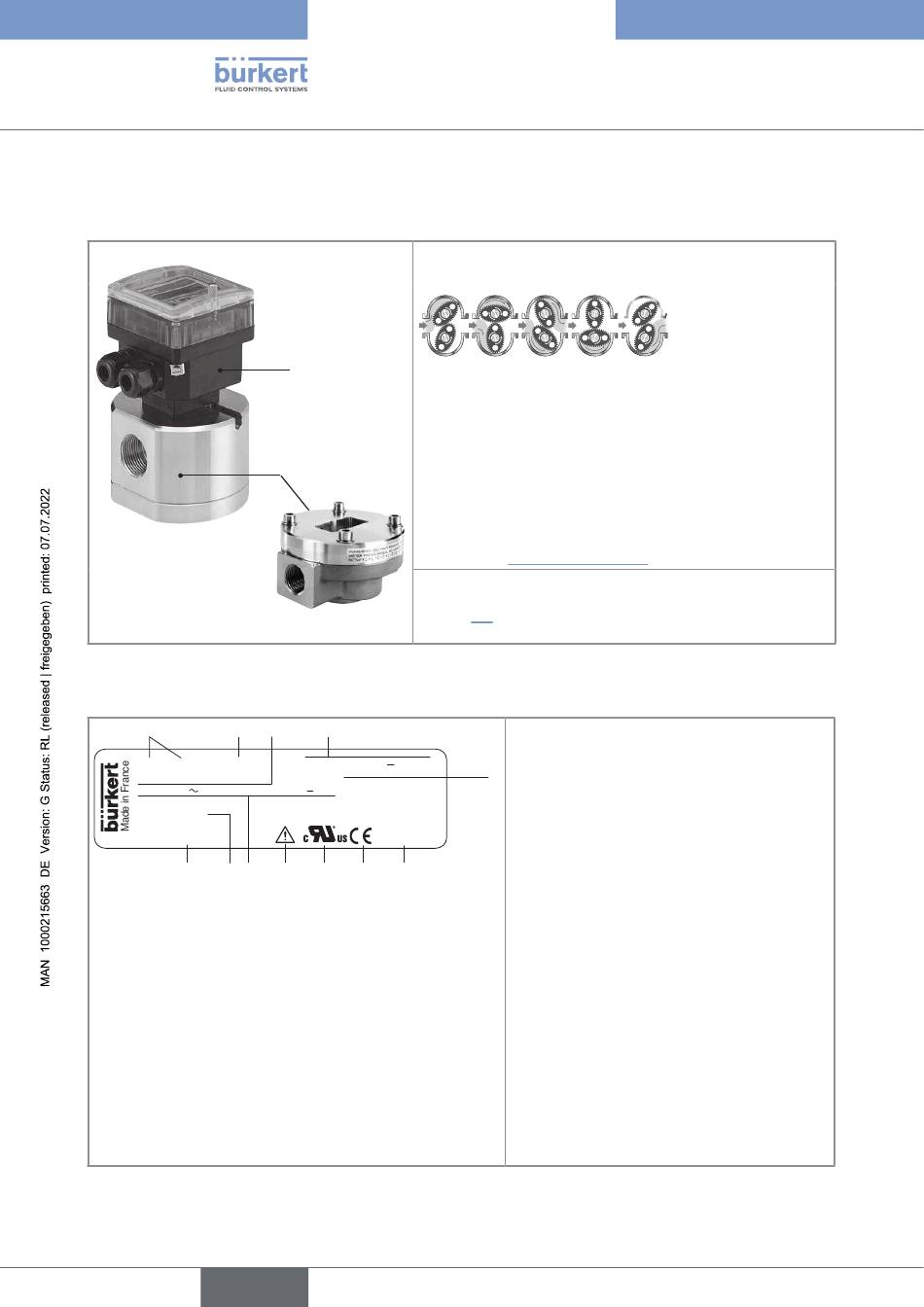

5.6 Aufbau des Durchflusstransmitters SE35 mit Sensor-
Fitting S070 oder S077
S077
5.7

Beschreibung des Typschilds

1
FLOW SE35/8035 HALL
Output: 1x4-20mA
2xRel: 30V and 42V peak or 60V ... max.
S/N 11 026
00553433
12
Bild 1: Typschild des Geräts (Beispiel)
14
B
A
S070
2 3 4
SUPPLY: 12-36V ... 70 mA
IP65
W44MG
11 10 9 8 7
Deutsch
A: einem Sensor-Fitting S070 oder S077 einschließlich
Durchflusssensor mit Ovalrädern.
Die integrierten, durch den Fluss in Rotation versetzten
Magnete in den Ovalrädern erzeugen Impulse, deren Fre-
quenz proportional zum Volumen der Flüssigkeit ist. Ein für
jede Rohrleitung (Material und Durchmesser) spezifischer
Umrechnungskoeffizient ist erforderlich, um den zum jew-
eiligen Messwert gehörigen Durchflusswert zu bestimmen.
Der Umrechnungskoeffizient (K-Faktor) mit der Einheit
Impulse/Liter ist in der Bedienungsanleitung des verwen-
deten Sensor-Fittings S070 oder S077 angegeben, ver-
fügbar unter country.burkert.com
B: einem Durchflusstransmitter Typ SE35 (Siehe
Kapitel 5.4)
1. Gemessener Prozesswert und Typ des
Geräts
2. Art des Sensors
5
3. Daten des Stromausgangs
4. Spannungsversorgung und maximale
Stromaufnahme
6
5. Schutzart des Geräts
6. Herstellungscode
7. Konformitäts-Kennzeichnung
8. Zertifizierung
9. Warnung: Bevor das Gerät benutzt wird,
die in der Bedienungsanleitung beschrie-
benen technischen Daten berücksichtigen.
10. Daten des Relaisausgangs
11. Seriennummer
12. Artikelnummer
Typ 8025 – 8035 – SE35
Beschreibung
