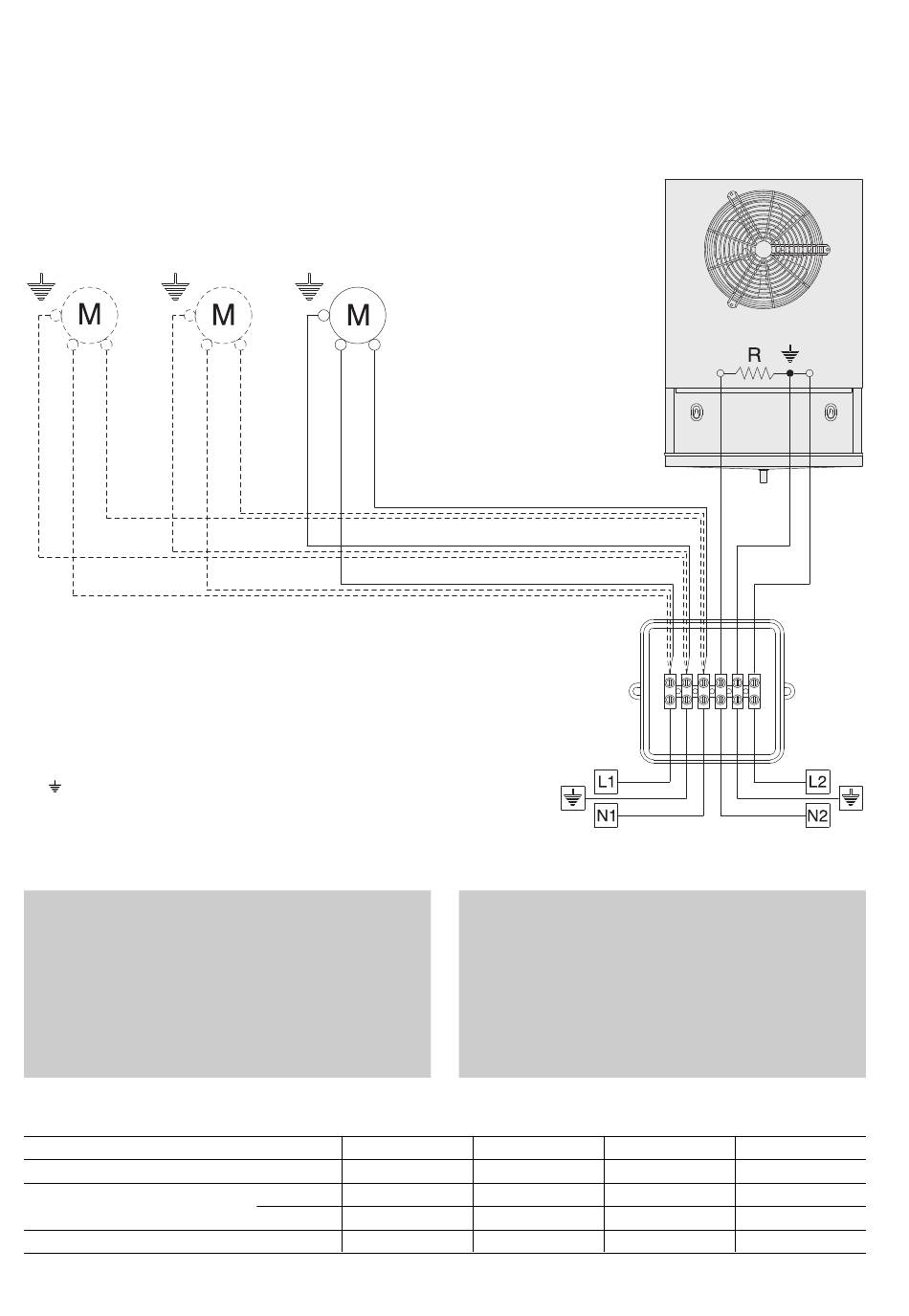

EP/B Schema di collegamento e assorbimento dei motoventilatori
e delle resistenze elettriche di sbrinamento
M = motoventilatori
R = resistenza di sbrinamento
L1 = marrone
N1= blu
L2-N2 = nero
= giallo/verde
L1-N1 = linea di alimentazione dei motoventilatori 230V/1/50Hz
L2-N2 = linea di alimentazione delle resistenze elettriche 230V/1/50Hz
Attenzione
Seguire rigorosamente gli schemi elettrici riportati per evitare il danneg-
giamento del motore.
Prima di utilizzare sistemi di regolazione del numero di giri dei motori
verificare la compatibilità con i motori stessi, sistemi non compatibili
possono generare rumorosità e danneggiamenti; il costruttore non si
assume responsabilità alcuna sulle prestazioni dei modelli equipaggiati
con sistemi di regolazione.
Modello EP
Motoventilatori
Assorbimento motoventilatori
Assorbimento delle resistenze
4
www.modinecoolers.com
80 - 81
N° x ø mm
1 x 230
A
0,35
W
53
W
300
Attenzione
È d'obbligo l'applicazione di opportuni sistemi di protezione termica
sulle linee di alimentazione.
Provvedere periodicamente alla verifica delle funzionalità di tutte le resi-
stenze per evitare accumuli dannosi di ghiaccio sui modelli.
Il costruttore non risponde in alcun modo di difettosità create da malfun-
zionamenti non rilevati.
101
1x 230
0,35
53
300
201
301
2 x 230
3 x 230
0,70
1,05
106
159
600
900
