4 Montage und Anschluß des Vergasers
Die Standart Bedüsung für den Vergaser ist Hauptdüse 122, je nach
Witterungsbedingungen ist eine größere oder kleinere Hauptdüse nötig.
Im Hauptdüsensatz sind folgende Hauptdüsen enthalten: 115-118- 120-122-125-128-
130
Um den Öffnungsweg des Vergaserschiebers zu limitieren muß die
Vergaseranschlagshülse Teile Nr. 251730 (Pos. 1) installiert werden
Hinweis: Für die Installation des Gasseilzuges verweisen wir auf
die EINBAUHINWEISE und BETRIEBSANLEITUNG
für FR 125 MAX/Junior und Mini MAX Motoren,
welches Lieferumfang des Basismotors FR 125 Junior
MAX ist.

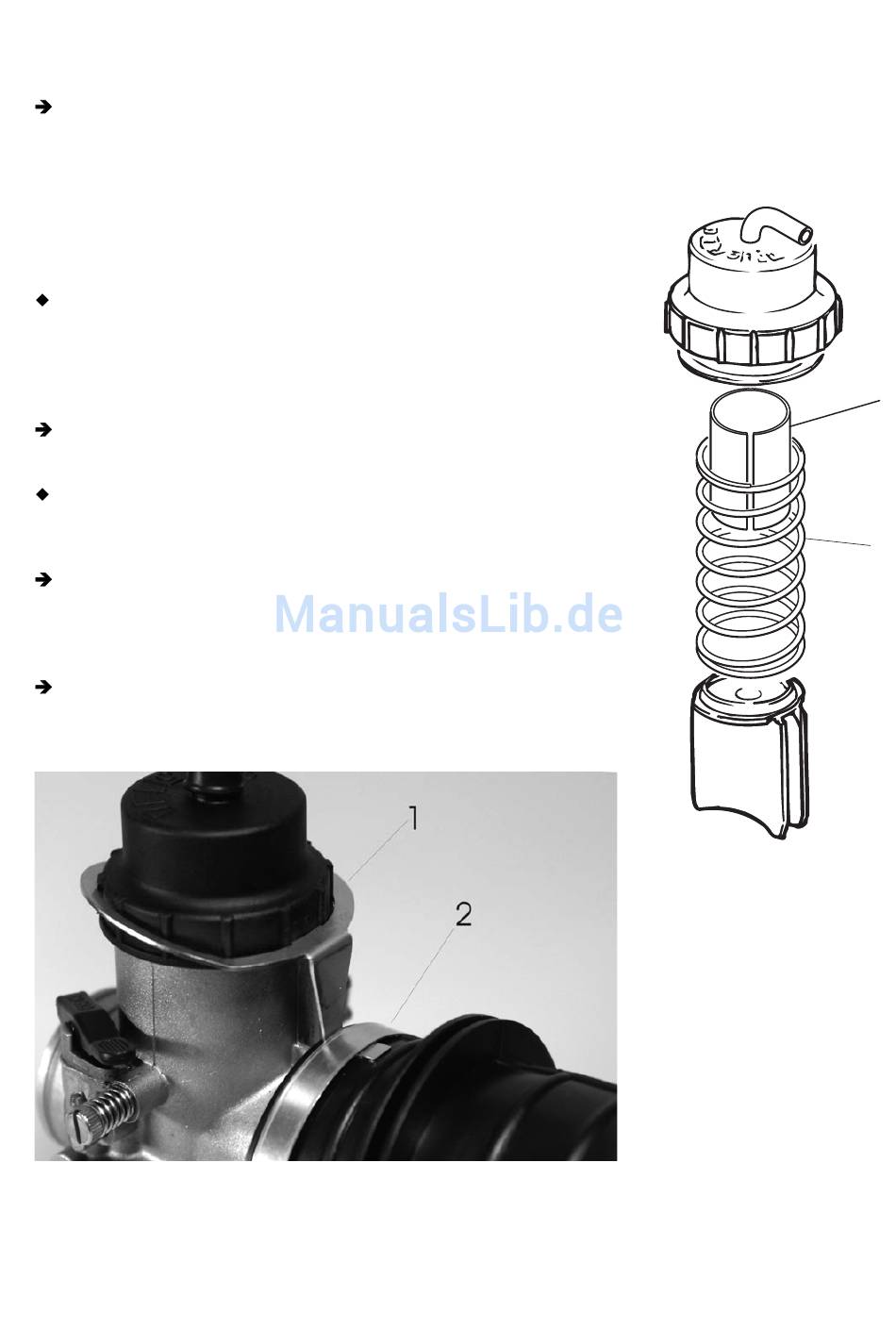

Installieren Sie die Vergaseranschlagshülse (1) in den
Schieberdeckel wie in Bild 2 ersichtlich.
Achtung: Die Feder (2) für die Rückstellung des Gasschiebers
drückt auf den Deckel des Vergasers, wodurch dieser
bei der Demontage abspringen kann.
Das Fixierblech 251790 wird auf den Schieberdeckel
des Vergasers Montiert, (siehe Bild 3) somit ist ein
mögliches aufdrehen des Schieberdeckels während
des Fahrbetriebes nicht möglich.
Installieren Sie das Fixierblech (1) wie in Bild 3
ersichtlich, das Fixierblech wird mit der Schelle (2) für
den Dämpferstuzen mitgeschraubt und somit befestigt.
