8.8 Technische Daten
Befestigungsklammer BWT
Artikel-
Klammer
Nr.
Bracket
Part No.
BB05 34BB05
BB08 34BB08
BB080 34BB080
BB15 34BB15
BB10 34BB10
BB25 34BB25
BB35 34BB35
BB45 34BB45
Hinweis: Für die Typen B35-090 und B120-060 bis B120-120 sollten zwei Halter verwendet werden.
Note: We recommend using two brackets for types B35-090 and B120-060 up to B120-120.
All manuals and user guides at all-guides.com
Für BWT Typ
A B
For BWT type
101 mm 223 mm
3.98 in 8.78 in
101 mm 346 mm
3.98 in 13.62 in
108 mm 355 mm
4.25 in 13.98 in
101 mm 500 mm
3.98 in 19.69 in
146 mm 323 mm
5.75 in 12.72 in
146 mm 558 mm
5.75 in 21.97 in
270 mm 426 mm
10.63 in 16.77 in
270 mm 558 mm
10.63 in 21.97 in
BX340001, 10/2010
8.8 Technical Data

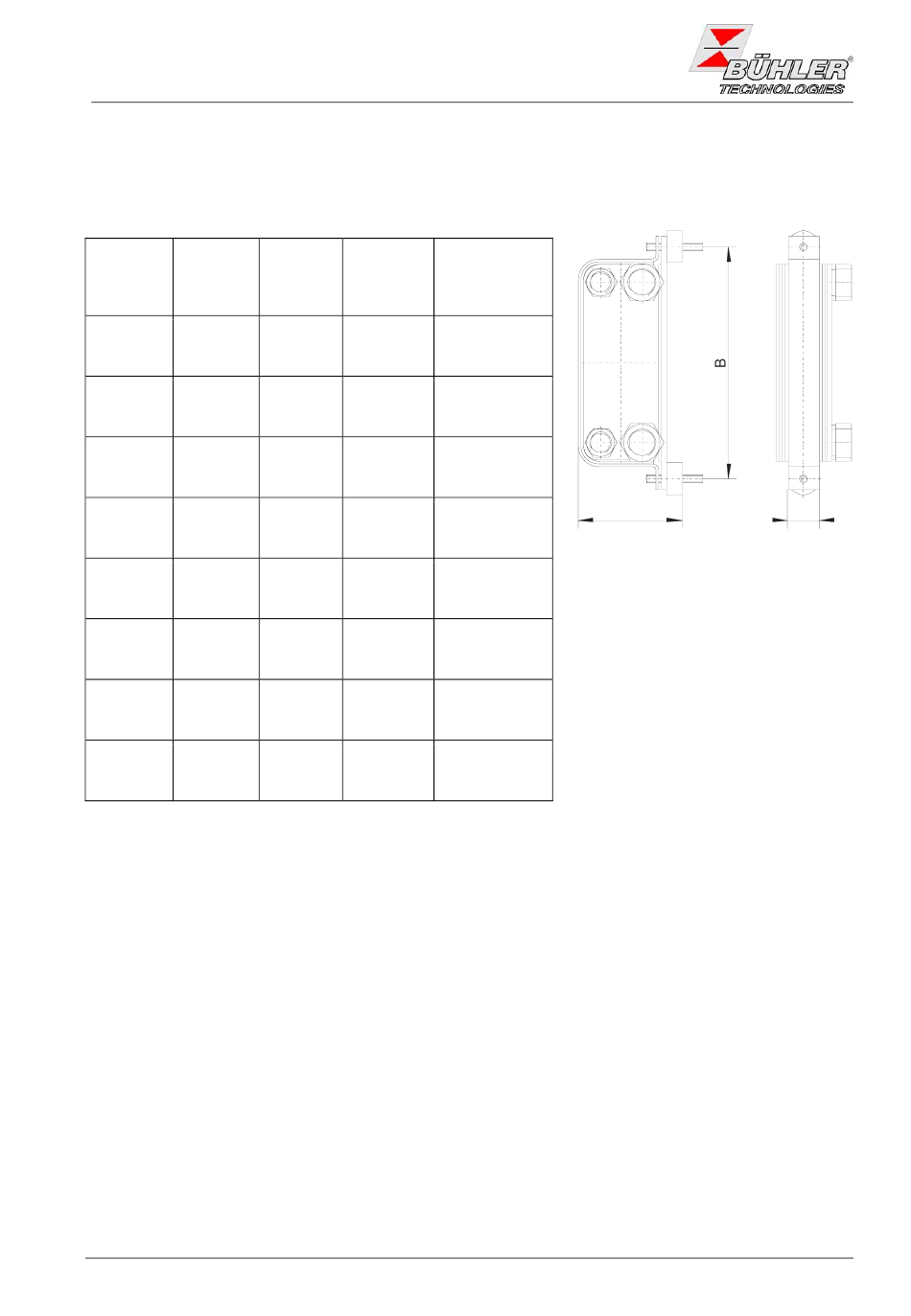

Mounting Brackets BWT
B05x...
B08x010
B08x020
B08x030
A
B15x...
B10x...
B25x...
B35x...
B45x...
Art. Nr. 34001
M8
30 (1.18)
23
