Anschluss: X40 - Rs485 Schnittstelle - SEW-Eurodrive MAXO-RG-BMS Betriebsanleitung

10
Produktbeschreibung
Produktbeschreibung
10.4.2

Anschluss: X40 - RS485 Schnittstelle

32
Betriebsanleitung [27779203/DE] - MAXO-RG-BMS

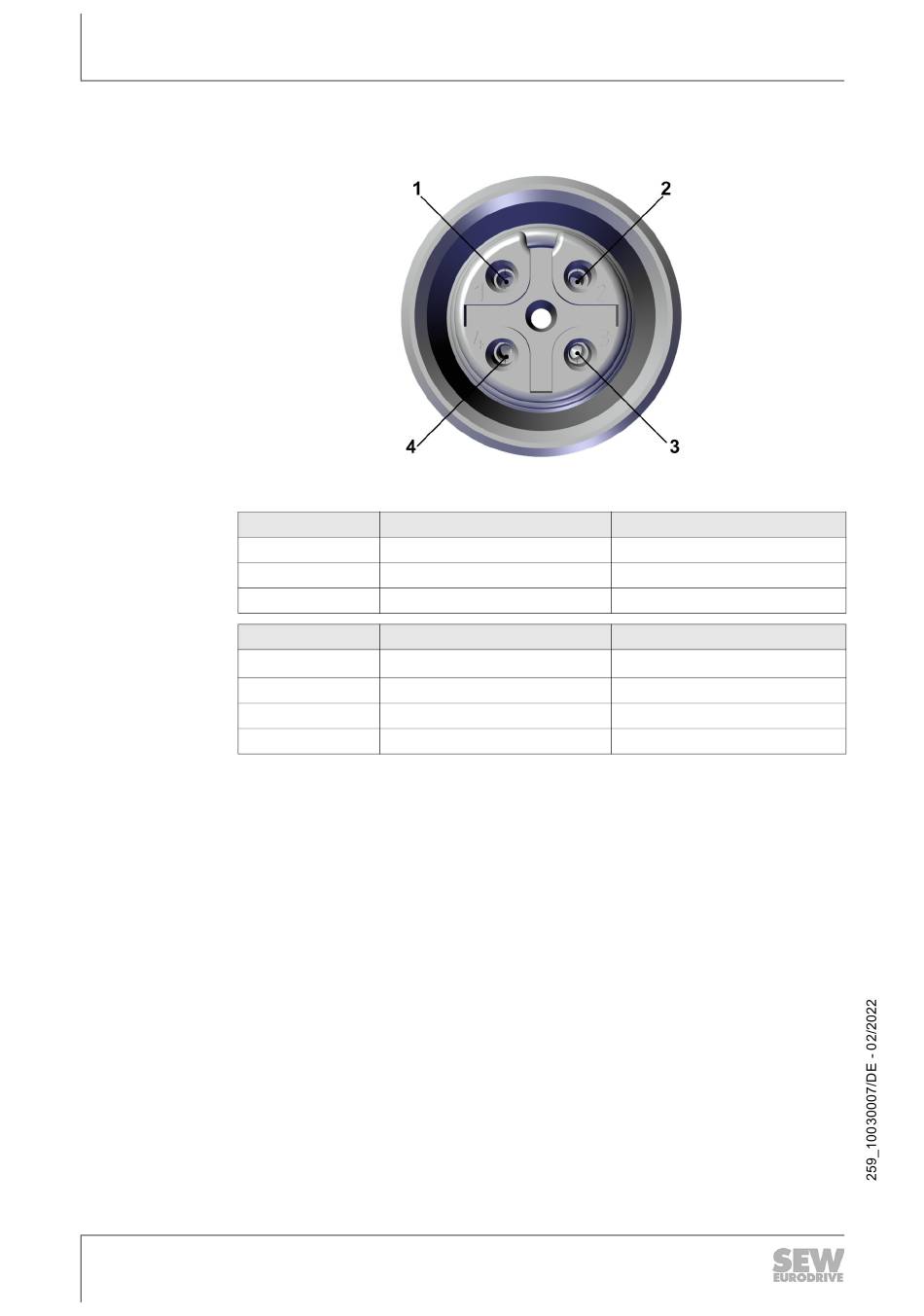

Abb. 10-5 Anschluss X40
Typ Beschreibung
Anschluss X40 M12, 4polig, A-codiert, Buchse
Schnittstelle Absolutwertsensor
Kabellänge < 3 m (Sensorkabel)
Pin Funktion
1 +U
B
2 RS485_A
3 GND
4 RS485_B
Bemerkung
-
-
-
Bemerkung
Versorgungsspannung +24 VDC
Kommunikation
Versorgungsmasse
Kommunikation
