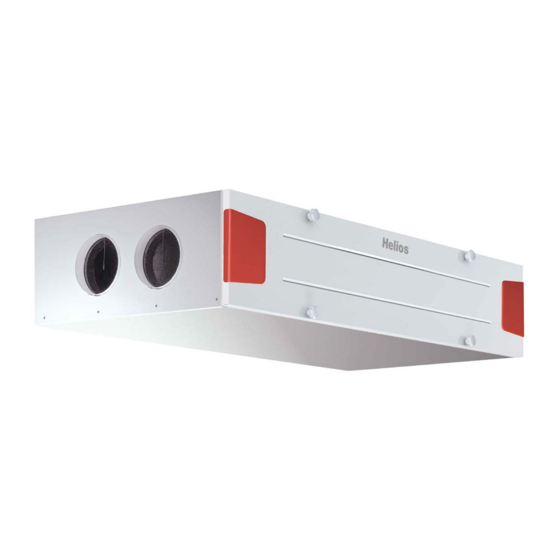

- Seite 1 Helios Ventilatoren MONTAGE- UND BETRIEBSVORSCHRIFT Nr. 82 506.002 Kompakte Deckengeräte KWL EC 220 D Pro R KWL EC 220 D Pro L - Wärmerückgewinnung und EC-Technik für zentrale Be- und Entlüftung.
-
Seite 2: Inhaltsverzeichnis
DEUTSCH Helios Ventilatoren MONTAGE- UND BETRIEBSVORSCHRIFT Inhaltsverzeichnis KAPITEL 1. ALLGEMEINE MONTAGE- UND BETRIEBSHINWEISE ........Seite 1 Wichtige Informationen . -
Seite 3: Kapitel 1. Allgemeine Montage- Und Betriebshinweise
Wenn die nachfolgenden Ausführungen nicht beachtet werden, entfällt unsere Gewährleistung. Gleiches gilt für Haf- tungsansprüche an den Hersteller. Der Gebrauch von Zubehörteilen, die nicht von Helios empfohlen oder angeboten werden, ist nicht statthaft. Even tuell auftretende Schäden unterliegen nicht der Gewährleistung. -
Seite 4: Leistungsdaten
Montage- und Betriebsvorschrift Kompakte Deckengeräte KWL EC 220 D Pro Durch Ansteuerung einer leistungsgeregelten, externen Elektro- oder Warmwasser-Nachheizung (Zubehör EHR-R... oder WHR...) kann auch die Zulufttemperatur zusätzlich erwärmt werden. Für warme Jahreszeiten ist der Sommer- Bypass die optimale Lösung um kühlere Außenluft in das Gebäude zu leiten. Durch die integrierten Filter wird die Luft optimal vorgefiltert, dies sorgt für ein hygienisches Gerät und gleichzeitig wird die Lebensdauer des KWL-Gerätes sichergestellt. -
Seite 5: Kapitel 2. Montage
Montage- und Betriebsvorschrift Kompakte Deckengeräte KWL EC 220 D Pro Aufstellung KAPITEL 2 Das KWL-Kompaktgerät ist für die „ hängende“ Anordnung zur Installation an der Decke konzipiert und somit für eine Installation innerhalb der Wohnung/Raumeinheit vorgesehen. Aufgrund von Betriebsgeräuschen, die sich je nach Anla- MONTAGE gendruck verändern, wird empfohlen das KWL-Gerät in Nebenräumen anzubringen. -
Seite 6: Anschlussstutzen
Montage- und Betriebsvorschrift Kompakte Deckengeräte KWL EC 220 D Pro Anschlussmuffen Die Geräte sind mit vier Anschlussmuffen (Durchmesser 125 mm) ausgerüstet. Die Rohrleitungen (z.B. IsoPipe IP-125) müssen fest und dicht an die Muffen angeschlossen werden, hierzu ist der Rohrverbinder RVBD 125 (Best.-Nr. 9640) zu verwenden. -
Seite 7: Interne Elektro-Vorheizung
Montage- und Betriebsvorschrift Kompakte Deckengeräte KWL EC 220 D Pro Funktionsschema KAPITEL 3 Abb.5 FUNKTIONS- BESCHREIBUNG Interne/Externe Anschlusskomponenten (siehe auch Anschlussplan SS-1004) 3.1.1 Interne Elektro-Vorheizung Nach Passivhauskriterien ist eine Vorheizung zwingend vorgeschrieben, um eine Vereisung des Kreuzgegen- strom-Wärmetauscher zu vermeiden! –... -
Seite 8: Externe Anschlusskomponenten
Montage- und Betriebsvorschrift Kompakte Deckengeräte KWL EC 220 D Pro – Funktionsbeschreibung: Der Frostschutz ist aktiv wenn nachstehende Bedingungen erfüllt sind. Die Auswirkungen hängen von der jeweiligen Gerätekonfiguration ab (Passivhaus oder DIBt): Bedingung I: Die Fortlufttemperatur (Fühler T4) ist um 2 °C niedriger als die Frostschutzeinstellung (Werkseinstellung +3 °C). -
Seite 9: Alarmausgang
Montage- und Betriebsvorschrift Kompakte Deckengeräte KWL EC 220 D Pro 3.1.4 Bypassfunktion „Sommerbetrieb“ Die automatische Bypassfunktion mit Tauscherabdeckung (Abb.7), ermöglicht eine Reduzierung der Zulufttemperatur und sorgt durch Überbrücken des Wärmetauschers, mittels einer Servomotor angesteuerten Bypassklappe (Abb.6), für ein angenehmes Raumklima. Bypass geschlossen: Außenluft wird über Wärmetauscher in den Raum geleitet (Wärmerückgewinnung aktiv) Bypass geöffnet: Außenluft wird direkt in den Raum geleitet (Wärmerückgewinnung inaktiv), indirektes „... -
Seite 10: Feuchtesteuerung
Montage- und Betriebsvorschrift Kompakte Deckengeräte KWL EC 220 D Pro 3.1.8 Externes Signal (Kontakt) Funktionseinstellung verschiedener Parameter (Potentialfreier Kontakt!) Menü E4 Funktion Funktionsbeschreibung Gerät Lüftungsbetrieb/ Bei offenem Kontakt wird das Gerät in Standby-Modus (Stufe 0) versetzt, Standby die Schutzfunktionen (z.B. Wärmetauscher-Frostschutz) bleiben aktiv. Im Display wird „... - Seite 11 Montage- und Betriebsvorschrift Kompakte Deckengeräte KWL EC 220 D Pro 3.1.10 CO -Steuerung Die CO -Steuerung sorgt bei hoher CO Konzentration (ppm) für einen erhöhten Luftwechsel um die zu hohe CO -Kon- zentration zu verringern und somit z.B. Ermüdungs- und Konzentrationsschwächen sowie Kopfschmerzen zu verhin- dern.
-
Seite 12: Kapitel 4. Bedienelement
Montage- und Betriebsvorschrift Kompakte Deckengeräte KWL EC 220 D Pro Komfortbedienelement KWL-BC.. mit Grafikdisplay KAPITEL 4 Das Passivhaus-Kompaktgerät wird mit einem Komfortbedienelement KWL-BCU/BCA (für Unterputz oder Aufputz montage) angesteuert. Es ermöglicht einen manuellen/automatischen 4-stufigen Betrieb. Standardmäßig liegt dem BEDIENELEMENT Bedienelement eine Steuerleitung (3 m) mit beidseitigem RJ 12 Stecker zur einfachen Montage bei. Ein Anschluss von KWL-BCU/KWL-BCA bis zu 4 Bedienelementen ist möglich. - Seite 13 Montage- und Betriebsvorschrift Kompakte Deckengeräte KWL EC 220 D Pro C3 = Nachheizung: Anzeige nur Vorhanden, wenn der Fühler T5 (T.Heiz) angeschlossen ist C3.1 = Nachheizung EIN/AUS C3.2 = Zulufttemperatur Temperatureinstellbereich +16,5 bis +40 °C Weiter bei „ EIN“ C3.3 = Minimale Zulufttemperatur Temperatureinstellbereich +16,5 bis +40 °C Anzeige nur Vorhanden, wenn der Fühler T5 und T7 angeschlossen ist C3.4 = Maximale Zulufttemperatur...
- Seite 14 Montage- und Betriebsvorschrift Kompakte Deckengeräte KWL EC 220 D Pro C4.1.1.1 = Wochenprogramm Sollwert-Offset: Die Tag- und Zeitabhängige Offsetfunktion ermöglicht das Absenken oder Anheben der Sollwerteinstellungen Temperatur, Feuchte, oder CO . Daraus resultiert eine zusätzliche Optimierung des Raumklimas um Kosten- und Energie einzusparen. C41.1.1.1.1= Exit C4.1.1.2 = Sollwert-Offset (C3.3) EIN/AUS...
- Seite 15 Montage- und Betriebsvorschrift Kompakte Deckengeräte KWL EC 220 D Pro C5 = Urlaubsprogramm: Über das Menü „ Urlaubsprogramm“ lässt sich ein fester Urlaubstermin hinterlegen. Für diese Zeit kann ein individueller Lüftungsablauf programmiert werden, z.B. Intervall-Lüf- tung. Das Programm wird automatisch zu Urlaubsbeginn aktiviert und nach Ablauf der definierten Zeit wieder im normalen Zustand betrieben.
- Seite 16 Montage- und Betriebsvorschrift Kompakte Deckengeräte KWL EC 220 D Pro C6 = Fühlerwerte: Serienmäßig werden folgende Temperaturwerte angezeigt: Außenluft, Fortluft, Zuluft, Abluft Bei angeschlossenen Zubehörkomponenten, z.B. CO - oder Feuchte-Fühler (je Type max. 4 Stk.) werden diese im Display angezeigt. Sind keine Fühler angeschlossen, wird im Dis- play „...
- Seite 17 Montage- und Betriebsvorschrift Kompakte Deckengeräte KWL EC 220 D Pro D2 = CO -Steuerung: Die CO -Steuerung sorgt bei hoher CO -Konzentration (ppm) für einen erhöhten Luft- wechsel um die zu hohe CO -Konzentration zu verringern und somit Ermüdungs- und Konzentrationsschwächen sowie Kopfschmerzen zu verhindern.
- Seite 18 Montage- und Betriebsvorschrift Kompakte Deckengeräte KWL EC 220 D Pro D6 = Zu/Abluftstufe D6.1 = Lüfterstufe Zuluft Stufe 1 bis 4 Display wird angezeigt wenn, wenn DIBt-Konfiguration eingestellt ist. D6.2 = Lüfterstufe Abluft Stufe 1 bis 4 D7 = Filterwechsel: D7.1 = Wechselintervall Einstellung des Filterwechselintervalls ist zwischen 2 bis 9 Monaten möglich.
- Seite 19 Montage- und Betriebsvorschrift Kompakte Deckengeräte KWL EC 220 D Pro D11= Wellenbeleuchtung (Drehencoder): Die Welle wird aus verschieden Gründen beleuchtet: 1. Findelicht: – Farbe blau: Helligkeitseinstellung zwischen 0 bis 100 % 2. Störungsanzeige: – Farbe rot: Helligkeitseinstellung zwischen 20 bis 100 % Bei einem Fehler blinkt die Welle (Drehencoder), wenn das Display aus ist.
- Seite 20 Montage- und Betriebsvorschrift Kompakte Deckengeräte KWL EC 220 D Pro E5 = Vorheizung E5.1 = Vorheizung EIN/AUS Beschreibung siehe Seite 6, Punkt 3.1.1 E5.2 = Temperatur, 0 bis 10 °C Die Temperatur Vorheizung ist die selbe, wie die Temperatur Wärmetauscher-Frostschutz Werkseinstellung: +3 °C E6 = Individuelle Lüfterstufen anpassen E6.1 = Stufe 1 bis 4...
-
Seite 21: Fehlermenü/Fehleranzeige Im Display
Montage- und Betriebsvorschrift Kompakte Deckengeräte KWL EC 220 D Pro E8.3 = Feuchte-Fühler Adresse 3 Feuchte/Temperatur/Feuchte und Temp. Adresse wird im Menü „ Adresse Bedienelement“ eingestellt E8.4 = Feuchte-Fühler Adresse 4 Feuchte/Temperatur/Feuchte und Temp. Adresse wird im Menü „ Adresse Bedienelement“ eingestellt E9 = Adresse Bedienelement Einstellung Bedienelementadresse, es besteht die Möglichkeit bis zu 4 Stk. -
Seite 22: Kapitel 5. Komponenten/Abmessungen/Kennlinien
Montage- und Betriebsvorschrift Kompakte Deckengeräte KWL EC 220 D Pro Abmessungen KAPITEL 5 Abb.9 rechte Geräteausführung KWL EC 220 D Pro R ABMESSUNGEN Muffe KENNLINIEN Maße in mm Abb.10 KWL EC 220 D Pro L linke Geräteausführung Muffe Maße in mm Einregulierung Einstellung der Volumenstrom-Kennlinien mit Angabe zum empfohlenen Lüftungsbereich... -
Seite 23: Kapitel 6. Service Und Wartung
Monate) zu kontrollieren, ggf. zu reinigen. Durch einmaliges Absaugen oder nach spätestens 1-jährigem Betrieb müssen sie aus hygienischen Gründen ausgetauscht werden. Sollten die Filter feucht oder schimmlig sein, müssen diese sofort gewechselt werden! Helios Austauschfilter sind auch im Internet erhältlich unter: www.ersatzluftfilter.de... -
Seite 24: Blechwannen
Montage- und Betriebsvorschrift Kompakte Deckengeräte KWL EC 220 D Pro Blechwannen Um die Ansaugung von Kondensatwasser durch die Gebläse zu vermeiden, sind im Gerät unter der linken und rechten Motoreinheit Blechwannen montiert. Die Blechwannen verhindern in diesem Bereich die Ansammlung von Kondensatwasser und sind bei Anliefer- HINWEIS ung, Montage- oder Wartungsarbeiten zwingend auf ihre korrekte Lage zu kontrollieren (siehe Abb.15/16). -
Seite 25: Demontage Bypass-Modul
Montage- und Betriebsvorschrift Kompakte Deckengeräte KWL EC 220 D Pro Demontage Bypass-Modul Zur Demontage des Bypass-Moduls (inkl. Servomotor) die elektr. Steckverbindungen trennen (Abb.21). Anschließend Bypass-Modul aus dem Gerät ziehen (Abb.22). Abb.21 Abb.22 Demontage Motoreinheit rechts Zur Demontage der rechten Motoreinheit, die elektr. Steckverbindungen trennen (Abb.23). Anschließend Blechwanne entnehmen und Motor-Einheit durch ziehen und leichtes Anheben entnehmen (Abb.24). -
Seite 26: Kapitel 7. Schaltplan / Verdrahtungsplan
Montage- und Betriebsvorschrift Kompakte Deckengeräte KWL EC 220 D Pro Schaltplan SS-1004 KAPITEL 7 KWL EC 220 D Pro SCHALTPLAN VERDRAHTUNGSPLAN Steuerplatine im Gerät 10 10 11 11 Fühler Fühler 8A/250V 8A/250V 8A/250V /AC1 /AC1 /AC1 Eingang Eingang 13 15 9 11 Wasserpumpe 24V /... -
Seite 27: Schaltplan Ss-1027
Montage- und Betriebsvorschrift Kompakte Deckengeräte KWL EC 220 D Pro Schaltplan SS-1027 Beispiel: Vernetzung mit KWL EC 270 / 370 / 220 Pro, max. 10 Teilnehmer (Gerät + Bedienelemente + CO / FF -Fühler) KWL-ALA KWL EC ... Pro .. max. - Seite 28 HELIOS Ventilatoren GmbH + Co KG · Lupfenstraße 8 · 78056 VS-Schwenningen HELIOS Ventilateurs · Le Carré des Aviateurs · 157 avenue Charles Floquet · 93155 Le Blanc Mesnil Cedex CH HELIOS Ventilatoren AG · Steinackerstraße 36 · 8902 Urdorf GB HELIOS Ventilation Systems Ltd.
