Montage Der Neuen Bespannung (Fallstange) - Varisol K200 Reparaturanleitung

•
Schieben Sie die Tuchwelle wieder seitlich in den Markisen Kasten ein. Achten Sie dabei darauf, dass die
neue Bespannung nicht verschmutzt und auch nicht beschädigt wird.
•
Montieren Sie nun in umgekehrter Reihenfolge:
Getriebe oder Motor, Seitenlager, Seitenbeschläge, Gelenkarme.

8. Montage der neuen Bespannung (Fallstange)

•
Führen Sie den Hohlsaum der Bespannung nach und nach in die obere Nut der Fallstange. Ihr Kollege
schiebt gleichzeitig den Rundkeder in den Hohlsaum. Stecken Sie die Befestigungsbolzen rechts und links
in den Hohlsaum. Ziehen Sie diese aber noch nicht an.
•
Schrauben Sie die Fallstangenseitenkappen wieder an.
•
Fahren Sie die Markise soweit ein, bis das Markisentuch sich spannt und die Gurte sich lockern.
•
Entfernen Sie dann die Gurte.
Heben Sie Markise auf die Leitern und montieren Sie die Markise wieder in die Montagekonsolen.

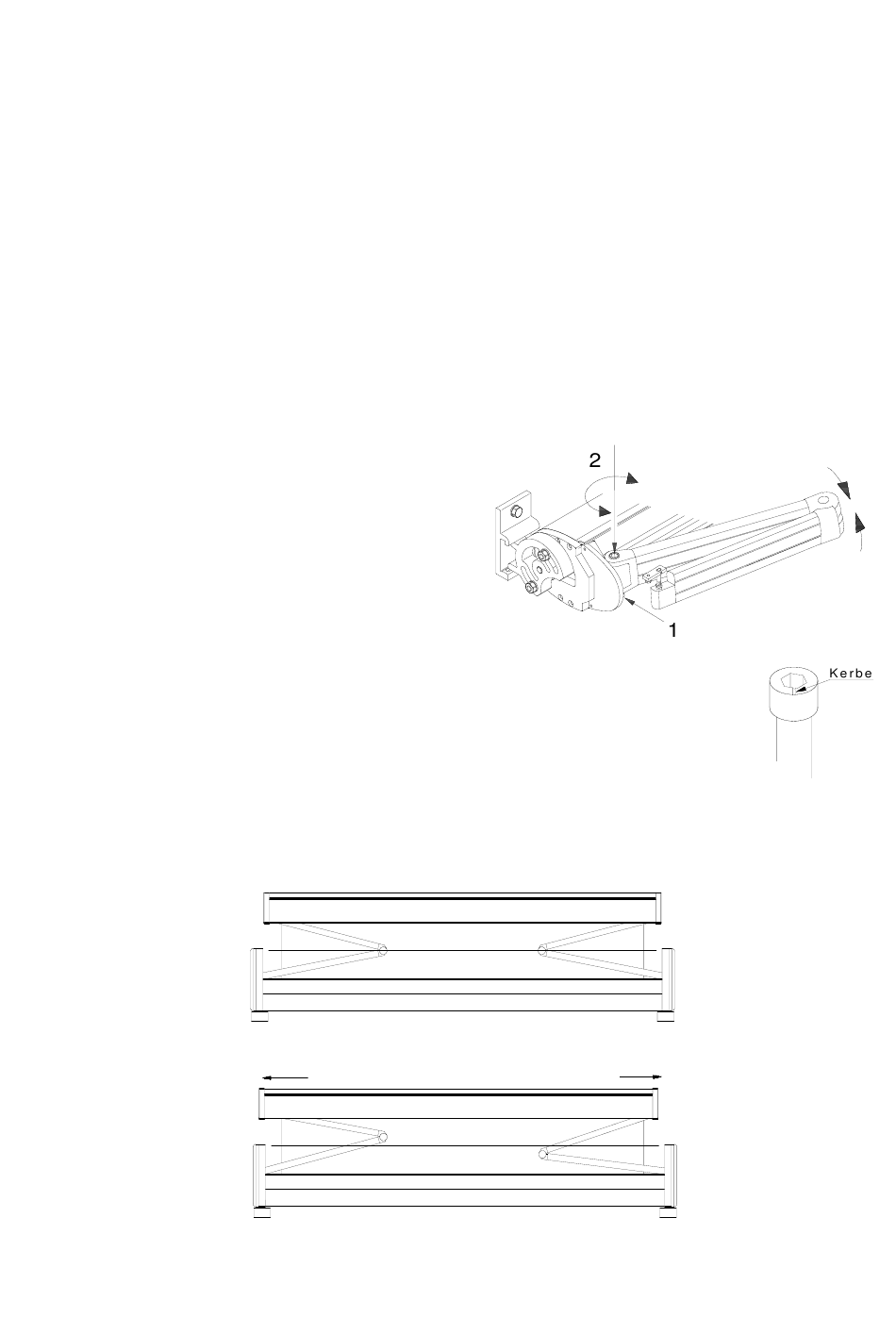

Ausrichten der Gelenkarme
Lassen Sie die Markise bis auf ca. 30 cm einfahren.
Überprüfen Sie, ob die Gelenkarme in der Höhe parallel
zu einander stehen und beim Einfahren nicht an der
Fallstange hängen bleiben.
Wenn nicht, lösen Sie die Mutter (1) am Armlager des
Gelenkarmes und verdrehen die Armlagerschraube (2)
solang bis das die Gelenkarme parallel zu einander ste-
hen. Der Gelenkarm bewegt sich beim Drehen der
Armlagerschraube entweder auf oder ab. Verdrehen Sie
die Armlagerschraube in die entsprechende Richtung.
Ziehen Sie dann die Mutter wieder fest.
Achten Sie darauf, dass die Kerbe der Armlagerschraube in Richtung Fallstange zeigt.
•
Wickeln Sie die Bespannung einmal ganz ab und wieder auf.
•
Überprüfen Sie beim Aufwickeln, ob die Gelenkarme parallel zu einander stehen (1). Stehen die Gelenk-
arme nicht parallel zu einander (2), ziehen Sie die Fallstange vorsichtig nach rechts bzw. nach links (3),
bis das diese dann übereinstimmen (1).
•
Ziehen Sie jetzt die Befestigungsbolzen fest.
