Sollten hierbei Abweichungen festgestellt werden, welche die Sicherheit beeinträchtigen, so darf die Montage nicht
durchgeführt werden.

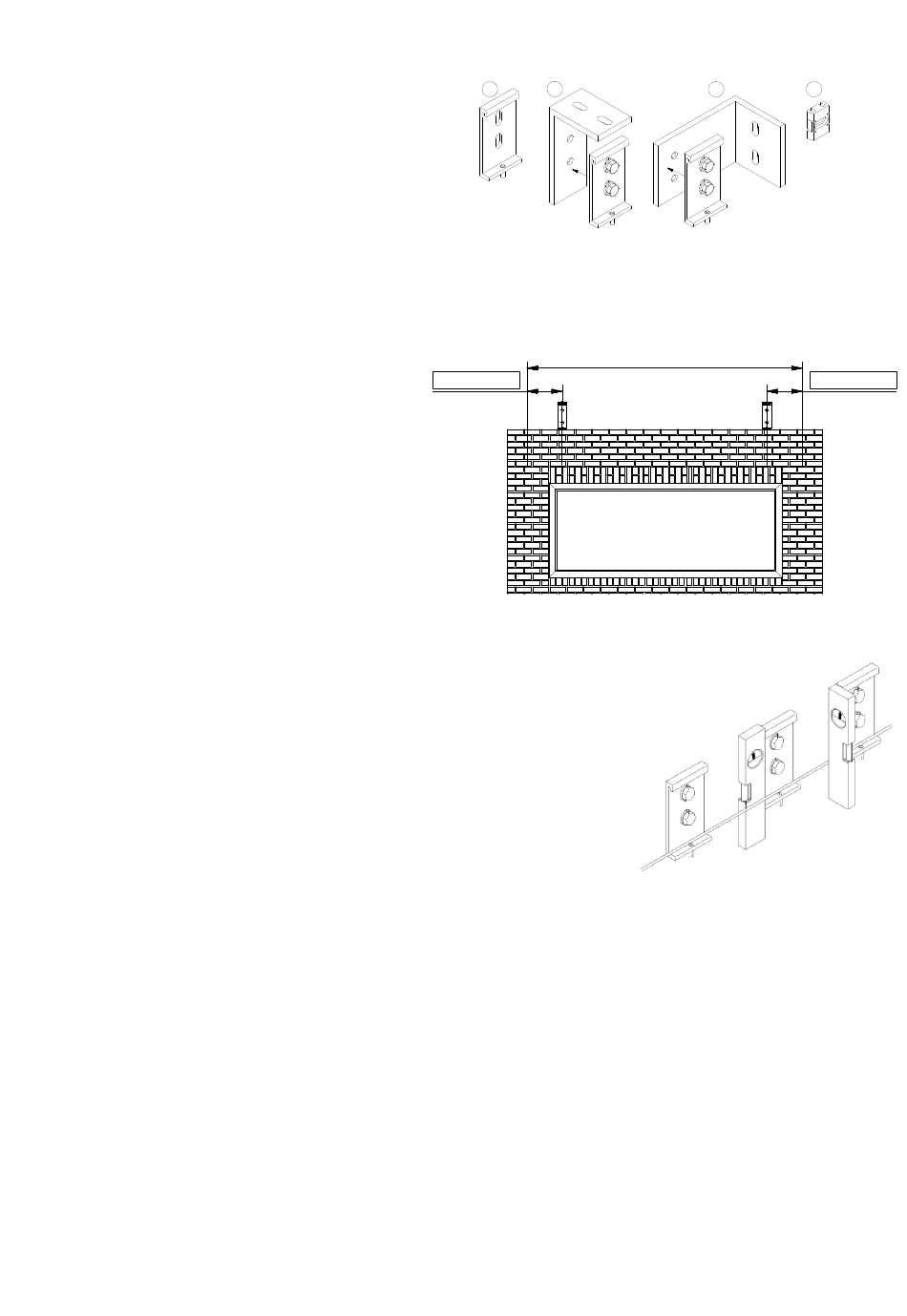

Wand-Montagekonsole (1)
Deckenmontage mit Wand-Montagekonsole (2)
Laibungswinkel mit Wand-Montagekonsole (3)
Schienenklipp (4)
12. Seitliche Lage der Markise bestimmen
• Legen
Sie
die
bereitgestellte Böcke. Packen Sie die Markise
aus.
• Überprüfen Sie den Baugrund und wählen Sie
geeignete Befestigungsmittel (siehe Punkt 10).
• Legen Sie die Montagehöhe fest und zeichnen
Sie diese auf dem Baugrund an.
• Die Montagekonsolen werden max. 100mm von
der Markisenbreite aus gemessen, montiert .
• Messen Sie diese Punkte vom Markisenende
aus ab und übertragen Sie die Maße durch
Striche auf die Wand oder auf die Decke.
Markisenbreite =X.
13. Montage der Konsolen
A ) Wandmontage
•
Zeichnen Sie mit Hilfe einer Wasserwaage senkrechte Striche an den unter
Punkt 12 markierten Stellen.
•
Legen Sie die Höhe der ersten Wandkonsole fest.
•
Zeichnen Sie die Befestigungslöcher der Konsolen auf der Wand an.
•
Übertragen Sie mit Hilfe einer Schlauch- oder Laserwaage die
Bohrpunkte auf die übrigen Befestigungsstellen.
•
Bohren Sie die Befestigungslöcher und montieren Sie die
Wandkonsolen.
•
Richten Sie die Konsolen mit der Wasserwaage genau aus. Spannen Sie eine
Richtschnur über alle Konsolen. Achten Sie auf die genaue Flucht der
Konsolen, sowohl in der Höhe, als auch in der Tiefe. Gleichen Sie
Höhenunterschiede durch die Langlöcher, Tiefen- unterschiede durch das
Hinterlegen von Distanzplatten aus.
Berücksichtigen Sie, dass Sie zum Einhängen der Markise 5 - 6 mm Luft nach oben benötigen!
97.45.010.3
97.45.010 V2
97.45.010 V2
Markisenanlage
auf
1
2
2
M a r k i s e n b r e i t e
m a x . 1 0 0
3
4
= X
m a x . 1 0 0
Seite 4 von 9
