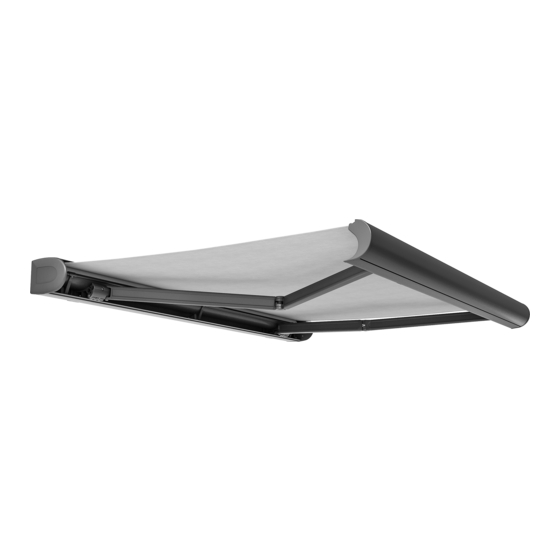

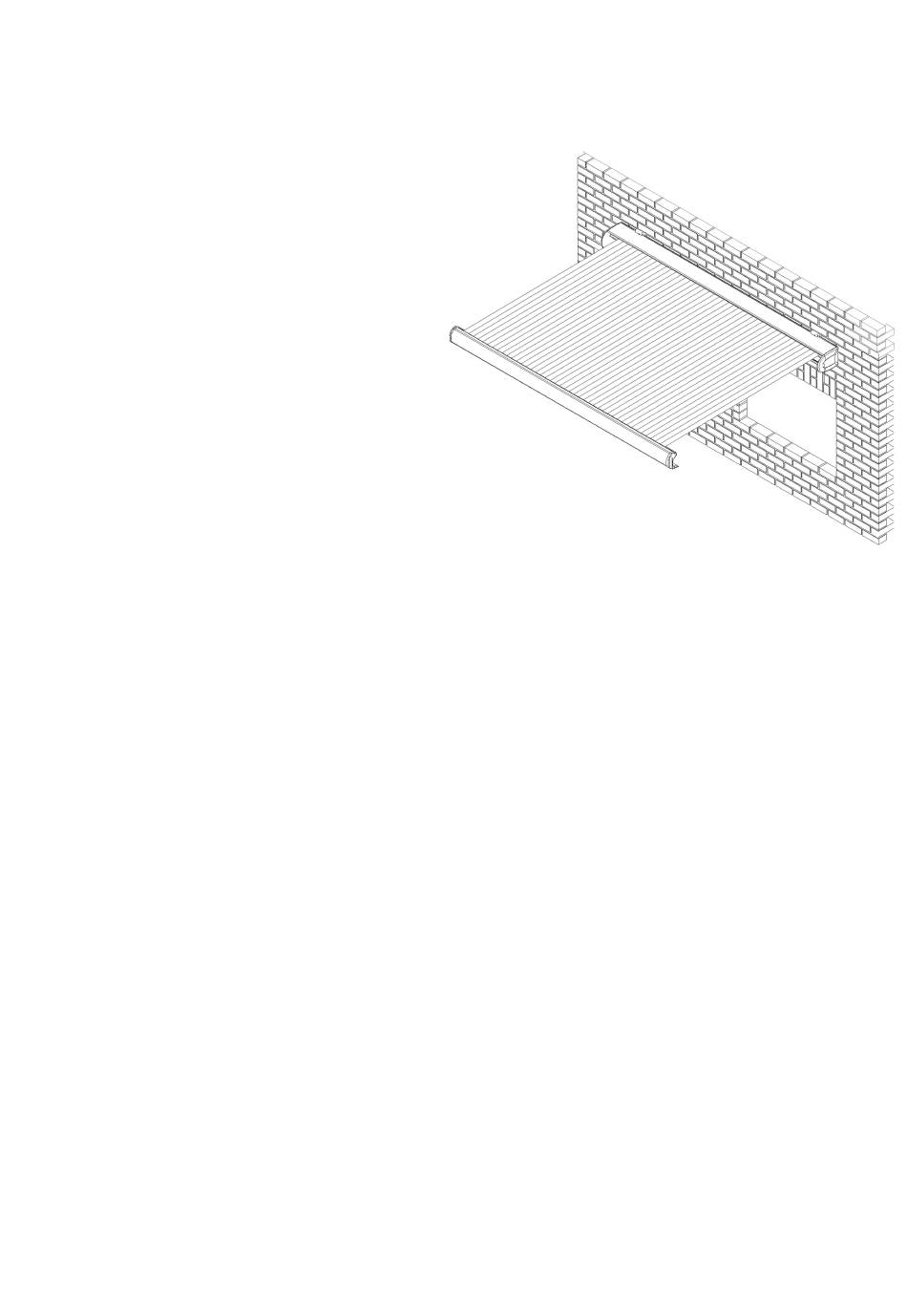

VARISOL - K500 einteilig
Montage- und Elektroinstallationsanweisung
Inhalt
1. Sicherheitshinweise ...................................................................................................................................................... 2
2. Bevor Sie zur Baustelle fahren ..................................................................................................................................... 2
3. Werkzeug, das Sie für die Montage benötigen ............................................................................................................ 2
4. Qualifikation .................................................................................................................................................................. 2
5. Transport ...................................................................................................................................................................... 3
6. Hochziehen mit Seilen .................................................................................................................................................. 3
7. Aufstiegshilfen ............................................................................................................................................................... 3
8. Absturzsicherung .......................................................................................................................................................... 3
9. Bestimmungsgemäße Verwendung ............................................................................................................................. 3
10. Befestigungsmittel ...................................................................................................................................................... 3
11. Montagekonsolen ....................................................................................................................................................... 4
12. Seitliche Lage der Markise bestimmen ....................................................................................................................... 4
13. Montage der Konsolen ................................................................................................................................................ 4
14. Einhängen der Markise ............................................................................................................................................... 7
15. Unkontrollierte Bedienung .......................................................................................................................................... 7
16. Erstes Ausfahren der Markise ..................................................................................................................................... 7
17. Quetsch- und Scherbereiche ...................................................................................................................................... 8
18. Einstellung des Ausfallwinkels .................................................................................................................................... 8
19. Der Volant ................................................................................................................................................................... 9
20. Prüfung der Motorabschaltung (nicht bei Funkmotoren) ............................................................................................ 9
21. Übergabe .................................................................................................................................................................... 9
22. Elektroanschluss - Anweisungen für den Elektriker ................................................................................................. 10
23. Ansteuerrichtlinien für Rohrmotore ........................................................................................................................... 10
24. Anschlussfehler ......................................................................................................................................................... 11
25. Der Vario - Volant (Optional) ................................................................................................................................... 11
26. Was ist, wenn... ........................................................................................................................................................ 12
27. Explosionszeichnung ................................................................................................................................................ 14
97.18.010 V4
Seite 1 von 14
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Varisol K500

Inhaltszusammenfassung für Varisol K500

  • Seite 1: Inhaltsverzeichnis

    VARISOL - K500 einteilig Montage- und Elektroinstallationsanweisung Inhalt 1. Sicherheitshinweise ..............................2 2. Bevor Sie zur Baustelle fahren ............................. 2 3. Werkzeug, das Sie für die Montage benötigen ......................2 4. Qualifikation .................................. 2 5. Transport ..................................3 6. Hochziehen mit Seilen ..............................3 7.

  • Seite 2: Sicherheitshinweise

    1. Sicherheitshinweise Sicherheitshinweise sind an entsprechender Stelle im Text zu finden. Sie sind mit einem Symbol und einem Hinweis gekennzeichnet. Wichtiger Sicherheitshinweis: Mit diesem W arndreieck sind Hinweise gekennzeichnet, die eine Gefahr angeben, welche zum Tod oder zu schweren Verletzungen führen kann, oder die für die Funktion der Markise wichtig sind.

  • Seite 3: Transport

    5. Transport Die zulässigen Achslasten und das zulässige Gesamtgewicht für das Transportmittel dürfen nicht überschritten werden. Durch Zuladung kann sich das Fahrverhalten des Fahrzeugs ändern. Das Transportgut ist sachgerecht und sicher zu befestigen. Die Verpackung der Markise ist vor Nässe zu schützen. Eine aufgeweichte Verpackung kann...

  • Seite 4: Montagekonsolen

    11. Montagekonsolen Vor Beginn der Montage ist zu prüfen, ob die gelieferten Montagekonsolen in Art und Anzahl mit der Bestellung übereinstimmen, • ob die bei der Bestellung gemachten Angaben über den Befestigungsuntergrund mit dem • tatsächlich vorgefundenem Befestigungsuntergrund übereinstimmen. Sollten hierbei Abweichungen festgestellt werden, welche die Sicherheit beeinträchtigen, so darf die Montage nicht durchgeführt werden.
  • Seite 5 B) Deckenmontage • Markieren Sie die Bohrlöcher des ersten Rolladenwinkel an der Decke in der vorher unter Punkt 12 markierten Stellen. • Messen Sie den Abstand eines Bohrpunktes zur Wand oder zum Deckenende. Übertragen Sie dieses Maß auf den anderen äußeren Be- •...
  • Seite 6 • Befestigen Sie mit Hilfe von kleinen Schraubzwingen provisorisch Dachsparrenhalter Sparren. Spannen Sie eine Richtschnur zwischen die äußeren Halter und richten Sie diese und alle weiteren Halter aus. Achten Sie darauf, dass alle Halter fluchten und auf gleicher Höhe liegen. Durchbohren Sie die Dachsparren mit einem 12 mm dicken •...

  • Seite 7: Einhängen Der Markise

    14. Einhängen der Markise • Stellen Sie zwei gleich hohe Leitern standsicher unter die Montage- konsolen. Legen Sie die Sicherungskeile (4), wie abgebildet, in die hintere Nut • des Markisenkastens, rechts vor den Montageaufklebern (6). Legen Sie die Markise oben auf die Leitern. Vergewissern Sie sich •...

  • Seite 8: Quetsch- Und Scherbereiche

    Beim ersten Ausfahren darf sich niemand im Fahrbereich oder unter der Markise befinden. Die Befestigungsmittel und Konsolen sind nach dem ersten Ausfahren einer optischen Kontrolle zu unterziehen! Für Probeläufe dürfen niemals Automatiksteuerungen oder Schalter benutzt werden, bei denen die Markise nicht im Blickfeld des Bedieners liegt (Gefahr des unbeabsichtigten Anlaufes).

  • Seite 9: Der Volant

    19. Der Volant Fahren Sie die Markise ganz aus. • • Lösen Schrauben Fallstangenseitenkappe (2) von innen in der Fallstange. • Lösen Sie die Schrauben (3) und nehmen Sie die Schottwand (4) ab. Lösen Sie die Befestigungsbolzen (5) mit einem •...

  • Seite 10: Elektroanschluss - Anweisungen Für Den Elektriker

    22. Elektroanschluss - Anweisungen für den Elektriker Achtung: Bei Nichtbeachtung dieser Anweisungen, bei nicht DIN gerechter Ausführung der Anschlüsse oder bei Missachtung der anerkannten Regeln der Technik, haften weder Motor- noch Markisenhersteller für Material- oder Personenschäden (siehe Zeichnung): Schalter für Markisenmotore müssen unbedingt elektrisch und mechanisch verriegelt sein.

  • Seite 11: Anschlussfehler

    24. Anschlussfehler Um Defekten an Mikroschaltern von Antrieben vorzubeugen sind nachfolgend die häufigsten Ursachen für Überlastung der Endschalter erklärt. a. Parallelschaltung von zwei oder mehr Antrieben Die parallel geschalteten Antriebe haben nie genau die gleiche Laufzeit. Deshalb wird der zuerst abschaltende Antrieb von den noch laufenden Antrieben mit einer induktiven und kapazitiven Spannung auf der Gegenwicklung erregt.

  • Seite 12: Was Ist, Wenn

    26. Was ist, wenn... … beim Einfahren der eine Gelenkarm gegen die Fallstange und der andere Gelenkarm gegen die Tuchwelle schlägt? In den meisten Fällen hat sich das Tuch in der Fallstange durch den Transport seitlich etwas verschoben. Lösung: Fahren Sie die Markise bis auf ca. 300 mm zu. Lösen Sie mit einem Innensechskantschlüssel die kleinen Gewinde- stifte der Tuchbefestigungsbolzen rechts und links in der Fallstange.
  • Seite 13 Lösung: Montieren Sie die Konsolen auf die vorge- schriebenen Punkte (Aufkleber an der Markise). Stehen die Gelenkarme immer noch nicht richtig, so können Sie diese in gewissem Umfang nachstellen. Fahren Sie die Markise bis auf ca. 40 cm zu. Lösen Sie mit einem 19er Maulschlüssel am Armlager die untere Kontermutter (1) der Armlagerschraube.

  • Seite 14: Explosionszeichnung

    18.71.000 18.71.100 72.33.xxx(ø78) 74.90.450 76.50.350 (ø78) 76.50.450 (ø85) 74.90.175 (1,5-3,5m) 18.40.000 74.90.170 (4m) 18.40.005 82.81.011 18.20.920 (L) 18.73.100 74.91.010 18.20.910 (R) 18.20.900 93.10.080 74.90.520 82.81.011 18.40.000 18.50.000 74.80.200 74.90.500 76.50.310(ø78) 76.50.410(ø85) 18.94.xxx 18.30.000 74.80.600 18.20.000 18.95.xxx 74.80.200 74.90.080 83.13.100 (<3,5m) 18.15.000 83.13.200 (3,5-4m) 83.13.110 (<3,5m)
