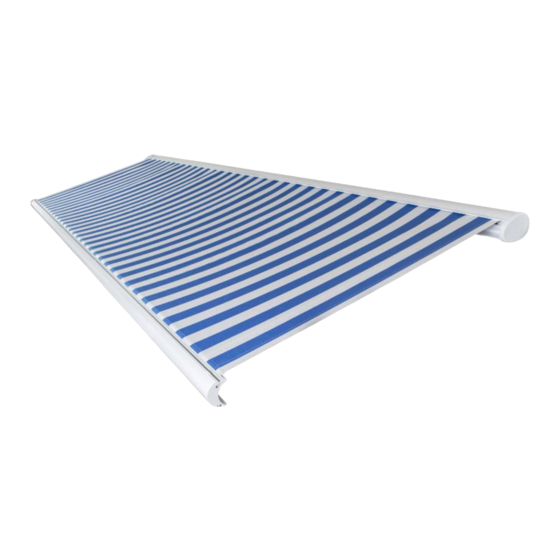

Varisol K350 Montageanleitung
Softline kastenmarkise einteilig
Vorschau ausblenden
Andere Handbücher für K350:
- Montage- und elektroinstallationsanweisung (14 Seiten) ,
- Montage- und elektroinstallationsanweisung (12 Seiten)
Werbung
Quicklinks
Werbung
Verwandte Anleitungen für Varisol K350
Inhaltszusammenfassung für Varisol K350
- Seite 1 MONTAGEANLEITUNG Softline Kastenmarkise : K350 Einteilig...
- Seite 2 INHALTSVERZEICHNIS GRUNDLAGEN Sicherheitshinweise ........................... Seite 3 Bevor Sie zur Baustelle fahren ......................Seite 3 Werkzeug, das Sie für die Baustelle brauchen ................... Seite 3 Qualifikation ............................Seite 3 Transport ............................Seite 3 Hochziehen mit Seilen ........................Seite 4 Aufstiegshilfen ............................ Seite 4 Absturzsicherung ..........................
- Seite 3 GRUNDLAGEN SICHERHEITSHINWEISE Sicherheitshinweise sind an entsprechender Stelle im Text zu finden. Sie sind mit einem Symbol und einem Hinweis gekennzeichnet. WICHTIGER SICHERHEITSHINWEIS : Mit diesem Warndreieck sind Hinweise gekennzeichnet, die eine Gefahr angeben, welche zum Tod oder zu schweren Verletzungen führen kann, oder die für die Funktion der Markise wichtig sind. WICHTIGER SICHERHEITSHINWEIS : Mit diesem Warndreieck sind Hinweise gekennzeichnet, die eine Gefahr durch Stromschlag welche zum Tod oder zu schweren Verletzungen führt oder die für die Funktion der Markise wichtig sind.
- Seite 4 GRUNDLAGEN Das Transportgut ist sachgerecht und sicher zu befestigen. Die Verpackung der Markise ist vor Nässe zu schützen. Eine aufgeweichte Verpackung kann sich lösen und zu Unfällen führen. Die zum Zwecke der Wareneingangskontrolle geöffnete Verpackung muss für den Weitertransport wieder sachgerecht verschlossen werden.
- Seite 5 MONTAGE ÜBERPRÜFUNG DER WARE Überprüfen Sie die Markise und das Zubehör auf Unversehrtheit und Vollständigkeit. Prüfen Sie, ob die Lieferung mit Ihrer Bestellung übereinstimmt. Vor Beginn der Montage ist zu prüfen, ob die gelieferten Montagekonsolen in Art und Anzahl mit der Bestellung übereinstimmen ob die bei der Bestellung gemachten Angaben über den Befestigungsuntergrund mit dem tatsächlich vorgefundenem Befestigungsuntergrund übereinstimmen Deckenkonsole 120 mm...
- Seite 6 MONTAGE SEITLICHE LAGE DER MARKISE BESTIMMEN Überprüfen Sie den Baugrund. Wählen Sie geeignete Befestigungsmittel. Messen Sie mit einem Rollmaß die Markisengesamtbreite. Zeichnen Sie dieses auf die Wand oder die Decke an. An den Markisen befinden sich kleine Aufkleber, die den genauen Sitz der Montagekonsolen markieren ! Mes sen Sie die Punkte (Aufkleber) vom Markisenende aus ab.
- Seite 7 MONTAGE MONTAGE DER WANDKONSOLEN Stellen Sie alle Konsolen (1) auf gleiche Position ein (2). Legen Sie die Höhe des ersten Konsole (1) fest. Richten Sie die Konsolen mit der Wasserwage genau aus ! Zeichnen Sie senkrechte Striche (A) an die Wand. Zeichnen Sie die Befestigungslöcher (3) an die Wand an.
- Seite 8 MONTAGE MONTAGE DER DECKENKONSOLEN Stellen Sie alle Konsolen (1) auf gleiche Position ein (2). Markieren Sie die Bohrlöcher der ersten Konsole (1). Richten Sie die Konsolen mit der Wasserwage genau aus ! Messen Sie den Abstand der Bohrpunkte zur Wand. Übertragen Sie die Maße auf den anderen Befestigungspunkt.
- Seite 9 MONTAGE MONTAGE DER DACHSPARRENHALTER Prüfen Sie, welche DS (1) am nächsten, den durch Aufkleber DH = Dachsparrenhalter / DS = Dachsparren an der Markise gekennzeichneten Punkten stehen. Befestigen Sie mit Schraubzwingen (2) die DH (3). Spannen Sie eine Richtschnur (4) zwischen den äußeren DH. Achten Sie darauf, dass die Halter fluchten und auf gleicher Höhe liegen ! Durchbohren Sie die DS (1) durch die Löcher der DH (3).
- Seite 10 MONTAGE EINHÄNGEN DER MARKISE Stellen Sie zwei Leitern unter die Konsolen (1). Legen Sie die Markise (2) auf zwei Leitern. Heben Sie die Markise (2) mit einem Kollegen an. Achten Sie darauf, dass die Montagekonsolen auf die gleiche Position eingestellt sind ! Winkeln Sie die Markise (2) an.
- Seite 11 MONTAGE EINSTELLUNG DES AUSFALLWINKELS Fahren Sie die Markise (1) ganz aus. Heben Sie die Fallstange (2) mittig leicht an. Verdrehen Sie die Einstellschrauben (3). Stecken Sie die Abdeckkappen (4) auf die Konsolen (5). Verschrauben Sie die Abdeckkappen (4) mit den Konsolen (5).
- Seite 12 MONTAGE DER VOLANT Fahren Sie Markise ganz aus. Lösen Sie die Fallstangenseitenkappen (1). Ziehen Sie den Keder (2) aus der Nut der Fallstange (3). Rollen Sie den Volant (4) aus. Schieben Sie den Keder (2) in den Hohlsaum des Volants (4). Ziehen Sie den Volant (4) in die untere Nut der Fallstange (3).
- Seite 13 CHECKLISTE WAS IST WENN FOLGENDE FEHLER AUFTRETEN Auftragsnummer : ___________ Was ist wenn folgende Fehler auftreten : 1..beim Einfahren der eine Arm gegen die Fallstange und der andere Arm gegen die Tuchwelle schlägt ? 2..die Markise soweit ausfährt, dass das Tuch durchhängt oder wieder falsch herum aufwickelt ? x 3.
- Seite 14 CHECKLISTE WICHTIGE SICHERHEITSHINWEISE UNKONTROLLIERTE BEDIENUNG Bei Arbeiten im Fahrbereich der Markise muss die automatische Steuerung ausgeschaltet werden. Es besteht Quetsch- und Absturzgefahr! Zusätzlich muss sichergestellt sein, dass die Anlage nicht unbeabsichtigt manuell bedient werden kann. Hierzu ist die Stromzufuhr zu unterbrechen, z.B. Sicherungen auszuschalten oder die Steckerkupplung am Motor zu trennen.
- Seite 15 97.19.010 V7...
