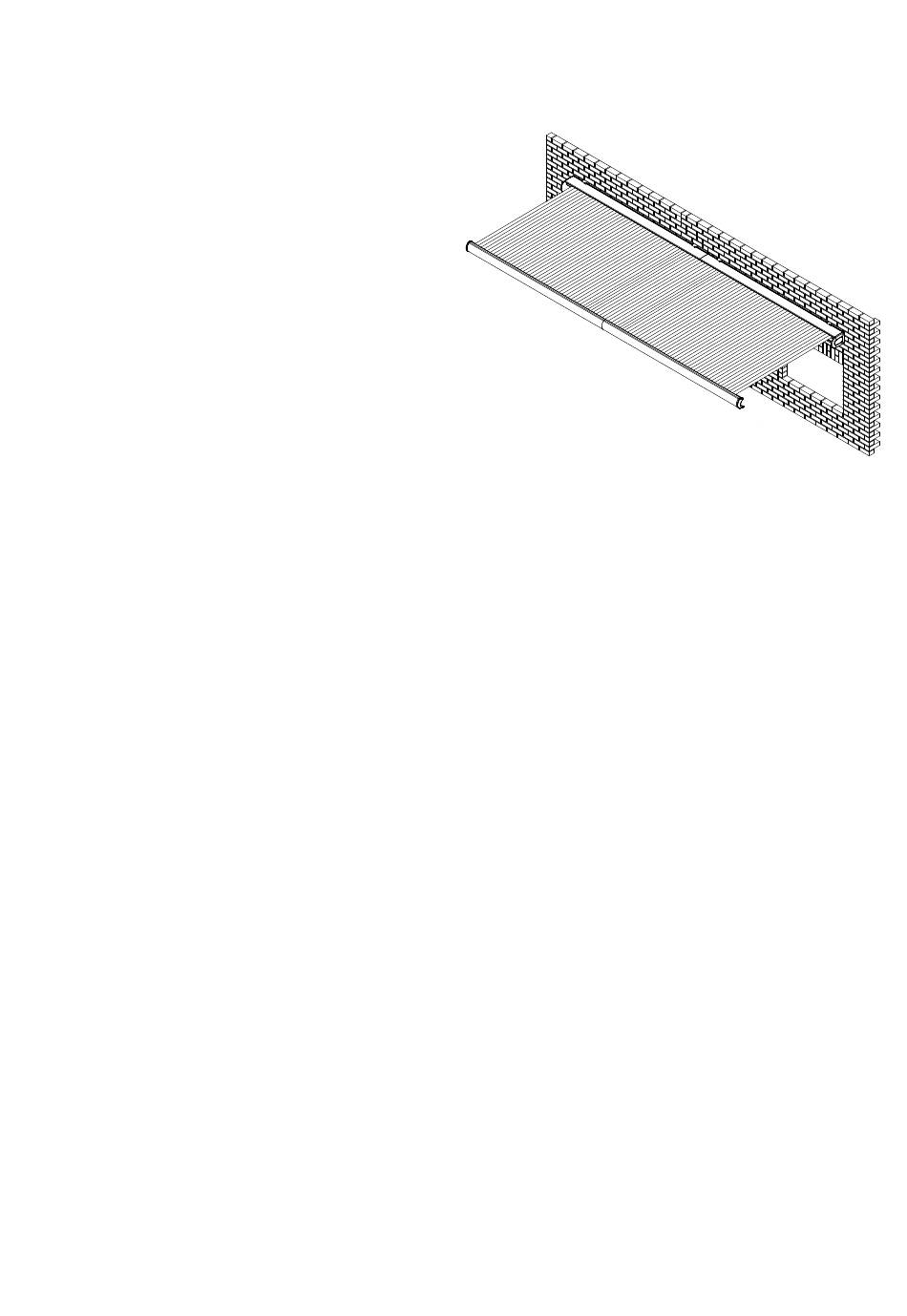

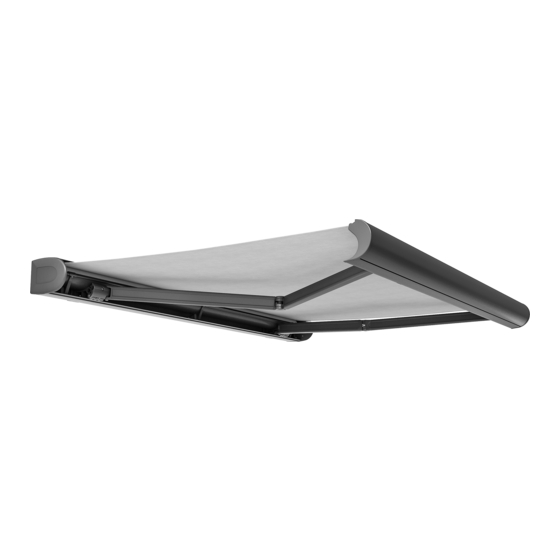

VARISOL - K500 mit durchgehendem Tuch
Montage- und Elektroinstallationsanweisung
Inhalt
1. Sicherheitshinweise ...................................................................................................................................................... 2
2. Bevor Sie zur Baustelle fahren ...................................................................................................................................... 2
3. Werkzeug, das Sie für die Montage benötigen ............................................................................................................ 2
4. Qualifikation ................................................................................................................................................................. 2
5. Transport ...................................................................................................................................................................... 3
6. Hochziehen mit Seilen .................................................................................................................................................. 3
7. Aufstiegshilfen .............................................................................................................................................................. 3
8. Absturzsicherung .......................................................................................................................................................... 3
9. Bestimmungsgemäße Verwendung.............................................................................................................................. 3
10. Befestigungsmittel ...................................................................................................................................................... 3
11. Montagekonsolen ................................................................................................. Fehler! Textmarke nicht definiert.
12. Seitliche Lage der Markise bestimmen ....................................................................................................................... 4
13. Montage der Konsolen ............................................................................................................................................... 4
14. Markisengestelle einhängen ....................................................................................................................................... 6
15. Kuppeln der Markisenteile ......................................................................................................................................... 8
16. Montage der Bespannung .......................................................................................................................................... 8
17. Motoreinstellung ........................................................................................................................................................ 9
18. Unkontrollierte Bedienung ....................................................................................................................................... 10
19. Quetsch- und Scherbereiche .................................................................................................................................... 10
20. Der Volant ................................................................................................................................................................. 11
21. Fallstangenseitenkappen .......................................................................................................................................... 11
22. Übergabe .................................................................................................................................................................. 11
23. Elektroanschluss - Anweisungen für den Elektriker ................................................................................................. 12
24. Ansteuerrichtlinien für Rohrmotore ......................................................................................................................... 12
25. Anschlussfehler ......................................................................................................................................................... 13
26. Der Vario - Volant (Optional) ................................................................................................................................... 13
27. Was ist, wenn... ........................................................................................................................................................ 13
97.18.050 V6
Seite 1 von 14

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Varisol K500

Inhaltszusammenfassung für Varisol K500

  • Seite 1: Inhaltsverzeichnis

    VARISOL - K500 mit durchgehendem Tuch Montage- und Elektroinstallationsanweisung Inhalt 1. Sicherheitshinweise ..............................2 2. Bevor Sie zur Baustelle fahren ............................2 3. Werkzeug, das Sie für die Montage benötigen ......................2 4. Qualifikation ................................. 2 5. Transport ..................................3 6.

  • Seite 2: Sicherheitshinweise

    1. Sicherheitshinweise Sicherheitshinweise sind an entsprechender Stelle im Text zu finden. Sie sind mit einem Symbol und einem Hinweis gekennzeichnet. Wichtiger Sicherheitshinweis: Mit diesem Warndreieck sind Hinweise gekennzeichnet, die eine Gefahr angeben, welche zum Tod oder zu schweren Verletzungen führen kann, oder die für die Funktion der Markise wichtig sind.

  • Seite 3: Transport

    5. Transport Die zulässigen Achslasten und das zulässige Gesamtgewicht für das Transportmittel dürfen nicht überschritten werden. Durch Zuladung kann sich das Fahrverhalten des Fahrzeugs ändern. Das Transportgut ist sachgerecht und sicher zu befestigen. Die Verpackung der Markise ist vor Nässe zu schützen. Eine aufgeweichte Verpackung kann sich lösen und zu Unfällen führen.

  • Seite 4: Montagekonsolen

    11. Montagekonsolen Vor Beginn der Montage ist zu prüfen, • ob die gelieferten Montagekonsolen in Art und Anzahl mit der Bestellung übereinstimmen, • ob die bei der Bestellung gemachten Angaben über den Befestigungsuntergrund mit dem tatsächlich vorgefundenem Befestigungsuntergrund übereinstimmen. Sollten hierbei Abweichungen festgestellt werden, welche die Sicherheit beeinträchtigen, so darf die Montage nicht durchgeführt werden.
  • Seite 5 B) Deckenmontage • Markieren Sie die Bohrlöcher des ersten Rolladenwinkel an der Decke in der vorher unter Punkt 12 markierten Stellen. • Messen Sie den Abstand eines Bohrpunktes zur Wand oder zum Deckenende. • Übertragen Sie dieses Maß auf den anderen äußeren Befestigungspunkt. Bohren Sie die Befestigungspunkte und montieren Sie die Ankerbolzen.

  • Seite 6: Markisengestelle Einhängen

    Schlagen Sie den Scheibendübel (4) mit einem Hammer über das Bohrloch in den Sparren (2). Stecken Sie die Gewindestangen (3) durch die Boh- rungen der Dachsparren (2) und Scheibendübel (4). 1. Dachsparrenhalter Schieben Sie den Dachsparrenhalter (1) und die Scheibe 2.
  • Seite 7 • Binden Sie Gurte (=X) rechts und links an die Fallstange. Führen Sie die Gurte über den Markisenkasten. Halten Sie und Ihr Kollege die Gurte fest und schneiden Sie die Armsicherungen durch. Lassen Sie die Fallstange vorsichtig und gleichmäßig ausfahren. •...

  • Seite 8: Kuppeln Der Markisenteile

    • Stellen Sie die Leitern unter die Montagekonsolen des 2. Markisenteils. • Gehen Sie dann mit dem 2. Markisenteil in gleicher Weise vor. • Stellen Sie nun beide Fallstangen auf die gewünschte Höhe ein. Verdrehen Sie hierzu die Gewindespindeln der Armlager mit einem 6 mm Innensechskantschlüssel (15).

  • Seite 9: Motoreinstellung

    • Vermitteln Sie das Tuch auf der Tuchwelle und ziehen Sie die Tuch- befestigungsbolzen (3) mit einem 2,5 mm Innensechskantschlüssel • Schieben Sie den Motor zurück in die Tuchwelle. Montieren Sie das Seitenlager mit der Tuchwelle. • Legen Sie das aufgerollte Tuch oben auf den Markisenkasten. •...

  • Seite 10: Unkontrollierte Bedienung

    Der Motor wird gemäß der Einstellanleitung an das Montagekabel WT oder an das Setting Tool WT angeschlossen und programmiert. Siehe hierzu die Seiten 2 - 3. Der Motor soll so eingestellt werden, dass die Gelenkarme im ausgefahrenen Zustand leicht geöffnet sind. Achten Sie darauf, dass die Seitenränder des Tuches nicht auf der Tuchwelle umschlagen! •...

  • Seite 11: Der Volant

    20. Der Volant • Fahren Sie die Markise ganz aus. • Rollen Sie den Volant auf einem sauberen Untergrund aus, oder halten Sie ihn mit einem Kollegen so hoch, dass er den Boden nicht berührt. • Schieben Sie den Rundkeder in den Hohlsaum des Volants. •...

  • Seite 12: Elektroanschluss - Anweisungen Für Den Elektriker

    23. Elektroanschluss - Anweisungen für den Elektriker Bei Nichtbeachtung dieser Anweisungen, bei nicht DIN gerechter Achtung: Ausführung der Anschlüsse oder bei Missachtung der anerkannten Regeln der Technik, haften weder Motor- noch Markisenhersteller für Material- oder Personenschäden (siehe Zeichnung): Schalter für Markisenmotore müssen unbedingt elektrisch und mechanisch verriegelt sein.

  • Seite 13: Anschlussfehler

    25. Anschlussfehler Um Defekten an Mikroschaltern von Antrieben vorzubeugen sind nachfolgend die häufigsten Ursachen für Überlastung der Endschalter erklärt. a. Parallelschaltung von zwei oder mehr Antrieben Die parallel geschalteten Antriebe haben nie genau die gleiche Laufzeit. Deshalb wird der zuerst abschaltende Antrieb von den noch laufenden Antrieben mit einer induktiven und kapazitiven Spannung auf der Gegenwicklung erregt.
  • Seite 14 … beim Einfahren zwei der Gelenkarme gegen die Fallstange und zwei der Gelenkarme gegen die Tuchwelle schlagen? Die Tuchbefestigungsbolzen sind nicht richtig angezogen. Das Markisentuch hat sich in der Fallstange etwas verzogen. Lösung: Fahren Sie die Markise bis auf ca. 30 cm zu. Lösen Sie mit einem Innensechskantschlüssel die kleinen Gewindestifte der Tuchbefestigungsbolzen rechts und links.
