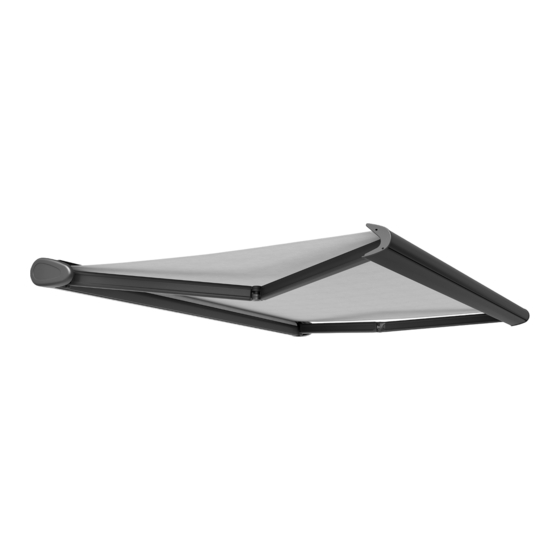

Kastenmarkise K200
Reparaturanleitung Getriebewechsel
Inhalt
1. Werkzeug, das Sie für die Reparatur benötigen
2. Vorbereitung
3. Demontage der Markise
4. Die Gelenkarme
5. Seitenlager
6. Seitenbeschlag
7. Getriebe
8. Zusammenbau
9. Ausrichten der Gelenkarme
10. Neigungswinkel
Seite 1 von 4
Stand 21.06.2016
Verwandte Anleitungen für Varisol K200
Inhaltszusammenfassung für Varisol K200
- Seite 1 Stand 21.06.2016 Kastenmarkise K200 Reparaturanleitung Getriebewechsel Inhalt 1. Werkzeug, das Sie für die Reparatur benötigen 2. Vorbereitung 3. Demontage der Markise 4. Die Gelenkarme 5. Seitenlager 6. Seitenbeschlag 7. Getriebe 8. Zusammenbau 9. Ausrichten der Gelenkarme 10. Neigungswinkel Seite 1 von 4...
- Seite 2 1. Werkzeug, das Sie für die Montage benötigen • Standfeste Leitern • Schraubenschlüssel Größe 17 + 19 • Innensechskantschlüssel Größe 5 + 6 + 8 • Schraubendreher Torx TX10 + TX25 • 2 Ablageböcke • Gurte, Seile 2. Vorbereitung Stellen Sie 2 Leitern rechts und links Standsicher unter die Montagekonsolen der Markise. 3.
- Seite 3 Lösen Sie die Muttern (1) der Armlagerschrauben (2) mit einem 19er Maulschlüssel. Drehen Sie die Armlagerschrauben vorsichtig mit einem 8 mm Innensechskantschlüssel heraus. Achtung! Die Gelenkarme stehen unter Spannung! 5. Seitenlager Drehen Sie die Muttern (1) ganz ab. Nehmen Sie die Seitenlager (2) von den Seitenbeschlägen (3) herunter.

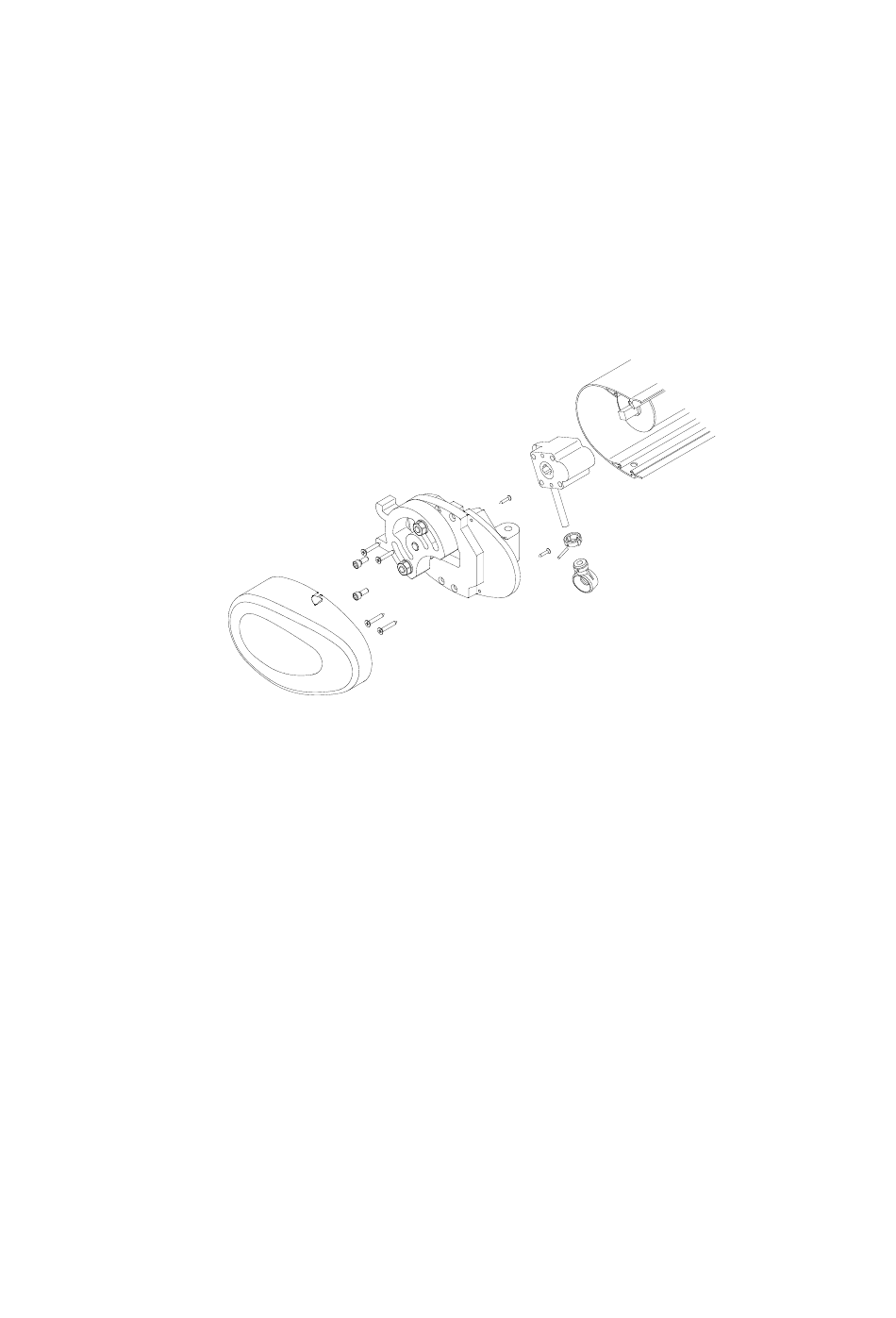

- Seite 4 8. Zusammenbau Stecken Sie die Getriebestange durch die Öffnung im Markisenkasten und das Getriebe auf den Vierkant der Tuchwelle. Schrauben Sie die Seitenbeschläge und die Seitenlager wieder an. Schrauben Gelenkarme Seitenbeschläge. Lösen Sie die Seile, die die Gelenkarme halten. Montieren Sie die Getriebeöse an das Getriebe. Lassen Sie die Fallstange vorsichtig zufahren.
