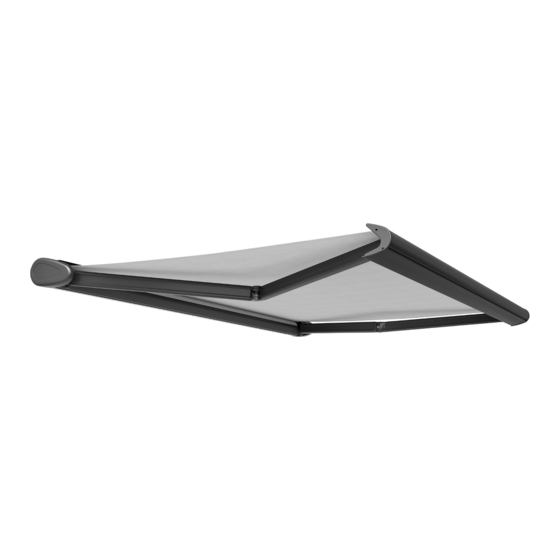

Kastenmarkise K200

Reparaturanleitung Gelenkarmerneuerung

Inhalt

1. Werkzeug, das Sie für die Reparatur benötigen

2. Vor der Demontage des Gelenkarmes

3. Demontage des defekten Gelenkarmes (Fallstange)

4. Demontage des defekten Gelenkarmes (Armlager)

5. Montage des neuen Gelenkarmes (Armlager)

6. Montage des neuen Gelenkarmes (Fallstange)

7. Ausrichten des neuen Gelenkarmes

Seite 1 von 3

Stand 06.06.2016

Seite 1 Stand 06.06.2016 Kastenmarkise K200 Reparaturanleitung Gelenkarmerneuerung Inhalt 1. Werkzeug, das Sie für die Reparatur benötigen 2. Vor der Demontage des Gelenkarmes 3. Demontage des defekten Gelenkarmes (Fallstange) 4. Demontage des defekten Gelenkarmes (Armlager) 5. Montage des neuen Gelenkarmes (Armlager) 6. Montage des neuen Gelenkarmes (Fallstange) 7.
Seite 2 1. Werkzeug, das Sie für die Montage benötigen • Zollstock und Bleistift • Standfeste Leitern • Ring- bzw. Maulschlüssel Größe 13 , 17 + 19 • Innensechskantschlüssel Größe 8 • Torx TX10 • Motoreinstellkabel 2. Vor der Demontage des defekten Gelenkarmes Klemmen Sie den Motor an das Motoreinstellkabel an.

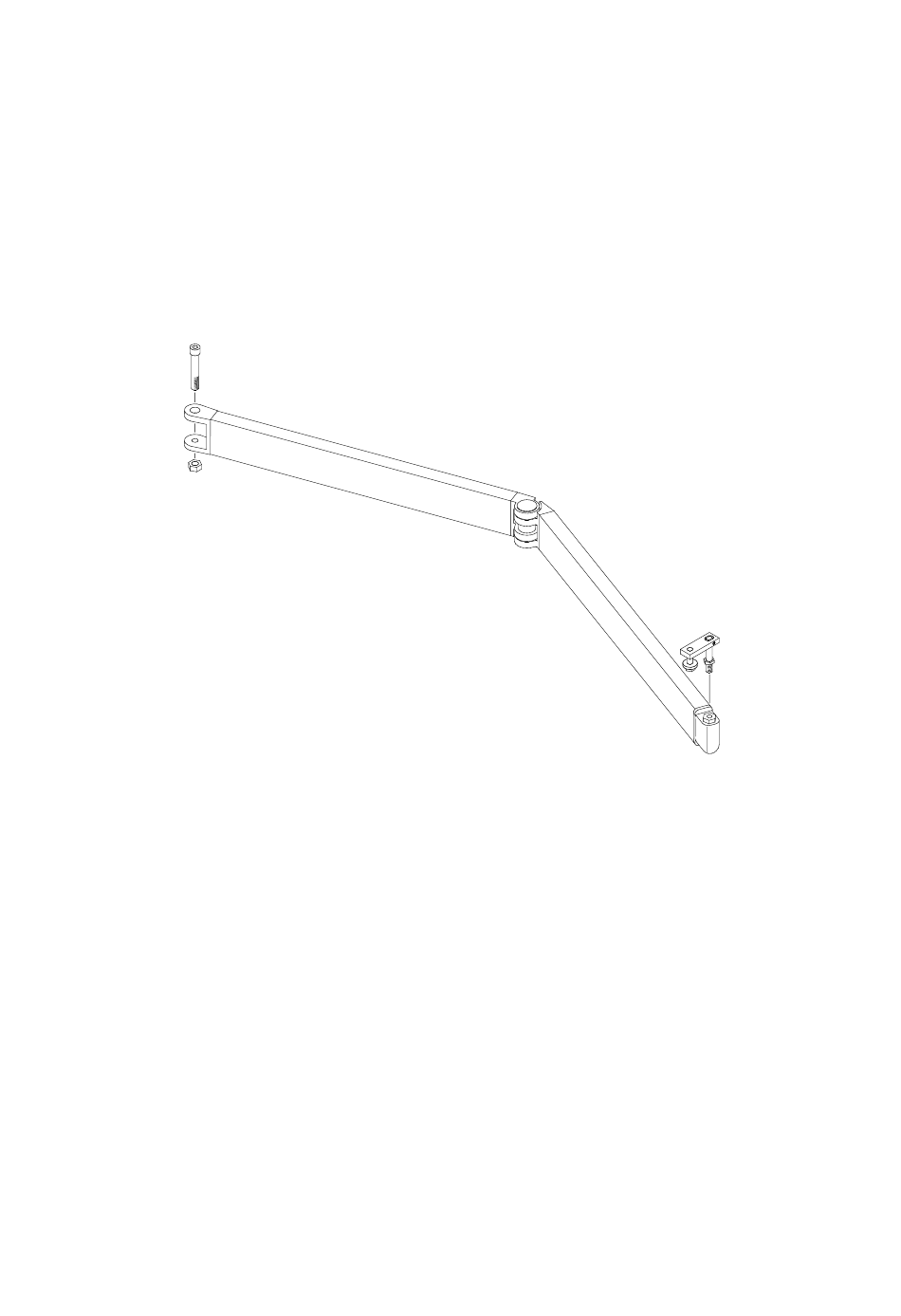

Seite 3 5. Montage des neuen Gelenkarmes (Armlager) Geben Sie das untere Ende des Gelenkarmes ihrem Kollegen in die Hand und steigen Sie mit dem oberen Ende (Armgabel) die Leiter hoch. Schieben Sie die Armgabel (1) auf das Armlager und stecken Sie die Ex- enterschraube (2) von oben ein.
