• Stellen Sie die Leitern unter die Montagekonsolen des 2. Markisenteils.
• Gehen Sie dann mit dem 2. Markisenteil in gleicher Weise vor.
• Stellen Sie nun beide Fallstangen auf die gewünschte Höhe ein. Verdrehen
Sie hierzu die Gewindespindeln der Armlager mit einem 6 mm
Innensechskantschlüssel (15).
Achtung: bevor Sie die Fallstangen mit der Kupplung verbinden, müssen beide
Fallstangen genau in der Waage und auf gleicher Höhe eingestellt sein.

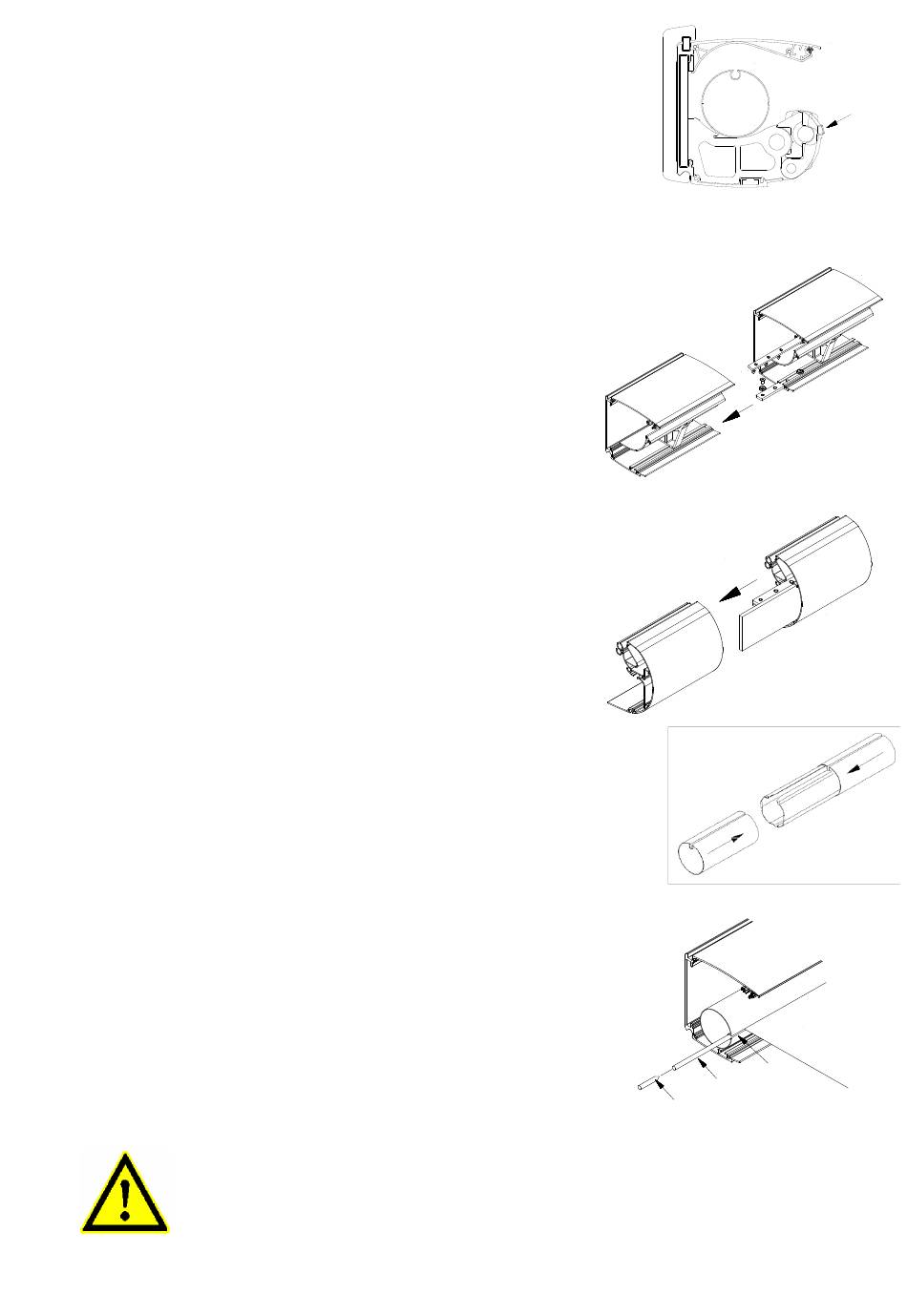

15. Kuppeln der Markisenteile

• Lockern Sie die Schrauben der Kastenkupplungen.

Schieben Sie die Kupplungen soweit raus, verteilen diese

gleichmäßig über den Stoß der Markisenteile und führen die Teile
zusammen. Ziehen Sie die Klemmschrauben der Kupplungen
wieder fest an.
• Lockern Sie die Schrauben der Fallstangenkupplungen.
Schieben Sie die Kupplungen soweit raus, verteilen diese
gleichmäßig über den Stoß der Markisenteile und führen die Teile
zusammen. Korrigieren Sie noch einmal die Einstellung. In den
meisten Fällen müssen die mittleren Gelenkarme eine kleine
Idee nach oben
Klemmschrauben der Kupplungen wieder fest an.
• Schieben Sie die beiden Tuchwellen über die Tuchwellenkupplung ineinander
(Siehe Zeichnung rechts).

16. Montage der Bespannung

• Drehen Sie die Nut der Tuchwelle nach vorne. Befindet sich der
Motor auf der linken Seite, so ziehen Sie ihn einige cm heraus.
• Führen Sie den Hohlsaum des Tuches nach und nach in die Nut der
Tuchwelle (1) ein. Ihr Kollege schiebt gleichzeitig den Rundkeder (2)
in den Hohlsaum. Schneiden Sie den Keder so ab, dass das Tuch
rechts und links 2 cm übersteht. In den Überstand werden die Tuch-
befestigungen (3) eingeführt.
Achtung bei Tüchern mit Eckverstärkung!
Die Eckverstärkung wird immer in die Fallstange montiert!
97.18.050 V6
korrigiert werden. Ziehen Sie die
1
2
3
Seite 8 von 14
