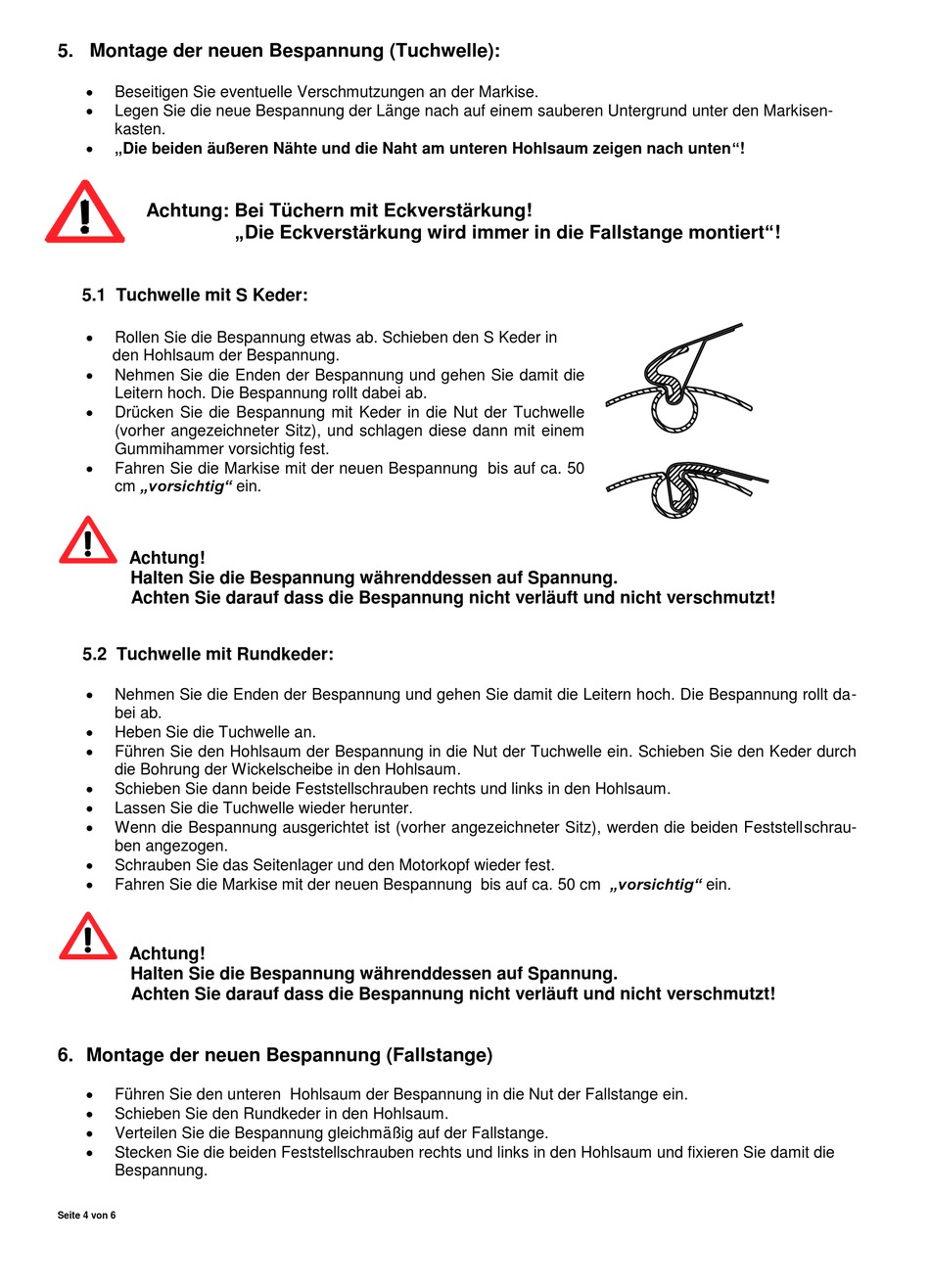

5. Montage der neuen Bespannung (Tuchwelle):


Beseitigen Sie eventuelle Verschmutzungen an der Markise.

Legen Sie die neue Bespannung der Länge nach auf einem sauberen Untergrund unter den Markisen-
kasten.

„Die beiden äußeren Nähte und die Naht am unteren Hohlsaum zeigen nach unten"!
Achtung: Bei Tüchern mit Eckverstärkung!
5.1 Tuchwelle mit S Keder:

Rollen Sie die Bespannung etwas ab. Schieben den S Keder in
den Hohlsaum der Bespannung.

Nehmen Sie die Enden der Bespannung und gehen Sie damit die
Leitern hoch. Die Bespannung rollt dabei ab.

Drücken Sie die Bespannung mit Keder in die Nut der Tuchwelle
(vorher angezeichneter Sitz), und schlagen diese dann mit einem
Gummihammer vorsichtig fest.

Fahren Sie die Markise mit der neuen Bespannung bis auf ca. 50
cm „vorsichtig" ein.
Achtung!
Halten Sie die Bespannung währenddessen auf Spannung.
Achten Sie darauf dass die Bespannung nicht verläuft und nicht verschmutzt!
5.2 Tuchwelle mit Rundkeder:

Nehmen Sie die Enden der Bespannung und gehen Sie damit die Leitern hoch. Die Bespannung rollt da-
bei ab.

Heben Sie die Tuchwelle an.

Führen Sie den Hohlsaum der Bespannung in die Nut der Tuchwelle ein. Schieben Sie den Keder durch
die Bohrung der Wickelscheibe in den Hohlsaum.

Schieben Sie dann beide Feststellschrauben rechts und links in den Hohlsaum.

Lassen Sie die Tuchwelle wieder herunter.

Wenn die Bespannung ausgerichtet ist (vorher angezeichneter Sitz), werden die beiden Feststellschrau-
ben angezogen.

Schrauben Sie das Seitenlager und den Motorkopf wieder fest.

Fahren Sie die Markise mit der neuen Bespannung bis auf ca. 50 cm „vorsichtig" ein.
Achtung!
Halten Sie die Bespannung währenddessen auf Spannung.
Achten Sie darauf dass die Bespannung nicht verläuft und nicht verschmutzt!

6. Montage der neuen Bespannung (Fallstange)


Führen Sie den unteren Hohlsaum der Bespannung in die Nut der Fallstange ein.

Schieben Sie den Rundkeder in den Hohlsaum.

Verteilen Sie die Bespannung gleichmäßig auf der Fallstange.

Stecken Sie die beiden Feststellschrauben rechts und links in den Hohlsaum und fixieren Sie damit die
Bespannung.
Seite 4 von 6
„Die Eckverstärkung wird immer in die Fallstange montiert"!
