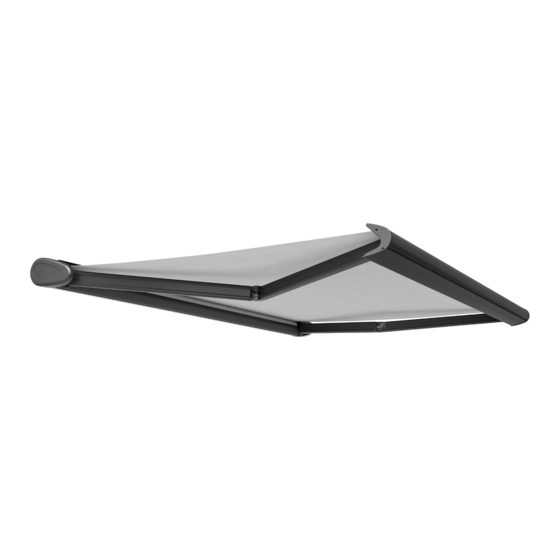

Varisol K200 Montageanleitung
Schlanke kastenmarkise
Vorschau ausblenden
Andere Handbücher für K200:
- Montage- und elektroinstallationsanweisung (12 Seiten) ,
- Reparaturanleitung (5 Seiten) ,
- Reparaturanleitung (4 Seiten)
Werbung
Quicklinks
Werbung
Verwandte Anleitungen für Varisol K200
Inhaltszusammenfassung für Varisol K200
- Seite 1 MONTAGEANLEITUNG Schlanke Kastenmarkise : K200...
- Seite 2 INHALTSVERZEICHNIS GRUNDLAGEN Sicherheitshinweise ........................... Seite 3 Bevor Sie zur Baustelle fahren ......................Seite 3 Werkzeug, das Sie für die Baustelle brauchen ................... Seite 3 Qualifikation ............................Seite 3 Transport ............................Seite 3 Hochziehen mit Seilen ........................Seite 4 Aufstiegshilfen ............................ Seite 4 Absturzsicherung ..........................
- Seite 3 GRUNDLAGEN SICHERHEITSHINWEISE Sicherheitshinweise sind an entsprechender Stelle im Text zu finden. Sie sind mit einem Symbol und einem Hinweis gekennzeichnet. WICHTIGER SICHERHEITSHINWEIS : Mit diesem Warndreieck sind Hinweise gekennzeichnet, die eine Gefahr angeben, welche zum Tod oder zu schweren Verletzungen führen kann, oder die für die Funktion der Markise wichtig sind. WICHTIGER SICHERHEITSHINWEIS : Mit diesem Warndreieck sind Hinweise gekennzeichnet, die eine Gefahr durch Stromschlag welche zum Tod oder zu schweren Verletzungen führt oder die für die Funktion der Markise wichtig sind.
- Seite 4 GRUNDLAGEN Das Transportgut ist sachgerecht und sicher zu befestigen. Die Verpackung der Markise ist vor Nässe zu schützen. Eine aufgeweichte Verpackung kann sich lösen und zu Unfällen führen. Die zum Zwecke der Wareneingangskontrolle geöffnete Verpackung muss für den Weitertransport wieder sachgerecht verschlossen werden.
- Seite 5 MONTAGE ÜBERPRÜFUNG DER WARE Überprüfen Sie die Markise und das Zubehör auf Unversehrtheit und Vollständigkeit. Prüfen Sie, ob die Lieferung mit Ihrer Bestellung übereinstimmt. Vor Beginn der Montage ist zu prüfen, ob die gelieferten Montagekonsolen in Art und Anzahl mit der Bestellung übereinstimmen ob die bei der Bestellung gemachten Angaben über den Befestigungsuntergrund mit dem tatsächlich vorgefundenem Befestigungsuntergrund übereinstimmen Wandkonsole 300mm...
- Seite 6 MONTAGE SEITLICHE LAGE DER MARKISE BESTIMMEN Überprüfen Sie den Baugrund. Richten Sie die Konsolen mit der Wasserwage genau aus ! Wählen Sie geeignete Befestigungsmittel. Achten Sie auf die genaue Flucht der Konsolen, sowohl in der Höhe, als auch in der Tiefe ! Messen Sie mit Hilfe eines Rollmaßes das Befestigungsmaß.
- Seite 7 MONTAGE MONTAGE DER WANDKONSOLEN Zeichnen Sie mit der Wasserwaage (1) senkrechte Striche. Legen Sie die Höhe des ersten Konsole (2) fest. Richten Sie die Konsolen mit der Wasserwage genau aus ! Zeichnen Sie die Befestigungslöcher an die Wand an. Übertragen Sie die Maße auf den anderen Befestigungspunkt. Achten Sie auf die genaue Flucht der Konsolen, sowohl in der Höhe, als auch in der Tiefe ! Zeichnen Sie die Befestigungspunkte an.
- Seite 8 MONTAGE MONTAGE DER DECKENKONSOLEN Markieren Sie die Bohrlöcher der ersten Konsole (1). Messen Sie den Abstand der Bohrpunkte zur Wand. Richten Sie die Konsolen mit der Wasserwage genau aus ! Übertragen Sie die Maße auf den anderen Befestigungspunkt. Zeichnen Sie die Befestigungspunkte an. Achten Sie auf die genaue Flucht der Konsolen, sowohl in der Höhe, als auch in der Tiefe ! Bohren Sie die Befestigungslöcher der Konsolen (1).
- Seite 9 MONTAGE MONTAGE DER DACHSPARRENHALTER Prüfen Sie, welche DS (1) am nächsten, den durch Aufkleber DH = Dachsparrenhalter / DS = Dachsparren an der Markise gekennzeichneten Punkten stehen. Befestigen Sie mit Schraubzwingen (2) die DH (3). Spannen Sie eine Richtschnur (4) zwischen den äußeren DH. Achten Sie darauf, dass die Halter fluchten und auf gleicher Höhe liegen ! Durchbohren Sie die DS (1) durch die Löcher der DH (3).
- Seite 10 MONTAGE EINHÄNGEN DER MARKISE Stellen Sie zwei Leitern unter die Konsolen (1). Legen Sie die Markise (2) auf zwei Leitern. Heben Sie die Markise (2) mit einem Kollegen an. Winkeln Sie die Markise (2) an. Hängen Sie die Markise (2) mit der oberen Nut in die Konsolen (1) ein.
- Seite 11 MONTAGE EINSTELLUNG DES AUSFALLWINKELS Fahren Sie die Markise (1) ganz aus. Lösen Sie die seitlichen Muttern (2). Verdrehen Sie die Einstellschrauben (3). Ziehen Sie seitlichen Muttern (2) wieder fest. Verschrauben (4) Sie von innen beiden Kastenseitenkappen (5).
- Seite 12 CHECKLISTE WAS IST WENN FOLGENDE FEHLER AUFTRETEN Auftragsnummer : ___________ Was ist wenn folgende Fehler auftreten : 1..beim Einfahren der eine Arm gegen die Fallstange und der andere Arm gegen die Tuchwelle schlägt ? 2..die Markise soweit ausfährt, dass das Tuch durchhängt oder wieder falsch herum aufwickelt ? 3.
- Seite 13 CHECKLISTE WICHTIGE SICHERHEITSHINWEISE UNKONTROLLIERTE BEDIENUNG Bei Arbeiten im Fahrbereich der Markise muss die automatische Steuerung ausgeschaltet werden. Es besteht Quetsch- und Absturzgefahr! Zusätzlich muss sichergestellt sein, dass die Anlage nicht unbeabsichtigt manuell bedient werden kann. Hierzu ist die Stromzufuhr zu unterbrechen, z.B. Sicherungen auszuschalten oder die Steckerkupplung am Motor zu trennen.
- Seite 14 97.13.010 V7...
