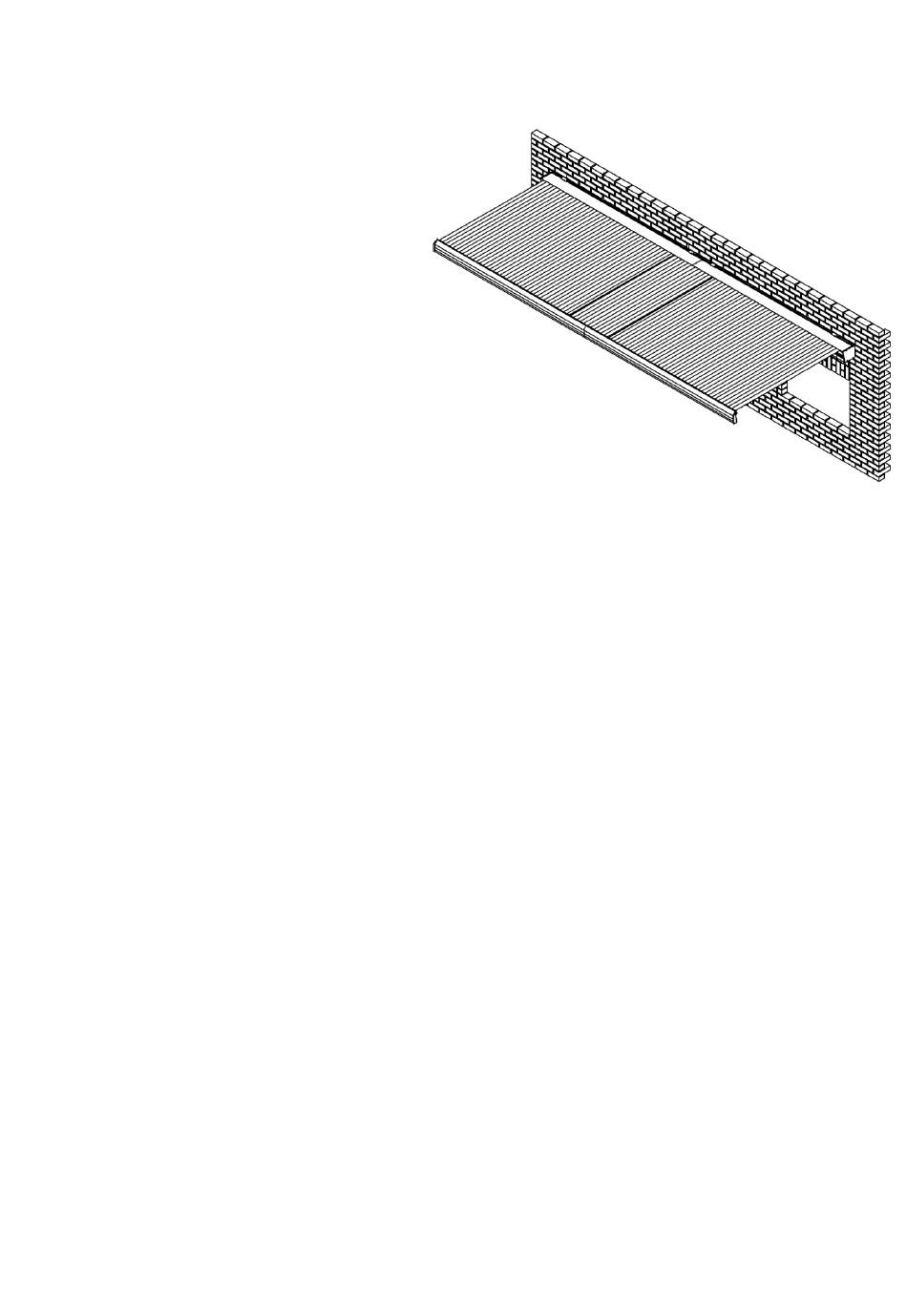

VARISOL - K450 mit Schlitzabdeckung
Montage- und Elektroinstallationsanweisung
Inhalt
1. Sicherheitshinweise ...................................................................................................................................................... 2
2. Bevor Sie zur Baustelle fahren ...................................................................................................................................... 2
3. Werkzeug, das Sie für die Montage benötigen ............................................................................................................ 2
4. Qualifikation ................................................................................................................................................................. 2
5. Transport ...................................................................................................................................................................... 3
6. Hochziehen mit Seilen .................................................................................................................................................. 3
7. Aufstiegshilfen .............................................................................................................................................................. 3
8. Absturzsicherung .......................................................................................................................................................... 3
9. Bestimmungsgemäße Verwendung.............................................................................................................................. 3
10. Befestigungsmittel ...................................................................................................................................................... 3
11. Montagekonsolen ....................................................................................................................................................... 4
12. Seitliche Lage der Markise bestimmen ....................................................................................................................... 4
13. Montage der Konsolen ............................................................................................................................................... 4
14. Markisengestelle einhängen ....................................................................................................................................... 6
15. Kuppeln der Markisenteile ......................................................................................................................................... 8
16. Unkontrollierte Bedienung ......................................................................................................................................... 9
17. Quetsch- und Scherbereiche ...................................................................................................................................... 9
18. Motoreinstellung ........................................................................................................................................................ 9
19. Montage der Schlitzabdeckung ................................................................................................................................ 10
20. Der Volant ................................................................................................................................................................. 10
21. Übergabe .................................................................................................................................................................. 11
22. Elektroanschluss - Anweisungen für den Elektriker ................................................................................................. 11
23. Ansteuerrichtlinien für Rohrmotore ......................................................................................................................... 11
24. Anschlussfehler ......................................................................................................................................................... 12
25. Der Vario-Volant (Optional) ....................................................................................................................................... 12
26. Was ist, wenn... ........................................................................................................................................................ 13
97.17.030 V7
Seite 1 von 14

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Varisol K450

Inhaltszusammenfassung für Varisol K450

  • Seite 1: Inhaltsverzeichnis

    VARISOL - K450 mit Schlitzabdeckung Montage- und Elektroinstallationsanweisung Inhalt 1. Sicherheitshinweise ..............................2 2. Bevor Sie zur Baustelle fahren ............................2 3. Werkzeug, das Sie für die Montage benötigen ......................2 4. Qualifikation ................................. 2 5. Transport ..................................3 6. Hochziehen mit Seilen ..............................3 7.

  • Seite 2: Sicherheitshinweise

    1. Sicherheitshinweise Sicherheitshinweise sind an entsprechender Stelle im Text zu finden. Sie sind mit einem Symbol und einem Hinweis gekennzeichnet. Wichtiger Sicherheitshinweis: Mit diesem Warndreieck sind Hinweise gekennzeichnet, die eine Gefahr angeben, welche zum Tod oder zu schweren Verletzungen führen kann, oder die für die Funktion der Markise wichtig sind.

  • Seite 3: Transport

    5. Transport Die zulässigen Achslasten und das zulässige Gesamtgewicht für das Transportmittel dürfen nicht überschritten werden. Durch Zuladung kann sich das Fahrverhalten des Fahrzeugs ändern. Das Transportgut ist sachgerecht und sicher zu befestigen. Die Verpackung der Markise ist vor Nässe zu schützen. Eine aufgeweichte Verpackung kann sich lösen und zu Unfällen führen.

  • Seite 4: Montagekonsolen

    11. Montagekonsolen Vor Beginn der Montage ist zu prüfen, • ob die gelieferten Montagekonsolen in Art und Anzahl mit der Bestellung übereinstimmen, • ob die bei der Bestellung gemachten Angaben über den Befestigungsuntergrund mit dem tatsächlich vorgefundenem Befestigungsuntergrund übereinstimmen. Sollten hierbei Abweichungen festgestellt werden, welche die Sicherheit beeinträchtigen, so darf die Montage nicht durchgeführt werden.
  • Seite 5 B) Deckenmontage • Markieren Sie die Bohrlöcher der ersten Konsole an der Decke in der vorher unter Punkt 12 markierten Stellen. • Messen Sie den Abstand eines Bohrpunktes zur Wand oder zum Decke- nende. • Übertragen dieses Maß anderen äußeren Befestigungspunkt.

  • Seite 6: Markisengestelle Einhängen

    Schlagen Sie den Scheibendübel (4) mit einem Hammer über das Bohrloch in den Sparren (2). Stecken Sie die Gewindestangen (3) durch die Boh- rungen der Dachsparren (2) und Scheibendübel (4). Schieben Sie den Dachsparrenhalter (1) und die Scheibe (5) auf die Gewindestange (3). Drehen Sie dann die Muttern (6) auf die Gewindestange (3).
  • Seite 7 • Heben Sie mit Ihrem Kollegen das Markisengestell gleichmäßig an und steigen Sie auf die Leitern. Kippen Sie das Markisengestell leicht nach vorne (1). Setzen Sie die Markise mit der Nut auf die Montagekonsolen auf (2). Drücken Sie das Markisengestell gegen die Montagekonsolen (3).

  • Seite 8: Kuppeln Der Markisenteile

    • Stellen Sie nun beide Fallstangen auf die gewünschte Höhe ein. Verdrehen Sie hierzu die Gewindespindeln der Armlager mit einem 6 mm Innensechskantschlüssel (1). Achtung: bevor Sie die Fallstangen mit der Kupplung verbinden, müssen beide Fallstangen genau in der Waage und auf gleicher Höhe eingestellt sein.

  • Seite 9: Unkontrollierte Bedienung

    • Für die später zu montierende Schlitzabdeckung schieben Sie in die hintere Nut jeder Fallstange einen Tuchbefestigungsbolzen und in eine der Fallstangen ein Stück Rundkeder von ca. 41 cm Länge. • Lockern Sie die Schrauben der Fallstangenkupplungen. Schieben Sie die Kupplungen soweit raus, verteilen diese gleichmäßig über den Stoß...

  • Seite 10: Montage Der Schlitzabdeckung

    Klemmen Sie den Motor an das Motor - Einstellkabel an. Stellen Sie den Motor gemäß der biegefügten Motoreistellanleitung ein. Die untere Endlage soll so eingestellt werden, dass die Gelenkarme im ausgefahrenen Zustand leicht geöffnet sind. Achten Sie darauf, dass die Seitenränder des Tuches nicht auf der Tuchwelle umschlagen! 19.

  • Seite 11: Übergabe

    21. Übergabe Alle Bedienungsanleitungen, sowie die Montage- und Einstellanleitungen der Motor-, Schalter- und Steuerungshersteller sind mit einer Einweisung dem Nutzer zu übergeben. Er ist umfassend über die Sicherheits- und Nutzungshinweise der Markise aufzuklären. Bei Nichtbeachtung und Fehlbedienung kann es zu Schäden an der Markise und zu Unfällen kommen.

  • Seite 12: Anschlussfehler

    24. Anschlussfehler Um Defekten an Mikroschaltern von Antrieben vorzubeugen sind nachfolgend die häufigsten Ursachen für Überlastung der Endschalter erklärt. a. Parallelschaltung von zwei oder mehr Antrieben Die parallel geschalteten Antriebe haben nie genau die gleiche Laufzeit. Deshalb wird der zuerst abschaltende Antrieb von den noch laufenden Antrieben mit einer induktiven und kapazitiven Spannung auf der Gegenwicklung erregt.

  • Seite 13: Was Ist, Wenn

    26. Was ist, wenn... … beim Einfahren zwei der Gelenkarme gegen die Fallstange und zwei der Gelenkarme gegen die Tuchwelle schlagen? Die Tuchbefestigungsbolzen sind nicht richtig angezogen. Das Markisentuch hat sich in der Fallstange etwas verzogen. Lösung: Fahren Sie die Markise bis auf ca. 30 cm zu. Lösen Sie mit einem Innensechskantschlüssel die kleinen Gewindestifte der Tuchbefestigungsbolzen rechts und links.
  • Seite 14 … der Gelenkarm im eingefahrenem Zustand zu tief herunter hängt oder er zu weit hoch steht? In den meisten Fällen liegt dies an einer nicht ordnungsgemäßen Montage der Konsolen. Prüfen Sie, wie auch unter Punkt 13 beschrieben, mit einer Richtschnur und einer Wasserwaage deren Sitz und Ausrichtung.
