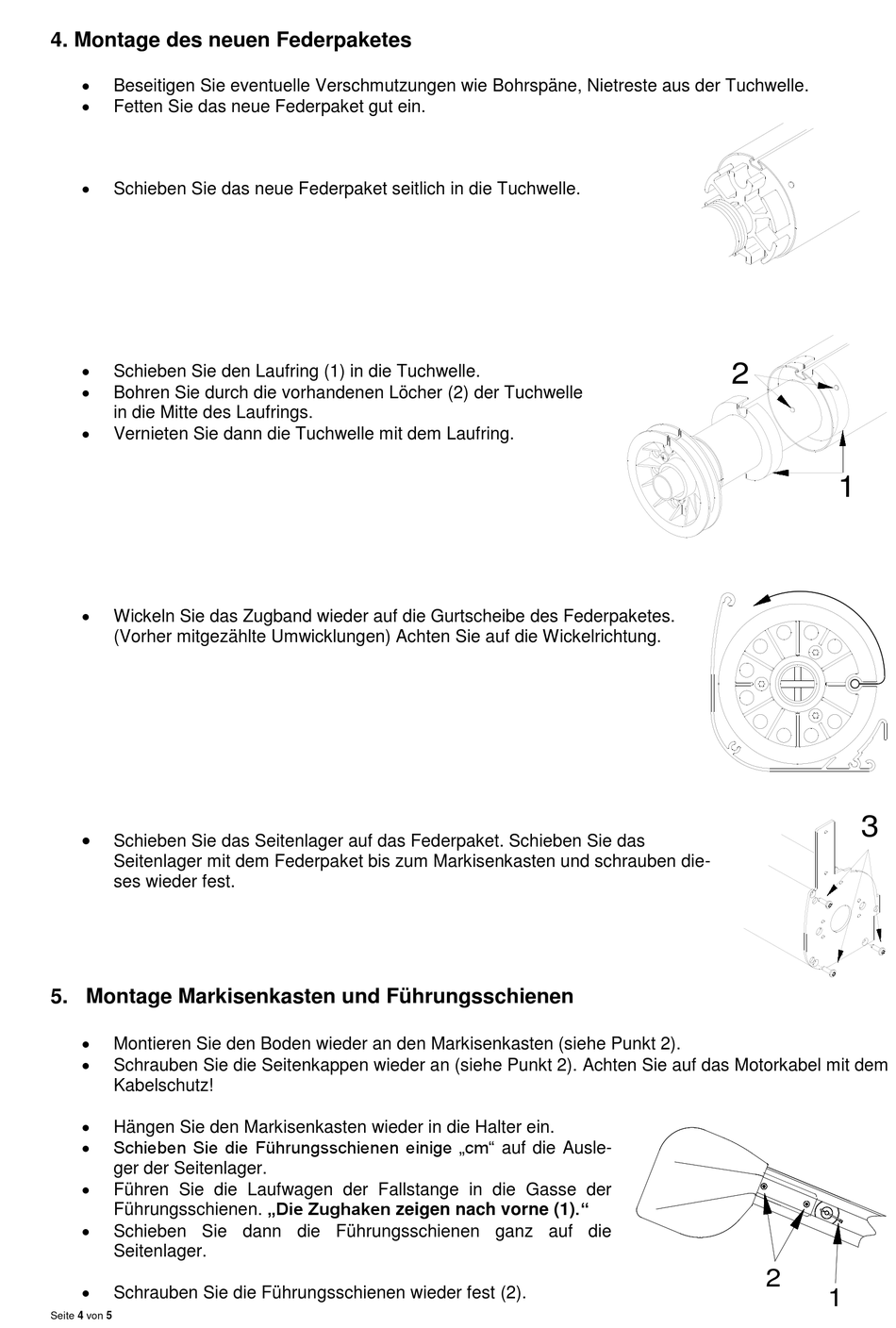

4. Montage des neuen Federpaketes


Beseitigen Sie eventuelle Verschmutzungen wie Bohrspäne, Nietreste aus der Tuchwelle.

Fetten Sie das neue Federpaket gut ein.

Schieben Sie das neue Federpaket seitlich in die Tuchwelle.

Schieben Sie den Laufring (1) in die Tuchwelle.

Bohren Sie durch die vorhandenen Löcher (2) der Tuchwelle
in die Mitte des Laufrings.

Vernieten Sie dann die Tuchwelle mit dem Laufring.

Wickeln Sie das Zugband wieder auf die Gurtscheibe des Federpaketes.
(Vorher mitgezählte Umwicklungen) Achten Sie auf die Wickelrichtung.

Schieben Sie das Seitenlager auf das Federpaket. Schieben Sie das
Seitenlager mit dem Federpaket bis zum Markisenkasten und schrauben die-
ses wieder fest.
5. Montage Markisenkasten und Führungsschienen

Montieren Sie den Boden wieder an den Markisenkasten (siehe Punkt 2).

Schrauben Sie die Seitenkappen wieder an (siehe Punkt 2). Achten Sie auf das Motorkabel mit dem
Kabelschutz!

Hängen Sie den Markisenkasten wieder in die Halter ein.

Schieben Sie die Führungsschienen einige „cm" auf die Ausle-
ger der Seitenlager.

Führen Sie die Laufwagen der Fallstange in die Gasse der
Führungsschienen. „Die Zughaken zeigen nach vorne (1)."

Schieben Sie dann die Führungsschienen ganz auf die
Seitenlager.

Schrauben Sie die Führungsschienen wieder fest (2).
Seite 4 von 5
