Varisol K200 Reparaturanleitung Seite 3

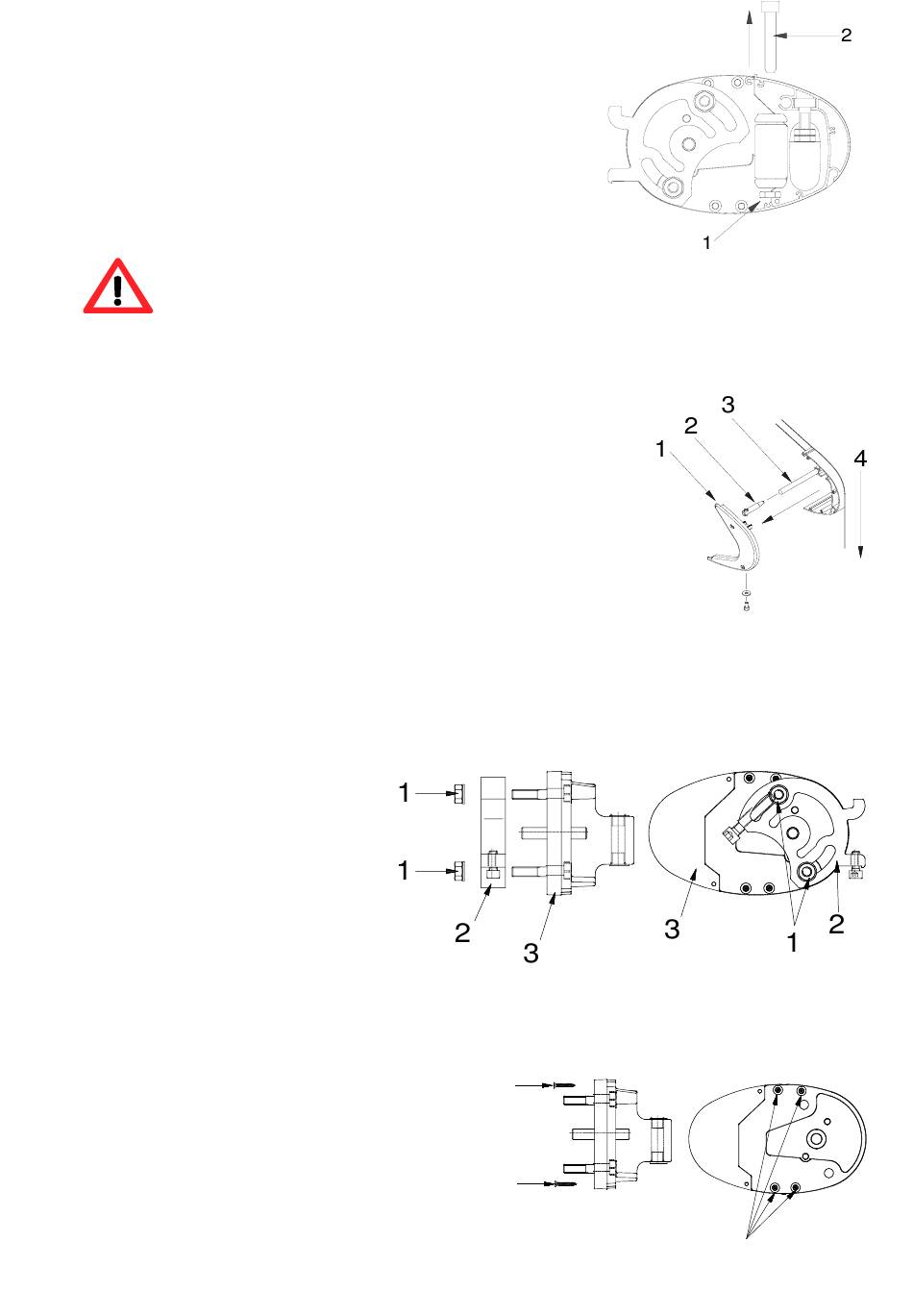

Lösen Sie die Muttern (1) der Armlagerschrauben (2) mit einem
19er Maulschlüssel.
Drehen Sie die Armlagerschrauben vorsichtig mit einem 8 mm In-
nensechskantschlüssel heraus.
Achtung! Die Gelenkarme stehen unter Spannung!
5. Demontage der Bespannung aus der Fallstange:
•
Lassen Sie die Bespannung etwas locker fahren.
•
Lösen Sie die Fallstangenseitenkappen (1) mit einem Kreuzschrauben-
dreher. Lösen Sie beiden Befestigungsbolzen (2) rechts und links in der
Bespannung mit einem 2,5 mm Innensechskantschlüssel und nehmen
Sie diese ab. Nehmen Sie den Keder (3) ganz aus dem Hohlsaum der
Bespannung heraus. Ziehen Sie die Bespannung der Länge nach über
die Fallstange nach unten (4).
Bei Motorantrieb:
Klemmen Sie das Einstellkabel ab
6. Demontage der Bespannung Tuchwelle
6a. Seitenlager
Drehen Sie die Muttern (1) ganz ab.
Nehmen Sie die Seitenlager (2) von den
Seitenbeschlägen (3) herunter.
6b. Seitenbeschlag
Lösen Sie die 4 Schrauben (4)
der Seitenbeschläge.
