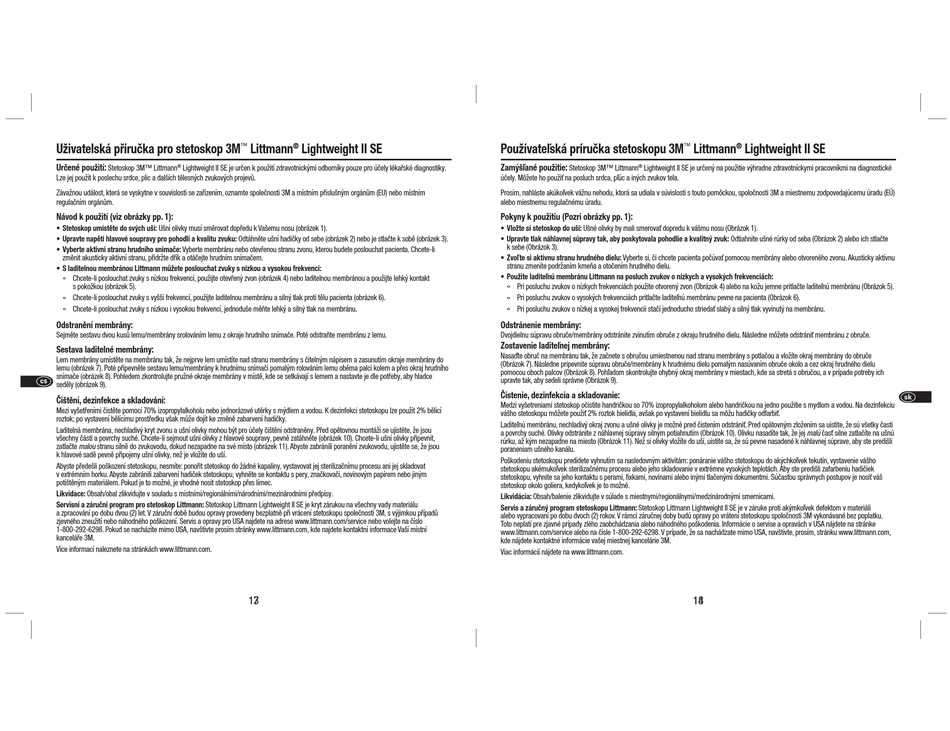

Uživatelská příručka pro stetoskop 3M
Určené použití:
Stetoskop 3M™ Littmann ® Lightweight II SE je určen k použití zdravotnickými odborníky pouze pro účely lékařské diagnostiky.
Lze jej použít k poslechu srdce, plic a dalších tělesných zvukových projevů.
Závažnou událost, která se vyskytne v souvislosti se zařízením, oznamte společnosti 3M a místním příslušným orgánům (EU) nebo místním
regulačním orgánům.
Návod k použití (viz obrázky pp. 1):
• Stetoskop umístěte do svých uší: Ušní olivky musí směrovat dopředu k Vašemu nosu (obrázek 1).
• Upravte napětí hlavové soupravy pro pohodlí a kvalitu zvuku: Odtáhněte ušní hadičky od sebe (obrázek 2) nebo je stlačte k sobě (obrázek 3).
• Vyberte aktivní stranu hrudního snímače: Vyberte membránu nebo otevřenou stranu zvonu, kterou budete poslouchat pacienta. Chcete-li
změnit akusticky aktivní stranu, přidržte dřík a otáčejte hrudním snímačem.
• S laditelnou membránou Littmann můžete poslouchat zvuky s nízkou a vysokou frekvencí:
Chcete-li poslouchat zvuky s nízkou frekvencí, použijte otevřený zvon (obrázek 4) nebo laditelnou membránou a použijte lehký kontakt
o
s pokožkou (obrázek 5).
Chcete-li poslouchat zvuky s vyšší frekvencí, použijte laditelnou membránu a silný tlak proti tělu pacienta (obrázek 6).
o
Chcete-li poslouchat zvuky s nízkou i vysokou frekvencí, jednoduše měňte lehký a silný tlak na membránu.
o
Odstranění membrány:
Sejměte sestavu dvou kusů lemu/membrány srolováním lemu z okraje hrudního snímače. Poté odstraňte membránu z lemu.
Sestava laditelné membrány:
Lem membrány umístěte na membránu tak, že nejprve lem umístíte nad stranu membrány s čitelným nápisem a zasunutím okraje membrány do
lemu (obrázek 7). Poté připevněte sestavu lemu/membrány k hrudnímu snímači pomalým rolováním lemu oběma palci kolem a přes okraj hrudního
snímače (obrázek 8). Pohledem zkontrolujte pružné okraje membrány v místě, kde se setkávají s lemem a nastavte je dle potřeby, aby hladce
o
seděly (obrázek 9).
Čištění, dezinfekce a skladování:
Mezi vyšetřeními čistěte pomocí 70% izopropylalkoholu nebo jednorázové utěrky s mýdlem a vodou. K dezinfekci stetoskopu lze použít 2% bělicí
roztok; po vystavení bělícímu prostředku však může dojít ke změně zabarvení hadičky.
Laditelná membrána, nechladivý kryt zvonu a ušní olivky mohou být pro účely čištění odstraněny. Před opětovnou montáží se ujistěte, že jsou
všechny části a povrchy suché. Chcete-li sejmout ušní olivky z hlavové soupravy, pevně zatáhněte (obrázek 10). Chcete-li ušní olivky připevnit,
zatlačte malou stranu silně do zvukovodu, dokud nezapadne na své místo (obrázek 11). Abyste zabránili poranění zvukovodu, ujistěte se, že jsou
k hlavové sadě pevně připojeny ušní olivky, než je vložíte do uší.
Abyste předešli poškození stetoskopu, nesmíte: ponořit stetoskop do žádné kapaliny, vystavovat jej sterilizačnímu procesu ani jej skladovat
v extrémním horku. Abyste zabránili zabarvení hadiček stetoskopu, vyhněte se kontaktu s pery, značkovači, novinovým papírem nebo jiným
potištěným materiálem. Pokud je to možné, je vhodné nosit stetoskop přes límec.
Likvidace: Obsah/obal zlikvidujte v souladu s místními/regionálními/národními/mezinárodními předpisy.
Servisní a záruční program pro stetoskop Littmann: Stetoskop Littmann Lightweight II SE je kryt zárukou na všechny vady materiálu
a zpracování po dobu dvou (2) let. V záruční době budou opravy provedeny bezplatně při vrácení stetoskopu společnosti 3M, s výjimkou případů
zjevného zneužití nebo náhodného poškození. Servis a opravy pro USA najdete na adrese www.littmann.com/service nebo volejte na číslo
1-800-292-6298. Pokud se nacházíte mimo USA, navštivte prosím stránky www.littmann.com, kde najdete kontaktní informace Vaší místní
kanceláře 3M.
Více informací naleznete na stránkách www.littmann.com.
™ ®
Littmann Lightweight II SE
13 17
Používateľská príručka stetoskopu 3M
Zamýšľané použitie:
Stetoskop 3M™ Littmann ® Lightweight II SE je určený na použitie výhradne zdravotníckymi pracovníkmi na diagnostické
účely. Môžete ho použiť na posluch srdca, pľúc a iných zvukov tela.
Prosím, nahláste akúkoľvek vážnu nehodu, ktorá sa udiala v súvislosti s touto pomôckou, spoločnosti 3M a miestnemu zodpovedajúcemu úradu (EÚ)
alebo miestnemu regulačnému úradu.
Pokyny k použitiu (Pozri obrázky pp. 1):
• Vložte si stetoskop do uší: Ušné olivky by mali smerovať dopredu k vášmu nosu (Obrázok 1).
• Upravte tlak náhlavnej súpravy tak, aby poskytovala pohodlie a kvalitný zvuk: Odtiahnite ušné rúrky od seba (Obrázok 2) alebo ich stlačte
k sebe (Obrázok 3).
• Zvoľte si aktívnu stranu hrudného dielu: Vyberte si, či chcete pacienta počúvať pomocou membrány alebo otvoreného zvonu. Akusticky aktívnu
stranu zmeníte podržaním kmeňa a otočením hrudného dielu.
• Použite laditeľnú membránu Littmann na posluch zvukov o nízkych a vysokých frekvenciách:
Pri posluchu zvukov o nízkych frekvenciách použite otvorený zvon (Obrázok 4) alebo na kožu jemne pritlačte laditeľnú membránu (Obrázok 5).
o
Pri posluchu zvukov o vysokých frekvenciách pritlačte laditeľnú membránu pevne na pacienta (Obrázok 6).
o
Pri posluchu zvukov o nízkej a vysokej frekvencii stačí jednoducho striedať slabý a silný tlak vyvinutý na membránu.
o
Odstránenie membrány:
Dvojdielnu súpravu obruče/membrány odstránite zvinutím obruče z okraju hrudného dielu. Následne môžete odstrániť membránu z obruče.
Zostavenie laditeľnej membrány:
Nasaďte obruč na membránu tak, že začnete s obručou umiestnenou nad stranu membrány s potlačou a vložíte okraj membrány do obruče
(Obrázok 7). Následne pripevnite súpravu obruče/membrány k hrudnému dielu pomalým nasúvaním obruče okolo a cez okraj hrudného dielu
pomocou oboch palcov (Obrázok 8). Pohľadom skontrolujte ohybný okraj membrány v miestach, kde sa stretá s obručou, a v prípade potreby ich
upravte tak, aby sedeli správne (Obrázok 9).
Čistenie, dezinfekcia a skladovanie:
Medzi vyšetreniami stetoskop očistite handričkou so 70% izopropylalkoholom alebo handričkou na jedno použitie s mydlom a vodou. Na dezinfekciu
vášho stetoskopu môžete použiť 2% roztok bielidla, avšak po vystavení bielidlu sa môžu hadičky odfarbiť.
Laditeľnú membránu, nechladivý okraj zvonu a ušné olivky je možné pred čistením odstrániť. Pred opätovným zložením sa uistite, že sú všetky časti
a povrchy suché. Olivky odstránite z náhlavnej súpravy silným potiahnutím (Obrázok 10). Olivku nasadíte tak, že jej malú časť silne zatlačíte na ušnú
rúrku, až kým nezapadne na miesto (Obrázok 11). Než si olivky vložíte do uší, uistite sa, že sú pevne nasadené k náhlavnej súprave, aby ste predišli
poraneniam ušného kanálu.
Poškodeniu stetoskopu predídete vyhnutím sa nasledovným aktivitám: ponáranie vášho stetoskopu do akýchkoľvek tekutín, vystavenie vášho
stetoskopu akémukoľvek sterilizačnému procesu alebo jeho skladovanie v extrémne vysokých teplotách. Aby ste predišli zafarbeniu hadičiek
stetoskopu, vyhnite sa jeho kontaktu s perami, fixkami, novinami alebo inými tlačenými dokumentmi. Súčasťou správnych postupov je nosiť váš
stetoskop okolo goliera, kedykoľvek je to možné.
Likvidácia: Obsah/balenie zlikvidujte v súlade s miestnymi/regionálnymi/medzinárodnými smernicami.
Servis a záručný program stetoskopu Littmann: Stetoskop Littmann Lightweight II SE je v záruke proti akýmkoľvek defektom v materiáli
alebo vypracovaní po dobu dvoch (2) rokov. V rámci záručnej doby budú opravy po vrátení stetoskopu spoločnosti 3M vykonávané bez poplatku.
Toto neplatí pre zjavné prípady zlého zaobchádzania alebo náhodného poškodenia. Informácie o servise a opravách v USA nájdete na stránke
www.littmann.com/service alebo na čísle 1-800-292-6298. V prípade, že sa nachádzate mimo USA, navštívte, prosím, stránku www.littmann.com,
kde nájdete kontaktné informácie vašej miestnej kancelárie 3M.
Viac informácií nájdete na www.littmann.com.
™ ®
Littmann Lightweight II SE
